B6504229 RAILTEC B, 6 modules, Vers. plat

B6504229

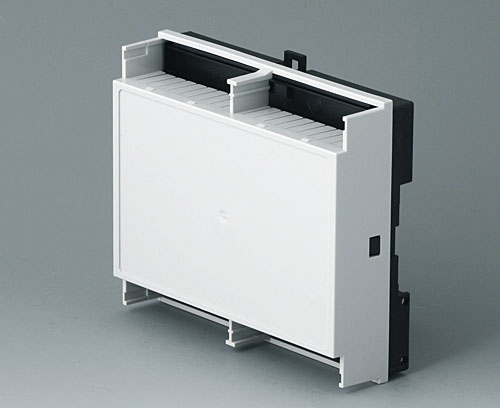

RAILTEC B, 6 modules, Vers. plat

Boitier avec côtés ouverts en version plate pour 4 cache-bornes plat (voir accessoires). Conçu pour la fixation sur barrettes DIN EN 60715 (TH35) ou pour une fixation directement au mur (accessoire). Le socle est muni de bossages de fixation.

Version

Configuration individuelle

Fourniture

1 partie inférieure avec clip encliquetable, 1 partie supérieure

  • Composants/Accessoires
  • Options de produit

Accessoires "muraux/support"

B6600334 Jeu de support mural

B6600334

Jeu de support mural Pour la fixation directe au mur. Assemblage sans vis dans la partie inférieure (RAILTEC B).

Fourniture 2 pièces par jeu

Fermer

B6600334

Jeu de support mural
Produit ajouté à votre panier
PPO (UL 94 V-0)
noir

Accessoires "bornes"

B6608111 Borne à circuit imprimé, grille 5,0

B6608111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 9 points.

Fourniture 1 pce

Fermer

B6608111

Borne à circuit imprimé, grille 5,0
Produit ajouté à votre panier
PA 68 (UL 94 V-0)

Accessoires "couvre-bornes"

B6608140 Cache-bornes, plat

B6608140

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

Fermer

B6608140

Cache-bornes, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6608141 Cache-bornes, plat

B6608141

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6608141

Cache-bornes, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6608142 Cache-bornes, plat

B6608142

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Pour borne à circuit imprimé, grille 5,0, 9-pole

Fourniture 1 pce

Fermer

B6608142

Cache-bornes, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6608143 Cache-bornes, plat

B6608143

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Avec perforations, grille 5,0, 9-pole

Fourniture 1 pce

Fermer

B6608143

Cache-bornes, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier

Options de produit pour B6504229

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
PC (UL 94 V-0)
Partie supérieure
PPO (UL 94 V-0)
Partie inférieure
Couleur
Partie supérieure gris clair RAL 7035,
Partie inférieure noir,
Clip de fixation noir
Standards
conforme RoHS
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 taille 1
conforme REACH
VBG 4
IEC 529
Largeur
105 mm
Hauteur
89,6 mm
Profondeur
31,25 mm
Long. circuit imprimé,
partie inférieure
82 mm
Larg. circuit imprimé,
partie inférieure
99,2 mm
Longueur clavier
60 mm
Largeur clavier
97,7 mm
Grille
5,0 mm
Pôles
≤ 36
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Autres informations

Poids/1 pc
61 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Danemark
