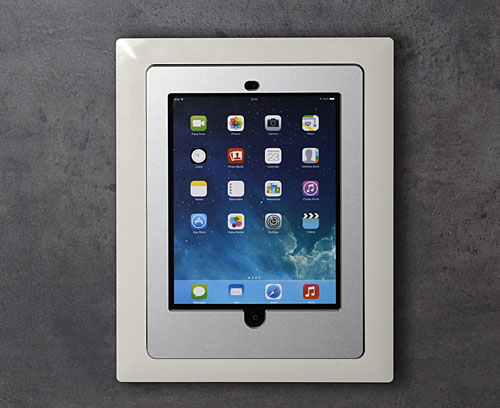

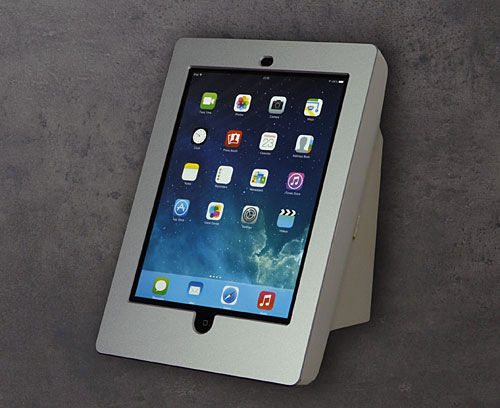

B4146126 Plaque avant L, pour iPad Air
B4146126 Plaque avant L, pour iPad AirB4146126 Plaque avant L, pour iPad AirB4146126 Plaque avant L, pour iPad Air

B4146126

Plaque avant L, pour iPad Air

Avec usinage et matériel de fixation pour l’incorporation d’un iPad Air. Ce module convient pour les parties inférieures de la version I. Degré de protection avec un iPad incorporé : IP40 maxi. Nous vous proposons par ailleurs d’incorporer ainsi, dans nos boitiers, d’autres tablettes plus petites.

Fourniture

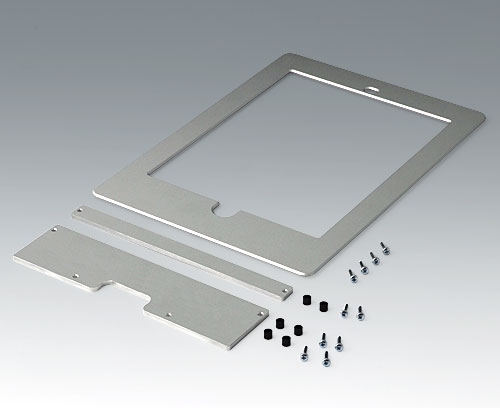

1 plaque avant, 2 éléments de fixation, 1 jeux de montage (l’iPad n’est pas compris dans la fourniture)


  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Couleur
anodisé mat
Largeur
275,4 mm
Profondeur
195,4 mm
Hauteur
4 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication liées au matériau.
  • Composants du système utilisables
  • Options de produit
    (sélection)
NOUVEAUTÉ
Vue

Mobile avec compartiment piles

Mobile sans compartiment piles

Mobile avec station

Mobile / Mural

Pupitre (à visser)

Pupitre / Mural

Encastrement

B4046757

Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version
Pour le montage de la partie supérieure ou de la plaque avant Al (articles sép.)

Fourniture
1 partie inférieure surélevée

B4046847

Module : pour des combinaisons de boitier avec la partie inférieure avec réglettes à crans. Le boitier s'emboîte sur le socle - orientation en longueur ou en largeur, voir instruction de montage. Si nécessaire, possibilité d'utiliser des loquets rotatifs pour plus de sécurité. Ergonomique pour la commande et la lecture des données. Installation directement au mur.

Fourniture
1 socle, 2 clips, jeu de montage

B4046707

Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version
Pour le montage de la partie supérieure ou de la plaque avant Al (articles sép.)

Fourniture
1 partie inférieure plate

B4146005

Pour un degré de protection plus élevé. Application entre la partie inférieure et le design de la partie frontale (partie supérieure / plaque avant Al / plaque avant ABS ou panneau en verre).

Fourniture
1 joint

B4046837

Module : Convient pour les boitiers avec compartiment pile ou plaque inférieure avec poignée en creux. Forme ergonomique avantageuse pour les applications pupitres ou murales. Équipement au choix pour accrocher les boitiers dans le cas des applications pupitres ou avec mécanisme d’encliquetage pour les applications murales et pupitres. Positionnement du boitier vertical ou horizontal, selon l'application - voir instructions de montage. Contacts pour la transmission facile des données et du courant de charge en accessoires.

Fourniture
1 socle, 1 socle couvercle, 2 couvercles, jeu de monage

B4146047

Module : convient pour la partie inférieure vers. I et II, à visser. Contacts étamé pour 5 x AA. Le compartiment piles assure la protection antitorsion et empêche l'inversement de la polarité.

Fourniture
1 compartiment piles et couvercle, jeu de montage

B4146247

Points de fixation au mur cachés. Le boitier complet (version avec compartiment pile ou plaque inférieure avec poignée en creux) peut être installé au mur, fixé ou de nouveau retiré du mur, le boitier étant fermé.

Fourniture
1 support mural avec mécanisme d’encliquetage

B4046827

Module : pour des combinaisons du boitier avec la partie inférieure ouverte vers. I ou II. Boitier vissé au socle. Fixation par vis en dehors de la partie visible. Ergonomique pour la commande et la lecture des données. Montage individuel de la surface - orientation en longueur ou en largeur selon l'application, voir instruction de montage.

Fourniture
1 socle, 2 couvercles, jeu de montage

B4146167

Module : convient pour la partie inférieure vers. I et II, à visser.

Fourniture
1 plaque inférieure, jeu de montage

B4146257

Module : convient pour la partie inférieure vers. I et II, à visser.

Fourniture
1 plaque inférieure, 2 réglettes à crans, jeu de montage

B4146006

Pour un degré de protection plus élevé. Application entre
- la partie inférieuree et socle / plaque inf. / compartiment piles et
- socle et couvercle pour socle (socle version station de chargement, support de boitier mobile).

Fourniture
1 joint
