A9506117 Jeu de support mural

A9506117

Jeu de support mural

D’utilisation universelle pour petits boitiers en matière plastique à fond plat.

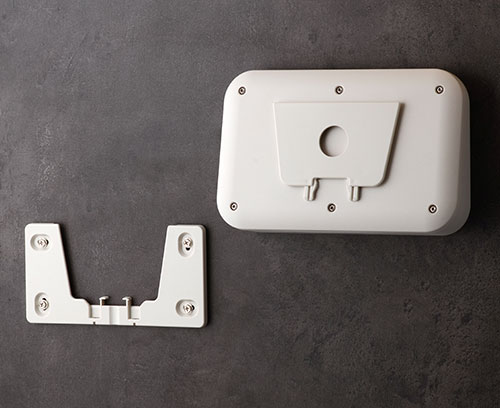

L’adaptateur (106 x 75 mm) se fixe sur la partie inférieure du boitier au moyen de 4 vis. Quatre trous de montage diamètre 3,5 mm nécessaires. L’adaptateur permet d’encliqueter le boitier rapidement et en toute simplicité au support fixé au mur. Une variante est de visser les parties avec deux vis, ce qui empêche en outre tout retrait non autorisé.

Fourniture

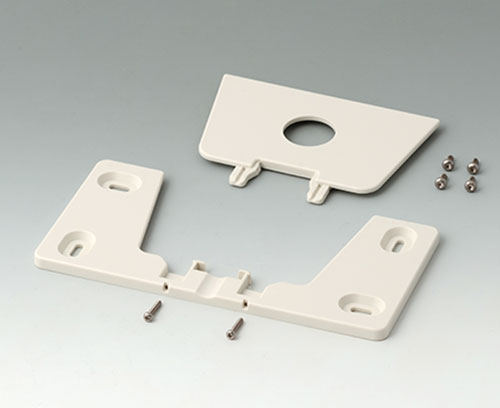

1 adaptateur, 1 support, 4 vis Torx inox, 2 vis de sécurisation

  • À utiliser pour
  • Options de produit
A9461107 EVOTEC 200, Vers. I

A9461107

EVOTEC 200, Vers. I Boitier en plastique en deux éléments avec partie supérieure plane. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version Partie supérieure « plane »

Fourniture Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

Fermer

A9461107

EVOTEC 200, Vers. I ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
200x124x45mm
IP 65 opt., IP 40
A9465107 EVOTEC 200, Vers. II

A9465107

EVOTEC 200, Vers. II Boitier en plastique en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version Partie supérieure « pupitre » sans zone en creux

Fourniture Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

Fermer

A9465107

EVOTEC 200, Vers. II ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
200x124x45mm
IP 65 opt., IP 40
A9466107 EVOTEC 200, Vers. III

A9466107

EVOTEC 200, Vers. III Boitier en plastique en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Partie supérieure avec zone en creux pour protéger le clavier à membrane/la feuille décorative. Construction robuste. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version Partie supérieure « pupitre », zone de commande en creux d’1 mm

Fourniture Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

Fermer

A9466107

EVOTEC 200, Vers. III ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
200x124x45mm
IP 65 opt., IP 40
A9481107 EVOTEC 250, Vers. I

A9481107

EVOTEC 250, Vers. I Boitier en plastique en deux éléments avec partie supérieure plane. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version Partie supérieure « plane »

Fourniture Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

Fermer

A9481107

EVOTEC 250, Vers. I ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
250x155x54mm
IP 65 opt., IP 40
A9485107 EVOTEC 250, Vers. II

A9485107

EVOTEC 250, Vers. II Boitier en plastique en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version Partie supérieure « pupitre » sans zone en creux

Fourniture Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

Fermer

A9485107

EVOTEC 250, Vers. II ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
250x155x54mm
IP 65 opt., IP 40
A9486107 EVOTEC 250, Vers. III

A9486107

EVOTEC 250, Vers. III Boitier en plastique en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Partie supérieure avec zone en creux pour protéger le clavier à membrane/la feuille décorative. Construction robuste. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version Partie supérieure « pupitre », zone de commande en creux d’1 mm

Fourniture Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

Fermer

A9486107

EVOTEC 250, Vers. III ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
250x155x54mm
IP 65 opt., IP 40

Options de produit pour A9506117

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Couleur
gris blanc RAL 9002
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication liées au matériau.

Fichier de catalogue

Poids/1 pc
49 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
