Accessoires pour les boitiers
A9485107

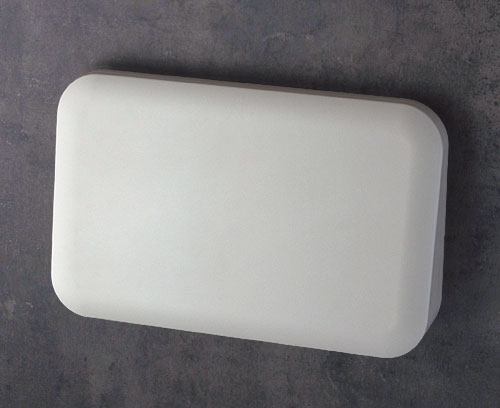

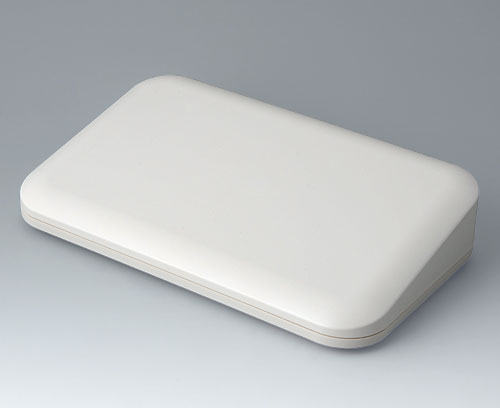

EVOTEC 250, Vers. II
Boitier en plastique en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.
VersionPartie supérieure « pupitre » sans zone en creux
FourniturePartie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9485107
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "protection"
A9508030
Joint 250
Utilisation : pour l'augmentation du degré de protection. Joint d'étanchéité à placer dans la rainure du boitier.
Fourniture 1 joint
A9508030
Joint 250Produit ajouté à votre panier
Accessoires "muraux/support"
A9325018
Support de montage sur poteau/tube
Permet un montage fiable et sécurisé de vos boitiers IP sur poteaux, mâts et tubes à l'aide de serre-câbles ou de colliers de serrage en acier inoxydable. Compatible avec des diamètres dès 30 mm, ce support se fixe à l’arrière du boitier (nécessite quatre perçages). Conception en matériau résistant aux UV pour une durabilité accrue en milieu extérieur.
Note :
En raison de la diversité des installations (environnement, exigences d’étanchéité, dimensions de boitier, diamètre de mât, etc.), la visserie et les accessoires de fixation ne sont pas inclus avec le support. Sur demande, nous pouvons vous proposer des solutions spécifiquement adaptées à votre application.
Fourniture 1 support de montage sur poteau/tube
A9325018
Support de montage sur poteau/tubeProduit ajouté à votre panier
gris anthracite RAL 7016
100x100x20mm
A9506117
Jeu de support mural
D’utilisation universelle pour petits boitiers en matière plastique à fond plat.
L’adaptateur (106 x 75 mm) se fixe sur la partie inférieure du boitier au moyen de 4 vis. Quatre trous de montage diamètre 3,5 mm nécessaires. L’adaptateur permet d’encliqueter le boitier rapidement et en toute simplicité au support fixé au mur. Une variante est de visser les parties avec deux vis, ce qui empêche en outre tout retrait non autorisé.
L’adaptateur (106 x 75 mm) se fixe sur la partie inférieure du boitier au moyen de 4 vis. Quatre trous de montage diamètre 3,5 mm nécessaires. L’adaptateur permet d’encliqueter le boitier rapidement et en toute simplicité au support fixé au mur. Une variante est de visser les parties avec deux vis, ce qui empêche en outre tout retrait non autorisé.
Fourniture 1 adaptateur, 1 support, 4 vis Torx inox, 2 vis de sécurisation
A9506117
Jeu de support muralProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)
Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis auto-taraudeuse
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)Produit ajouté à votre panier
Options de produit pour A9485107
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : joint,
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
250 mm
Largeur
155 mm
Hauteur
54 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
240 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
100 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
240 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
100 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 212 KB
- Fichier AutoCAD DWG 429 KB
- Fichier AutoCAD DXF 1 428 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 646 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00021626.x_t 5 316 KB
- 00021626.STEP 13 132 KB
- 00021626.SAT 13 069 KB
Poids/1 pc
311 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9485107 et transmettez-nous votre demande de devis.
