B7040217

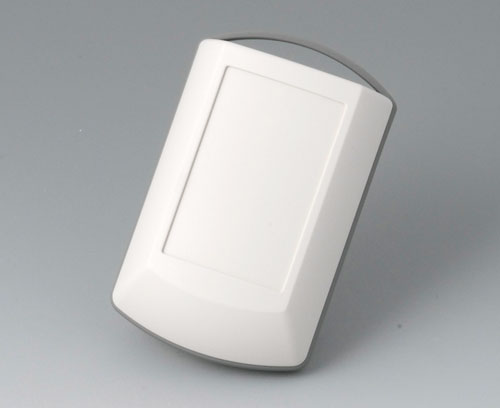

ERGO-CASE XS

Un boitier en 3 parties avec design ergonomiques. Facile à porter. Collier et dragonne comme accessoire. Bague TPE pour un toucher agréable. Bossages de fixation et socle de fixation pour les circuits imprimés et composants dans la partie inférieure et supérieure. Zone de commande en creux pour la protection du clavier à membrane.

Version

Bague TPE avec un oeillet

Fourniture

partie supérieure et inférieure, bague, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B7040217

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "porter"

B9100063 Collier, textile

B9100063

Collier, textile Sans fermeture rapide.

ATTENTION, FIN DE SÉRIE :
L'article n'est disponible qu'en quantités limitées. Veuillez nous demander !

Fourniture 1 collier

B9100063

Collier, textile
Produit ajouté à votre panier
noir
860mm
B9100073 Collier, textile

B9100073

Collier, textile Avec fermeture de sécurité.

Fourniture 1 collier

B9100073

Collier, textile
Produit ajouté à votre panier
noir
914x16mm

Options de produit pour B7040217

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Partie inférieure et supérieure

Bague intermédiaire
Degré de protection
Couleur
Partie inférieure et supérieure gris blanc RAL 9002,
Bague intermédiaire volcan
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
82 mm
Largeur
56 mm
Hauteur
24 mm
Long. circuit imprimé,
partie inférieure
48 mm
Larg. circuit imprimé,
partie inférieure
45 mm
Long. circuit imprimé,
partie supérieure
53 mm
Long. circuit imprimé,
partie supérieure
40 mm
Longueur clavier
52 mm
Largeur clavier
33,1 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
26 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B7040217 et transmettez-nous votre demande de devis.
