B4030117

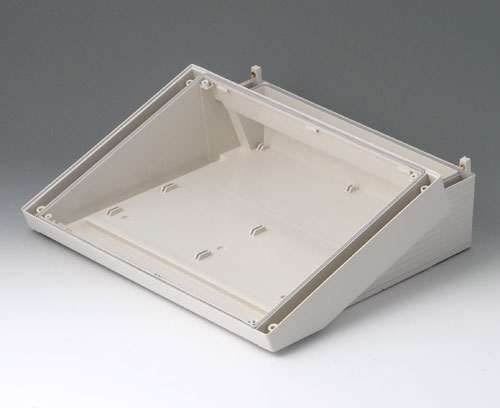

DATEC-TERMINAL L, Vers. I

Boitier de base avec emplacement de bornes. La surface portant les éléments de commande à inclinaison ergonomique peut recevoir au choix une plaque profil, un couvercle ou une plaque frontale. Il convient au montage de cartes en format Europe.

Version

Boitier de base sans fente

Fourniture

1 boitier de base, 4 vis, 4 pieds en caoutchouc, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

AltText

B4016671

Bande d'obturation M / L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Codification par couleur possible, p.ex. par insérer une impression teint individuelle sur papier. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4016671

Bande d'obturation M / L
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
AltText

B4016677

Bande d'obturation M / L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4016677

Bande d'obturation M / L
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
AltText

B4030417

Couvercle L fermé, plat Couvercle L fermé, pour recouvrir l'emplacement des bornes et pour le montage d'un système de lecteur à cartes par insertion, sur la base de cartes magnétiques, à induction et à puces.Demandez-nous notre liste des appareils qui correspondent à la version du couvercle désiré.

Fourniture 1 couvercle, 2 vis

Fermer

B4030417

Couvercle L fermé, plat
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
268x62x24mm
AltText

B4030617

Capot L, plat Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030617

Capot L, plat
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
302x220x29mm
AltText

B4030621

Capot L, plat Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030621

Capot L, plat
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
302x220x29mm
AltText

B4030631

Capot L, convexe Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030631

Capot L, convexe
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
302x220x29mm
AltText

B4030637

Capot L, convexe Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030637

Capot L, convexe
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
302x220x29mm
AltText

B4030657

Capot L, surélevé Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030657

Capot L, surélevé
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
302x220x50mm
AltText

B4030917

Couvercle L avec fente, tout d'une piece Couvercle L avec fente tout d'une piece, pour le montage des appareils de lecture à carte par glissage pour carte à code à barres. Modification nécessaire (fraisage de fente). Plaque de montage correspondante pour le montage des appareils de lecture, voir accessoires.

Fourniture 1 couvercle, 2 vis

Fermer

B4030917

Couvercle L avec fente, tout d'une piece
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
268x67x38mm
AltText

B4130106

Plaque avant LS Plaque avant LS pour le montage des éléments de commande de tout genre. En cas d'utilisation du capot, voir la plaque avant LH (accessoires).

Fourniture 1 plaque avant, 4 vis diamètre 5,0 mm

Fermer

B4130106

Plaque avant LS
Produit ajouté à votre panier
Aluminium
anodisé mat
299,4x217,4x2mm
AltText

B4130116

Plaque avant LH Plaque avant LH. En cas d'utilisation du modèle de boitier avec capot. Pour le montage des éléments de commande de tout genre.

Fourniture 1 plaque avant, 4 vis diamètre 3 mm

Fermer

B4130116

Plaque avant LH
Produit ajouté à votre panier
Aluminium
anodisé mat
262x209x2mm
AltText

B4130126

Plaque profil L Plaque profil L pour le montage d'éléments de commande de tout genre. Convient particulièrement bien pour l'utilisation de claviers à membrane. Surface légèrement en creux pour la protection des éléments de commande.

Fourniture 1 plaque profil, 4 vis, 2 bandes d'obturation

Fermer

B4130126

Plaque profil L
Produit ajouté à votre panier
Aluminium
anodisé mat
302x220x8mm

Accessoires "muraux/support"

AltText

B4130147

Support mural L Support mural L pour une fixation solide. Le boitier est vissé au support mural dans la partie prévue pour l'emplacement des bornes.

Fourniture 1 support mural, 2 vis M3

Fermer

B4130147

Support mural L
Produit ajouté à votre panier
Acier
galvanisé
214x260x12mm

Accessoires

AltText

B4116136

Plaque de montage L et M Convenable pour couvercle L (B4030917) et couvercle M (B4016917) avec fente, tout d'une piece. Plaque de montage pour le montage des lecteurs de cartes les plus courantes.

Fourniture 1 plaque de montage, 2 vis diamètre 2,5 mm

Fermer

B4116136

Plaque de montage L et M
Produit ajouté à votre panier
Aluminium
anodisé mat
102x45x1mm

Options de produit pour B4030117

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires nécessaires : capot / capot convexe et couvercle fermé
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
302 mm
Profondeur
272 mm
Hauteur
101 mm
Long. circuit imprimé,
partie inférieure
255 mm
Larg. circuit imprimé,
partie inférieure
258 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
660 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
