Accessoires pour les boitiers
B4016217

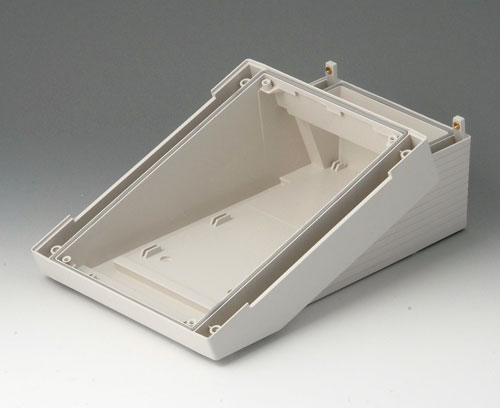

DATEC-TERMINAL M, Vers. II
Boitier de base avec boite à bornes. Surface de commande à inclinaison ergonomique permettant l’utilisation d’un capot et d’une plaque avant MH, articles séparés.

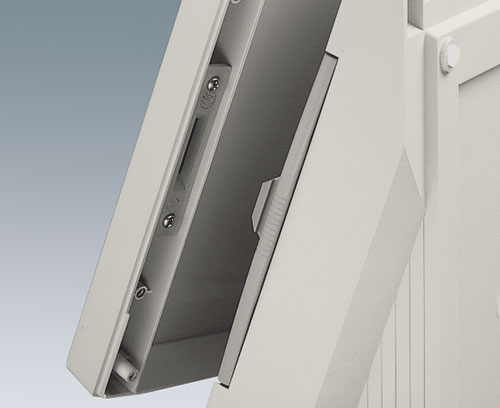

Plusieurs designs de capots sont disponibles au choix, en fonction des exigences, pour protéger au mieux les éléments de commande et d’affichage. Le dispositif de fermeture rapide et la charnière assurent une bonne accessibilité lors des travaux de réglage et de maintenance. Le côté d’ouverture se trouve à droite pour les boitiers muraux et à gauche pour les boitiers de table.
Convient pour la mise en place de cartes Europe de format 100 x 160 mm.
Avec deux évidements pour charnière resp. fermeture rapide
Fourniture1 boitier de base, 4 vis, 4 pieds en caoutchouc, jeu de montage, avec charnière et fermeture rapide
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B4016217
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires pour compléter
B4016417
Couvercle M fermé, plat
Couvercle M fermé, pour recouvrir l'emplacement des bornes et pour le montage d'un système de lecteur à cartes par insertion, sur la base de cartes magnétiques, à induction et à puces. Demandez-nous notre liste des appareils qui correspondent à la version du couvercle désiré.
Fourniture 1 couvercle, 2 vis
B4016417
Couvercle M fermé, platProduit ajouté à votre panier
gris blanc RAL 9002
134x62x24mm
B4016457
Couvercle M fermé, surélevé
Couvercle M fermé, pour recouvrir l'emplacement des bornes et pour le montage d'un système de lecteur à cartes par insertion, sur la base de cartes magnétiques, à induction et à puces. Liste des appareils correspondants sur demande.
Fourniture 1 couvercle, 2 vis
B4016457
Couvercle M fermé, surélevéProduit ajouté à votre panier
gris blanc RAL 9002
134x67x38mm
B4016617
Capot M, plat
Convenable pour DATEC-TERMINAL M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.
Fourniture 1 capot, jeu de montage
B4016617
Capot M, platProduit ajouté à votre panier
gris blanc RAL 9002
168x220x29mm
B4016621
Capot M, plat
Convenable pour DATEC-TERMINAL M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.
Fourniture 1 capot, jeu de montage
B4016621
Capot M, platProduit ajouté à votre panier
transparent
168x220x29mm
B4016631
Capot M, convexe
Convenable pour DATEC-TERminal M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.
Fourniture 1 capot, jeu de montage
B4016631
Capot M, convexeProduit ajouté à votre panier
transparent
168x220x29mm
B4016637
Capot M, convexe
Convenable pour DATEC-TERminal M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.
Fourniture 1 capot, jeu de montage
B4016637
Capot M, convexeProduit ajouté à votre panier
gris blanc RAL 9002
168x220x29mm
B4016657
Capot M, surélevé
Convenable pour DATEC-TERMINAL M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.
Fourniture 1 capot, jeu de montage
B4016657
Capot M, surélevéProduit ajouté à votre panier
gris blanc RAL 9002
168x220x50mm
B4016671
Bande d'obturation M / L
Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Codification par couleur possible, p.ex. par insérer une impression teint individuelle sur papier. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.
Fourniture 1 bande d'obturation
B4016671
Bande d'obturation M / LProduit ajouté à votre panier
transparent
B4016677
Bande d'obturation M / L
Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.
Fourniture 1 bande d'obturation
B4016677
Bande d'obturation M / LProduit ajouté à votre panier
gris blanc RAL 9002
B4116116
Plaque avant MH
Plaque avant MH. En cas d'utilisation du modèle de boitier avec capot. Pour le montage des éléments de commande de tout genre.
Fourniture 1 plaque avant, 4 vis diamètre 3 mm
B4116116
Plaque avant MHProduit ajouté à votre panier
anodisé mat
128x209x2mm
Accessoires "muraux/support"
B4116147
Support mural
Support mural M pour une fixation solide. Le boitier est vissé au support mural dans la partie prévue pour l'emplacement des bornes.
Fourniture 1 support mural, 2 vis M3
B4116147
Support muralProduit ajouté à votre panier
galvanisé
214x126x12mm
Options de produit pour B4016217
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : capot / capot convexe et couvercle fermé
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
168 mm
Profondeur
272 mm
Hauteur
101 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
255 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
124 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Instruction de montage (partie)
- Charnière/fermeture rapide/serrure, DATEC-TERMINAL M/L vers. II + III, instruction de montage 2 644 KB
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 255 KB
- Fichier AutoCAD DWG 559 KB
- Fichier AutoCAD DXF 2 012 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 3 898 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00008190.x_t 5 324 KB
- 00008190.STEP 12 705 KB
- 00008190.SAT 14 623 KB
Poids/1 pc
460 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4016217 et transmettez-nous votre demande de devis.
