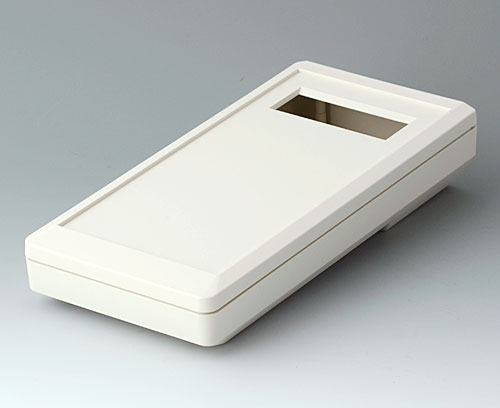

A9075217 DATEC-MOBIL-BOX L, Vers. II

A9075217

DATEC-MOBIL-BOX L, Vers. II

Boitier tenant dans la main, sans compartiment piles, applications multiples. Emplacement prévu pour recevoir des circuits imprimés de format Europe. Grande surface pour touches ou éléments de commande. Jeu de joints pour IP 65 comme accessoires.

Version

Partie supérieure avec fenêtre pour affichage numerique, 20 caractères, 4 lignes

Fourniture

Partie supérieure, partie inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

A9175001 Joi de joints L

A9175001

Joi de joints L Utilisation : pour l´augmentation du degré de protection du DATEC-MOBIL-BOX L.

Fourniture 2 joints, 4 rondelles de joints

Fermer

A9175001

Joi de joints L
Produit ajouté à votre panier
A9175007 Plaque L, bord noir

A9175007

Plaque L, bord noir Plaques transparentes protègent les afficheurs installés et permettent le degré de protection élevé IP 65 dans la zone d'afficheur. L'imprimé est adapté en ce qui concerne la zone d'afficheur visible.

Fourniture 1 plaque, 1 pellicule auto-adhesive

Fermer

A9175007

Plaque L, bord noir
Produit ajouté à votre panier
Verre acrylique
transparent
A9175108 Protecteur L

A9175108

Protecteur L Protecteur spécial pour le boitier DATEC-MOBIL-BOX L. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Fourniture 1 protecteur

Fermer

A9175108

Protecteur L
Produit ajouté à votre panier
SBS (TPE)
volcan

Accessoires "muraux/support"

A9226127 Jeu de support mural

A9226127

Jeu de support mural Support mural pour DATEC-MOBIL-BOX L. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226127

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

A9250907 Étrier basculable

A9250907

Étrier basculable Pour la fixation de DATEC-MOBIL-BOX M/S des trous borgnes ont été prévus. Étrier pour obtenir une inclinaison ergonomique. Trous borgnes : 20 mm entraxe, 2 x diamètre = 4,2 mm). On recommand des pieds en caoutchouc anti-dérapants.

Fourniture 1 étrier basculable, jeu de montage

Fermer

A9250907

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour A9075217

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints, plaque (avec pellicule auto-adhésive)
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
252 mm
Largeur
121 mm
Hauteur
50 mm
Long. circuit imprimé,
partie inférieure
237 mm
Larg. circuit imprimé,
partie inférieure
108 mm
Long. circuit imprimé,
partie supérieure
241 mm
Long. circuit imprimé,
partie supérieure
110 mm
Longueur de l'afficheur
74 mm
Largeur de l'afficheur
24 mm
Longueur clavier
218,7 mm
Largeur clavier
100,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
274 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
