A9075209

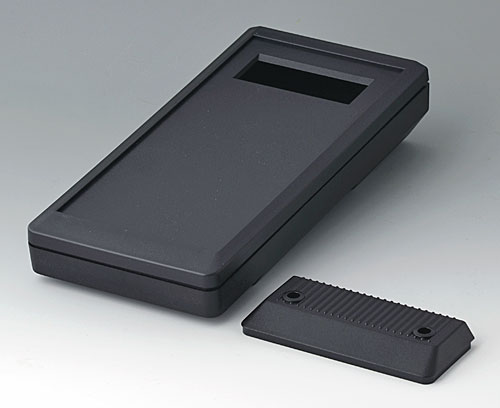

DATEC-MOBIL-BOX L, Vers. II

Boitier tenant dans la main, applications multiples. Emplacement prévu pour recevoir des circuits imprimés de format Europe. Grande surface pour touches ou éléments de commande. Logement de piles pour 4 piles rondes NR6 1,5 V (AA) ou 1 pile plate 9 V, fermé, accessible de l'extérieur. Jeu de joints pour IP 65 comme accessoires.

Version

Partie supérieure avec fenêtre pour affichage numerique, 20 caractères, 4 lignes

Fourniture

Partie supérieure, partie inférieure, couvercle du compartiment piles, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9075209

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9161002 Ressorts de contacts, 2 x 9 V ou 4 x AA

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA Pour piles 2 x 9 V.
Note : Uniquement avec le boitier DATEC-MOBIL-BOX L avec compartiment pile : 2 x 9 V ou 4 x AA est possible.

Fourniture 4 contacts simples

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA
Produit ajouté à votre panier

étamé
A9190012 Ressorts de contact, 4 x AA

A9190012

Ressorts de contact, 4 x AA Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!

Fourniture 2 contact simple plus, 2 contact simple moins

A9190012

Ressorts de contact, 4 x AA
Produit ajouté à votre panier

nickelé

Accessoires "protection"

A9175001 Jeu de joints L

A9175001

Jeu de joints L Utilisation : pour l´augmentation du degré de protection du DATEC-MOBIL-BOX L.

Fourniture 2 joints, 4 rondelles de joints

A9175001

Jeu de joints L
Produit ajouté à votre panier
A9175009 Plaque L, bord noir

A9175009

Plaque L, bord noir Plaques transparentes protègent les afficheurs installés et permettent le degré de protection élevé IP 65 dans la zone d´afficheur. L'imprimé est adapté en ce qui concerne la zone d'afficheur visible.

Fourniture 1 plaque, 1 pellicule auto-adhesive

A9175009

Plaque L, bord noir
Produit ajouté à votre panier

transparent
A9175108 Protecteur L

A9175108

Protecteur L Protecteur spécial pour le boitier DATEC-MOBIL-BOX L. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Fourniture 1 protecteur

A9175108

Protecteur L
Produit ajouté à votre panier

volcan

Accessoires "muraux/support"

A9226129 Jeu de support mural

A9226129

Jeu de support mural Support mural pour DATEC-MOBIL-BOX L. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

A9226129

Jeu de support mural
Produit ajouté à votre panier

noir RAL 9005

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier

Accessoires

A9250909 Étrier basculable

A9250909

Étrier basculable Pour la fixation de DATEC-MOBIL-BOX M/S des trous borgnes ont été prévus. Étrier pour obtenir une inclinaison ergonomique. Trous borgnes : 20 mm entraxe, 2 x diamètre = 4,2 mm). On recommand des pieds en caoutchouc anti-dérapants.

Fourniture 1 étrier basculable, jeu de montage

A9250909

Étrier basculable
Produit ajouté à votre panier

noir RAL 9005

Options de produit pour A9075209

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : jeu de joints, plaque (avec pellicule auto-adhésive)
Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
252 mm
Largeur
121 mm
Hauteur
50 mm
Long. circuit imprimé,
partie inférieure
190 mm
Larg. circuit imprimé,
partie inférieure
108 mm
Long. circuit imprimé,
partie supérieure
241 mm
Long. circuit imprimé,
partie supérieure
110 mm
Longueur de l'afficheur
74 mm
Largeur de l'afficheur
24 mm
Longueur clavier
218,7 mm
Largeur clavier
100,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
308 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9075209 et transmettez-nous votre demande de devis.
