A9178169

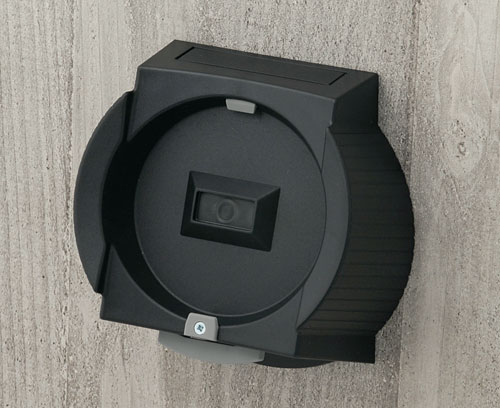

Socle, Vers. II

Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, le logement piles, les interfaces, le raccordement d'imprimante, etc.

Version

Murale

Fourniture

1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, élément d'obturation, mécanisme d´encliquetage

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

AltText

A9078109

DATEC-CONTROL M, Vers. I Boitier manuel confortable, préparé pour le montage des compartiments piles changeables (compartiment piles et support accessoires). Zone d'afficheur spacieuse pour afficheurs graphiques. Emplacement PCMCIA sous le compartiment piles, peut être recouvert.

Version Partie supérieure avec zone de commande, 1,7 mm en creux

Fourniture Partie supérieure et inférieure, couvercle, goupilles, jeu de montage avec vis pour boitier, vis pour circuits imprimés et pieds en caoutchouc

Fermer

A9078109

DATEC-CONTROL M, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
243x130x60mm
IP 54 opt.
AltText

A9078209

DATEC-CONTROL M, Vers. II Boitier très maniable, préparé pour le montage de différents logements piles (compartiment piles et support accessoires). Zone spacieuse pour éléments de commande et afficheur permettant l'utilisation d'afficheurs graphiques. Emplacement PCMCIA sous le log.piles, peut être recouvert.

Version Avec grande découpe pour afficheur numerique

Fourniture Partie supérieure et inférieure, couvercle, goupilles, jeu de montage avec vis pour boitier, vis pour circuits imprimés et pieds en caoutchouc

Fermer

A9078209

DATEC-CONTROL M, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
243x130x60mm
IP 54 opt.
AltText

A9079109

DATEC-CONTROL L, Vers. I Boitier très maniable, préparé pour le montage de différents logements piles (compartiment piles et support accessoires). Zone spacieuse pour éléments de commande et afficheur, permettant l'utilisation d'afficheurs graphiques. Emplacement PCMCIA sous le log.piles, peut être recouvert.

Version Avec panneau de commande fermé, en creux de 1,7 mm

Fourniture Partie supérieure et inférieure, couvercle, goupilles, jeu de montage avec vis pour boitier, vis pour circuits imprimés et pieds en caoutchouc

Fermer

A9079109

DATEC-CONTROL L, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
266x144x60mm
IP 54 opt.
AltText

A9079209

DATEC-CONTROL L, Vers. II Boitier très maniable, préparé pour le montage de différents logements piles (compartiment piles et support accessoires). Zone spacieuse pour éléments de commande et afficheur, permettant l'utilisation d'afficheurs graphiques. Emplacement PCMCIA sous le log.piles,peut être recouvert.

Version Avec grande découpe pour afficheur numérique

Fourniture Partie supérieure et inférieure, couvercle, goupilles, jeu de montage avec vis pour boitier, vis pour circuits imprimés et pieds en caoutchouc

Fermer

A9079209

DATEC-CONTROL L, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
266x144x60mm
IP 54 opt.

Accessoires "piles"

AltText

A9178118

Support du compartiment piles Permet d'installer le logement piles dans le socle et le boitier lui-même. On dispose de deux possibilités pour le montage dans le boitier en fonction de la place requise et de la configuration des composants.

Fourniture 1 support, jeu de contact à fiches pour 4 et 5 piles rondes, 2 vis de fixation

Fermer

A9178118

Support du compartiment piles
Produit ajouté à votre panier
PC
volcan
AltText

A9178128

Compartiment piles, M/L, 4 x AA Peut être installé dans le boitier et le socle, en liaison avec le support du logement piles ; il s'encliquette à l'installation.

Version Pour 4 piles rondes 1,5 V (AA)

Fourniture 1 logement piles, 1 couvercle logement piles, 1 jeu de contacts à fiches, 1 vis

Fermer

A9178128

Compartiment piles, M/L, 4 x AA
Produit ajouté à votre panier
PC
volcan
AltText

A9178158

Compartiment piles, M/L, 5 x AA Peut être installé dans le boitier et le socle, en liaison avec le support du logement piles; il s'encliquette à l'installation.

Version Pour 5 piles rondes 1,5 V (AA)

Fourniture 1 logement piles, 1 couvercle logement piles, 1 jeu de contacts à fiches, 1 vis

Fermer

A9178158

Compartiment piles, M/L, 5 x AA
Produit ajouté à votre panier
PC
volcan

Accessoires

AltText

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré

Options de produit pour A9178169

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
noir RAL 9005
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
267 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
