A9077207
DATEC-CONTROL S, Vers. II

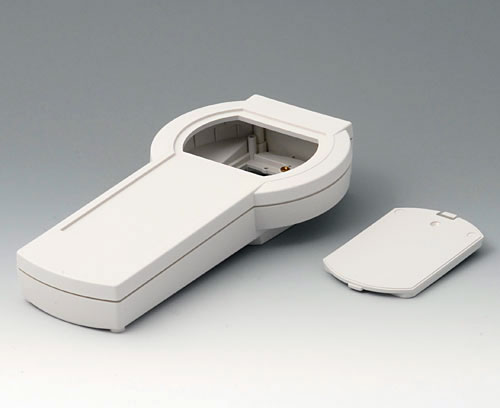

Boitier manuel pour multiples utilisations avec une zone de commande maniable et zone d'afficheur pour les modules afficheurs/graphiques. Partie en creux pour claviers. Couvercle du compartiment piles au choix à encliqueter et/ou à visser (compartiment piles acceccoires).
VersionPartie supérieure avec grande découpe pour modules afficheur
FourniturePartie supérieure et inférieure, couvercle du compartiment piles, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9077207
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9160003
Raccords de pile, 1 x 9 V (PP3)
Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
A9174006
Ressorts de contacts, 1 x 9 V
Pour contacter les piles.
Fourniture 2 contacts simples
A9174006
Ressorts de contacts, 1 x 9 VProduit ajouté à votre panier
étamé
A9177310
Logement pile, 1 x 9 V
Utilisation : pour 1 pile plate 9 V (PP3).
Fourniture 1 logement piles, kit de montage
A9177310
Logement pile, 1 x 9 VProduit ajouté à votre panier
A9345217
Jeu de compartiment piles, 4 x AA
Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).
Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage
A9345217
Jeu de compartiment piles, 4 x AAProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires "socle"
A9177137
Socle S
Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, les interfaces etc.
Version Version de table
Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d'obturation, pieds en caoutchouc
A9177137
Socle SProduit ajouté à votre panier
gris blanc RAL 9002
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
A9199005
Décharge de traction
Barrette pour protéger les câbles. Pour câble diamètre environ 5-7 mm.
Fourniture 1 compensation des efforts de traction, 2 vis
A9199005
Décharge de tractionProduit ajouté à votre panier
volcan
Accessoires "protection"
A9177001
Plaque S
La verre acrylique protecte les afficheurs installés et facilite le dégré de protection dans la zone d'affichage. Sans peinture.
Fourniture 1 plaque, 1 pellicule autoadhésive
A9177001
Plaque SProduit ajouté à votre panier
clair
A9177006
Jeu de joint S
Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL S.
Fourniture 1 jeu de joint
A9177006
Jeu de joint SProduit ajouté à votre panier
A9177008
Protecteur S
Protecteur spécial pour le boitier DATEC-CONTROL S. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.
Fourniture 1 protecteur
A9177008
Protecteur SProduit ajouté à votre panier
volcan
Accessoires "muraux/support"
A9226227
Jeu de support mural
Support mural pour DATEC-MOBIL-BOX M et DATEC-CONTROL S. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.
Fourniture 2 boucles, 2 barres, 1 porte-outil
A9226227
Jeu de support muralProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires
A9178008
Fiches modulaires, femelles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178008
Fiches modulaires, femellesProduit ajouté à votre panier
Options de produit pour A9077207
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Ex. d'application
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : jeu de joints, plaque (avec pellicule auto-adhésive)
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
228 mm
Largeur
117 mm
Hauteur
47 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
214 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
62 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
213 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
60 mm
Longueur de l'afficheur
54 mm
Largeur de l'afficheur
79 mm
Longueur clavier
169,5 mm
Largeur clavier
59,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Instruction de montage (partie)
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 494 KB
- Fichier AutoCAD DWG 787 KB
- Fichier AutoCAD DXF 2 957 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 5 637 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00007888.x_t 2 319 KB
- 00007888.STEP 5 337 KB
- 00007888.SAT 7 095 KB
Poids/1 pc
193 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9077207 et transmettez-nous votre demande de devis.
