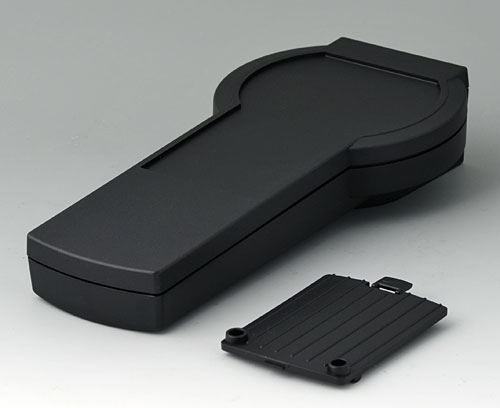

A9076109 DATEC-CONTROL XS, Vers. I

A9076109

DATEC-CONTROL XS, Vers. I

Boitier manuel pour multiples utilisations avec une zone de commande très maniable et zone d'afficheur pour les modules afficheurs/graphiques. Partie en creux pour claviers. Couvercle du compartiment piles au choix à encliqueter et/ou à visser (compartiment piles acceccoires).

Version

Partie supérieure avec zone de commande fermée 1,6 mm en creux

Fourniture

Partie supérieure et inférieure, couvercle du compartiment piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9176007 Ressorts de contacts, 2 x AA

A9176007

Ressorts de contacts, 2 x AA Pour contacter les piles. Pour une tenue sécure des piles rondes, simplement collez la pièces en mousse fournie dans le couvercle du compartiment piles du boitier.

Fourniture 2 contacts simples, 1 contact double, 1 pièce en mousse auto-adhésive

Fermer

A9176007

Ressorts de contacts, 2 x AA
Produit ajouté à votre panier
Acier
nickelé
A9176008 Ressorts de contacts, 3 x AA

A9176008

Ressorts de contacts, 3 x AA Pour l'établissement du contact les piles. Pour une tenue sécure des piles rondes, simplement collez la pièces en mousse fournie dans le couvercle du compartiment piles du boitier.

Fourniture 1 jeu, 1 pièce en mousse auto-adhésive incl

Fermer

A9176008

Ressorts de contacts, 3 x AA
Produit ajouté à votre panier
Acier
nickelé
A9176128 Logement pile XS, 2 x AA ou 1 x 9 V

A9176128

Logement pile XS, 2 x AA ou 1 x 9 V Pour DATEC-CONTROL XS. Compartiment piles supplémentaire pour 2 piles rondes 1,5 V (AA) ou 1 pile plate 9 V (PP3). Fixation sans vis. Le compartiment piles tient de lui-même après le montage de la partie supérieure et de la partie inférieure. Jeu de ressorts de contact disponible séparément.

Fourniture 1 logement piles

Fermer

A9176128

Logement pile XS, 2 x AA ou 1 x 9 V
Produit ajouté à votre panier
ABS (UL 94 HB)
A9176158 Compartiment piles XS, 3 x AA

A9176158

Compartiment piles XS, 3 x AA Pour DATEC-CONTROL XS. Compartiment piles supplémentaire pour 3 piles rondes NR6 1,5 V (CEI LR6 1,5 V). Fixation sans vis. Le compartiment piles tient de lui-même après le montage de la partie supérieure et de la partie inférieure. Jeu de ressorts de contact disponible séparément.

Fourniture 1 logement piles

Fermer

A9176158

Compartiment piles XS, 3 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9250250 Pièce de maintien

A9250250

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.

Fourniture 1 pièce de maintien

Fermer

A9250250

Pièce de maintien
Produit ajouté à votre panier
PE cellulaire
50x25x4mm

Accessoires "socle"

A9176139 Socle XS

A9176139

Socle XS Perment une vue d'angle erdonomique, emplacement prévu pour l'alimentation, les interfaces etc.

Version Version de table

Fourniture 1 socle, 1 plaque inférieure, vis de fixation pour la plaque inférieure et le montage de la carte, éléments d´obturation, pieds en caoutchouc

Fermer

A9176139

Socle XS
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
A9199005 Décharge de traction

A9199005

Décharge de traction Barrette pour protéger les câbles. Pour câble diamètre environ 5-7 mm.

Fourniture 1 compensation des efforts de traction, 2 vis

Fermer

A9199005

Décharge de traction
Produit ajouté à votre panier
PA 6
volcan

Accessoires "protection"

A9176006 Jeu de joint XS

A9176006

Jeu de joint XS Utilisation : pour l'augmentation du degré de protection du DATEC-CONTROL XS.

Fourniture 1 jeu de joint

Fermer

A9176006

Jeu de joint XS
Produit ajouté à votre panier

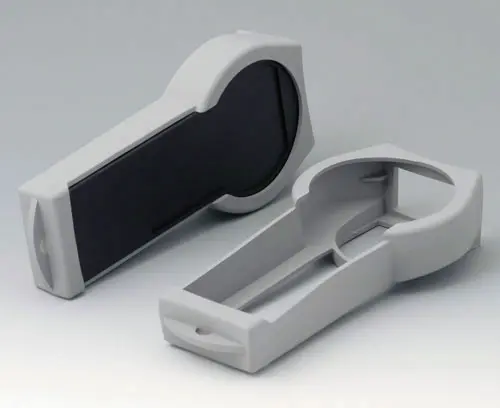

A9176108 Protecteur XS

A9176108

Protecteur XS Protecteur spécial pour le boitier DATEC-CONTROL XS. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Fourniture 1 protecteur

Fermer

A9176108

Protecteur XS
Produit ajouté à votre panier
SBS (TPE)
volcan

Accessoires "muraux/support"

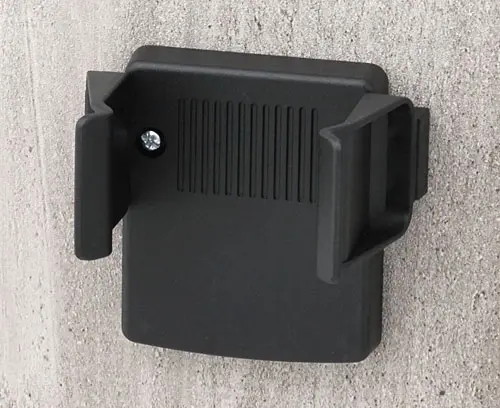

A9226339 Jeu de support mural

A9226339

Jeu de support mural Support mural pour DATEC-CONTROL XS. Deux boucles qui enveloppent le boitier latéralement vont être encliquetées avec des barres. L'ajustement de la largeur correspondante est fait par une solution d'encliquetage à l'arrière du porte-outil. Après il y a le montage au mur.

Fourniture 2 boucles, 2 barres, 1 porte-outil

Fermer

A9226339

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan

Accessoires

A9178008 Fiches modulaires, femelles

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré

Options de produit pour A9076109

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
200 mm
Largeur
94 mm
Hauteur
39,5 mm
Long. circuit imprimé,
partie inférieure
190 mm
Larg. circuit imprimé,
partie inférieure
46 mm
Long. circuit imprimé,
partie supérieure
150 mm
Long. circuit imprimé,
partie supérieure
47 mm
Longueur clavier
116 mm
Largeur clavier
50 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Accessoires externes - autres

Poids/1 pc
125 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
