A3131068

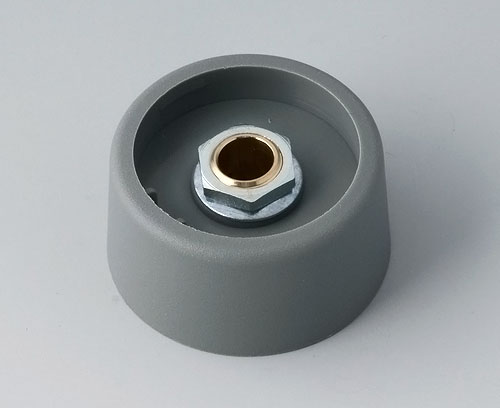

COM-KNOBS 31, sans évidement
Convenable pour des potentiomètres rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein.
Max. couple : montage = 1,8 Nm, fonction = 1,6 Nm.
1 COM-KNOB (sans évidement)
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A3131068
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
A3231003
Capuchon 31
Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.
Fourniture 1 capuchon
A3231003
Capuchon 31Produit ajouté à votre panier
corail
A3231004
Capuchon 31
Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.
Fourniture 1 capuchon
A3231004
Capuchon 31Produit ajouté à votre panier
plage
A3231005
Capuchon 31
Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.
Fourniture 1 capuchon
A3231005
Capuchon 31Produit ajouté à votre panier
lagon
A3231006
Capuchon 31
Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.
Fourniture 1 capuchon
A3231006
Capuchon 31Produit ajouté à votre panier
ciel
A3231007
Capuchon 31
Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.
Fourniture 1 capuchon
A3231007
Capuchon 31Produit ajouté à votre panier
minéral
A3231009
Capuchon 31
Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.
Fourniture 1 capuchon
A3231009
Capuchon 31Produit ajouté à votre panier
néro
A3231011
Capuchon 31
Capuchon à surface en chromé mat pour un look métal noble. Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.
Fourniture 1 capuchon
A3231011
Capuchon 31Produit ajouté à votre panier
mat-chromé
Accessoires "vis"
A6207009
Écrou rond M7 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6207009
Écrou rond M7 x 0,75Produit ajouté à votre panier
A6210009
Écrou rond M10 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
A6210009
Écrou rond M10 x 0,75Produit ajouté à votre panier
A6295009
Écrou rond 3/8"-32G
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Fourniture 1 écrou rond
A6295009
Écrou rond 3/8"-32GProduit ajouté à votre panier
A6300000
Clé
Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.
Fourniture 1 clé
A6300000
CléProduit ajouté à votre panier
Accessoires
A4431010
Cadran 31
Montage du cadran facile pour boutons ronds 31 / Com-Knob 31. Surface brillante. Couleur du symbol noir.
Fourniture 1 cadran
A4431010
Cadran 31Produit ajouté à votre panier
transparent
A4431060
Cadran 31
Montage du cadran facile pour boutons ronds 31 / COM-KNOB 31. Surface brillante. Couleur du symbol noir.
Fourniture 1 cadran
A4431060
Cadran 31Produit ajouté à votre panier
transparent
A7331000
Disque 31, sans trait
Convenable pour bouton rond et bouton avec papillons 31 / COM-KNOB 31. Montage du disque facile.
Fourniture 1 disque
A7331000
Disque 31, sans traitProduit ajouté à votre panier
noir RAL 9005
A7331010
Disque 31, avec trait
Convenable pour bouton rond et bouton avec papillons 31 / COM-KNOB 31. Montage du disque facile. Repère blanc.
Fourniture 1 disque
A7331010
Disque 31, avec traitProduit ajouté à votre panier
noir RAL 9005
Options de produit pour A3131068
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Ex. d'application
- Données d'achat
Diamètre
31 mm
Hauteur
16 mm
Alésage
6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 114 KB
- Fichier AutoCAD DWG 301 KB
- Fichier AutoCAD DXF 913 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 530 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00010208.x_t 672 KB
- 00010208.step 1 415 KB
- 00010208.sat 1 823 KB
Poids/1 pc
8 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
84879090
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A3131068 et transmettez-nous votre demande de devis.
