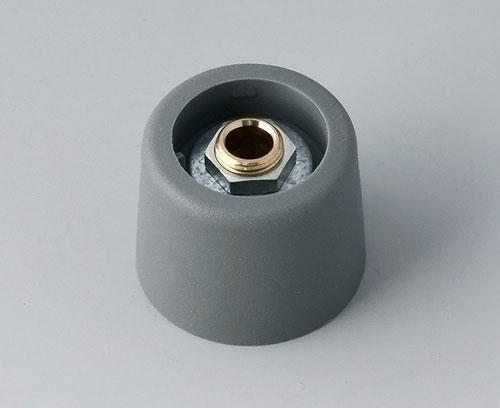

A3120638

COM-KNOBS 20, sans évidement

Convenable pour des potentiomètres rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage avec chanfrein.
Max. couple : montage = 1,0 Nm, fonction = 0,9 Nm.

Fourniture

1 COM-KNOB (sans évidement)

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A3120638

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Composants du système pour compléter

A3220003 Capuchon 20

A3220003

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

A3220003

Capuchon 20
Produit ajouté à votre panier

corail
A3220004 Capuchon 20

A3220004

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

A3220004

Capuchon 20
Produit ajouté à votre panier

plage
A3220005 Capuchon 20

A3220005

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

A3220005

Capuchon 20
Produit ajouté à votre panier

lagon
A3220006 Capuchon 20

A3220006

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

A3220006

Capuchon 20
Produit ajouté à votre panier

ciel
A3220007 Capuchon 20

A3220007

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

A3220007

Capuchon 20
Produit ajouté à votre panier

minéral
A3220009 Capuchon 20

A3220009

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

A3220009

Capuchon 20
Produit ajouté à votre panier

néro

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

A6300000

Clé
Produit ajouté à votre panier

Accessoires

A4420001 Cadran 20

A4420001

Cadran 20 Montage du cadran facile pour boutons ronds et avec papillons 20 / COM-KNOB 20. Surface brillante.

Fourniture 1 cadran

A4420001

Cadran 20
Produit ajouté à votre panier

transparent
A4420010 Cadran 20

A4420010

Cadran 20 Montage du cadran facile pour boutons ronds et avec papillons 20 / COM-KNOB 20. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

A4420010

Cadran 20
Produit ajouté à votre panier

transparent
A4420060 Cadran 20

A4420060

Cadran 20 Montage du cadran facile pour boutons ronds et avec papillons 20 / COM-KNOB 20. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

A4420060

Cadran 20
Produit ajouté à votre panier

transparent
A6020019 Stator 20

A6020019

Stator 20 Convenable pour bouton rond et bouton avec papillons 20 / COM-KNOB 20. Stator avec bande adhésive. Symboles noirs.

Fourniture 1 stator

A6020019

Stator 20
Produit ajouté à votre panier

Options de produit pour A3120638

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
volcan
Standards
conforme RoHS
conforme REACH
Diamètre
20 mm
Hauteur
16 mm
Alésage ″
1/4″
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
6 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A3120638 et transmettez-nous votre demande de devis.
