A3120069

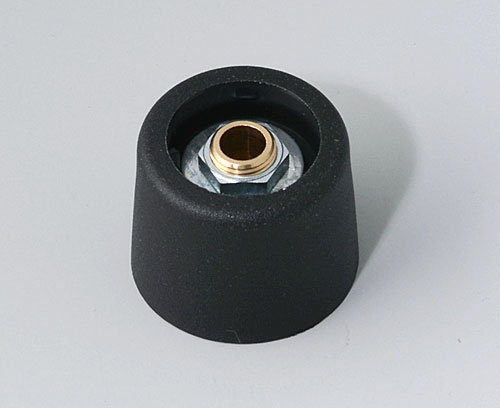

COM-KNOBS 20, sans évidement

Convenable pour des potentiomètres rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage avec chanfrein.
Max. couple : montage = 1,0 Nm, fonction = 0,9 Nm.

Fourniture

1 COM-KNOB (sans évidement)

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

AltText

A3220003

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3220003

Capuchon 20
Produit ajouté à votre panier
PA 6
corail
AltText

A3220004

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3220004

Capuchon 20
Produit ajouté à votre panier
PA 6
plage
AltText

A3220005

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3220005

Capuchon 20
Produit ajouté à votre panier
PA 6
lagon
AltText

A3220006

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3220006

Capuchon 20
Produit ajouté à votre panier
PA 6
ciel
AltText

A3220007

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3220007

Capuchon 20
Produit ajouté à votre panier
PA 6
minéral
AltText

A3220009

Capuchon 20 Convenable pour bouton COM-KNOB 20. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3220009

Capuchon 20
Produit ajouté à votre panier
PA 6
néro

Accessoires "vis"

AltText

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
AltText

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
AltText

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
AltText

A6300000

Clé Pour la fixation des écrous ronds.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Accessoires

AltText

A4420001

Cadran 20 Montage du cadran facile pour boutons ronds et avec papillons 20 / COM-KNOB 20. Surface brillante.

Fourniture 1 cadran

Fermer

A4420001

Cadran 20
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
AltText

A4420010

Cadran 20 Montage du cadran facile pour boutons ronds et avec papillons 20 / COM-KNOB 20. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4420010

Cadran 20
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
AltText

A4420060

Cadran 20 Montage du cadran facile pour boutons ronds et avec papillons 20 / COM-KNOB 20. Surface brillante. Couleur du symbol noir.

Fourniture 1 cadran

Fermer

A4420060

Cadran 20
Produit ajouté à votre panier
PC (UL 94 HB)
transparent
AltText

A6020019

Stator 20 Convenable pour bouton rond et bouton avec papillons 20 / COM-KNOB 20. Stator avec bande adhésive. Symboles noirs.

Fourniture 1 stator

Fermer

A6020019

Stator 20
Produit ajouté à votre panier
Aluminium

Options de produit pour A3120069

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
néro
Diamètre
20 mm
Hauteur
16 mm
Alésage
6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
6 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
