A3031639

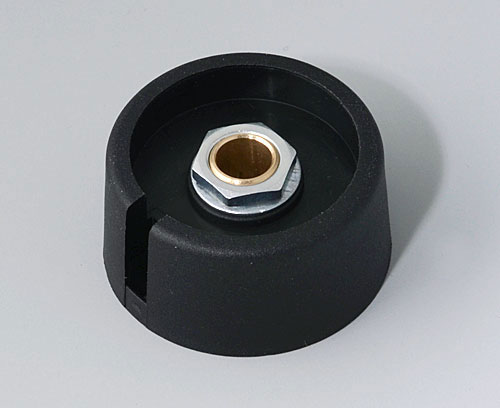

COM-KNOBS 31, avec un évidement

Convenable pour des potentiomètres rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein.
Max. couple : montage = 1,8 Nm, fonction = 1,6 Nm.

Fourniture

1 COM-KNOB (avec un évidement)

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A3031639

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Composants du système pour compléter

A3231003 Capuchon 31

A3231003

Capuchon 31 Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.

Fourniture 1 capuchon

A3231003

Capuchon 31
Produit ajouté à votre panier

corail
A3231004 Capuchon 31

A3231004

Capuchon 31 Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.

Fourniture 1 capuchon

A3231004

Capuchon 31
Produit ajouté à votre panier

plage
A3231005 Capuchon 31

A3231005

Capuchon 31 Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.

Fourniture 1 capuchon

A3231005

Capuchon 31
Produit ajouté à votre panier

lagon
A3231006 Capuchon 31

A3231006

Capuchon 31 Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.

Fourniture 1 capuchon

A3231006

Capuchon 31
Produit ajouté à votre panier

ciel
A3231007 Capuchon 31

A3231007

Capuchon 31 Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.

Fourniture 1 capuchon

A3231007

Capuchon 31
Produit ajouté à votre panier

minéral
A3231009 Capuchon 31

A3231009

Capuchon 31 Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.

Fourniture 1 capuchon

A3231009

Capuchon 31
Produit ajouté à votre panier

néro
A3231011 Capuchon 31

A3231011

Capuchon 31 Capuchon à surface en chromé mat pour un look métal noble. Convenable pour bouton COM-KNOB 31. Montage du capuchon facile.

Fourniture 1 capuchon

A3231011

Capuchon 31
Produit ajouté à votre panier

mat-chromé
A3320003 Peak 20 - 50

A3320003

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

A3320003

Peak 20 - 50
Produit ajouté à votre panier

corail
A3320004 Peak 20 - 50

A3320004

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

A3320004

Peak 20 - 50
Produit ajouté à votre panier

plage
A3320005 Peak 20 - 50

A3320005

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

A3320005

Peak 20 - 50
Produit ajouté à votre panier

lagon
A3320006 Peak 20 - 50

A3320006

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

A3320006

Peak 20 - 50
Produit ajouté à votre panier

ciel
A3320007 Peak 20 - 50

A3320007

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

A3320007

Peak 20 - 50
Produit ajouté à votre panier

minéral
A3320009 Peak 20 - 50

A3320009

Peak 20 - 50 Convenable pour bouton COM-KNOB 20 - 50 avec un évidement. Montage d'élément de repère facile.

Fourniture 1 élément de repère "Peak"

A3320009

Peak 20 - 50
Produit ajouté à votre panier

néro

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75

Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.

Fourniture 1 écrou rond

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales.

Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.

Fourniture 1 écrou rond

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.

Fourniture 1 clé

A6300000

Clé
Produit ajouté à votre panier

Options de produit pour A3031639

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
néro
Standards
conforme RoHS
conforme REACH
Diamètre
31 mm
Hauteur
16 mm
Alésage ″
1/4″
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
10 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
