CARRYTEC L

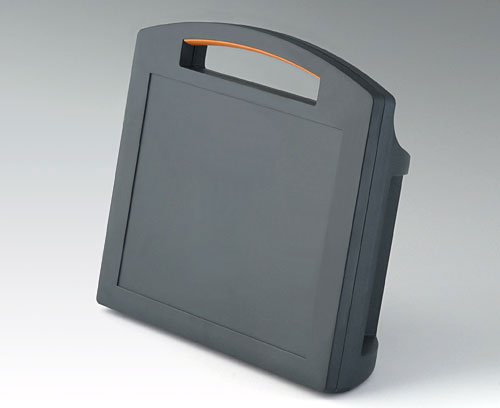

Boitier robuste avec poignée. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier, compatible avec la norme VESA 100x100. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.
FourniturePartie supérieure et partie inférieure, garniture de poignée TPE, kit de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B4213208
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9338218
Jeu de compartiment piles, 5 x AA
Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.
Fourniture 1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses
A9338218
Jeu de compartiment piles, 5 x AAProduit ajouté à votre panier
lava
93x98mm
Accessoires "socle"
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
B4308228
Plaque inférieure pour le socle
Recommandée en cas d’utilisation du boitier posé sur la table. Les pieds en caoutchouc compris dans la fourniture empêchent le boitier de glisser.
Fourniture 1 plaque inférieure, 4 pieds en caoutchouc, kit de montage
B4308228
Plaque inférieure pour le socleProduit ajouté à votre panier
lava
B4313218
Socle L
Pour une pose sécurisée des boitiers. Utilisable en tant que console de table ou support mural. Pour l'utilisation de la support mural un adaptateur (accessoires) est necessaire. Sans plaque ; peut aussi être muni d‘une plaque inférieure (accessoire). Le boitier s’emboîte de manière fiable sur le socle. Retrait facile en tirant sur la poignée. Offre de la place pour les contacts de chargement et de transfert de données (accessoires), interfaces, etc.
Fourniture 1 socle, kit de montage
B4313218
Socle LProduit ajouté à votre panier
lava
B4313248
Adaptateur pour Socle L
Nécessaire pour d´utilisable en tant que support mural es applications socle. Les vis sont fournies pour fixer l'adaptateur à la socle.
Fourniture 1 adaptateur et 2 vis autotaraudeuses
B4313248
Adaptateur pour Socle LProduit ajouté à votre panier
lava
Accessoires "protection"
B4313001
Joint L
Utilisation : pour l'augmentation du degré de protection du CARRYTEC L.
Fourniture 1 joint
B4313001
Joint LProduit ajouté à votre panier
Accessoires "muraux/support"
B4308238
Clip de fixation
Pour accrocher les boitiers aux tubes ronds de 32 mm de diamètre et aux barrettes norme DIN EN ISO 19054 (25 x 10 mm). 2 alésages de fixation de 2,4 mm de diamètre sont nécessaires. Le kit comprend deux vis Torx en acier inox de Ø 3 x 8 mm (Torx 10) pour la fixation du boitier.
Fourniture 1 clip de fixation, kit de montage
B4308238
Clip de fixationProduit ajouté à votre panier
lava
Accessoires "vis"
A0325080
Vis autotaraudeuses 2,5 x 8 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0325080
Vis autotaraudeuses 2,5 x 8 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
A9178008
Fiches modulaires, femelles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178008
Fiches modulaires, femellesProduit ajouté à votre panier
A9193042
Plaques support pour fiches
Accessoires universels qui facilitent considérablement le montage de contacts pour la transmission de données et du courant de charge entre le boitier et le socle. Disponibles en accessoires sous forme de jeu de deux plaques support en matière plastique pour loger des fiches modulaires à 6 contacts (version « femelle » pour le boitier et « mâle » pour le socle).
Des découpes sont à prévoir dans le boitier et le socle où seront collées les plaques support. Celles-ci peuvent être préalablement intégrées au boitier et au socle, les fiches (accessoires) pouvant être intégrés ultérieurement.
Des découpes sont à prévoir dans le boitier et le socle où seront collées les plaques support. Celles-ci peuvent être préalablement intégrées au boitier et au socle, les fiches (accessoires) pouvant être intégrés ultérieurement.
Fourniture 2 plaques support
A9193042
Plaques support pour fichesProduit ajouté à votre panier
noir RAL 9005
A9193044
Kit fiches modulaires à 6 contacts
Accessoire universel comprenant des plaques support et des fiches modulaires à 6 contacts. Facilite le montage des contacts pour la transmission de données et du courant de charge entre le boitier et le socle. Les fiches « femelles » et les fiches « mâles » sont fermement collées à la plaque support correspondante. Les broches des fiches sont parfaitement accessibles lors des opérations de brassage.
Dans le boitier et le socle, il conviendra de prévoir des découpes où seront collées les plaques support (version « femelle » pour le boitier et « mâle » pour le socle).
Dans le boitier et le socle, il conviendra de prévoir des découpes où seront collées les plaques support (version « femelle » pour le boitier et « mâle » pour le socle).
Fourniture 2 plaques support, deux fiches modulaires à 6 contacts (« mâle » et « femelle »)
A9193044
Kit fiches modulaires à 6 contactsProduit ajouté à votre panier
noir RAL 9005
Options de produit pour B4213208
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Boitier
Garniture de poignée
Degré de protection
Accessoires nécessaires : jeu de joints
Couleur
Boitier
lava,
Garniture de poignée orange
Garniture de poignée orange
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
348 mm
Hauteur
303 mm
Profondeur
117 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
310 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
213 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
305 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
216 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 398 KB
- Fichier AutoCAD DWG 922 KB
- Fichier AutoCAD DXF 3 634 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 259 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00013728.x_t 16 669 KB
- 00013728.step 28 131 KB
- 00013728.sat 34 508 KB
Poids/1 pc
1211 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4213208 et transmettez-nous votre demande de devis.
