Multiples boutons de commande avec noix de serrage
Combinaisons individuelles avec accessoires(1) alésage gradués sans chanfrein, (2) avec chanfreinBouton rondBouton avec papillonsBouton à barrettesCapuchons pour boutons rond et avec papillonsBloquer avec stator (accessoires)Écrou rond pour la fixation des potentiomètres sur des plaques frontalesProtection anti-rotationMultiples boutons de commande avec noix de serrage
Combinaisons individuelles avec accessoires
(1) alésage gradués sans chanfrein, (2) avec chanfrein
Bouton rond
Bouton avec papillons
Bouton à barrettes
Capuchons pour boutons rond et avec papillons

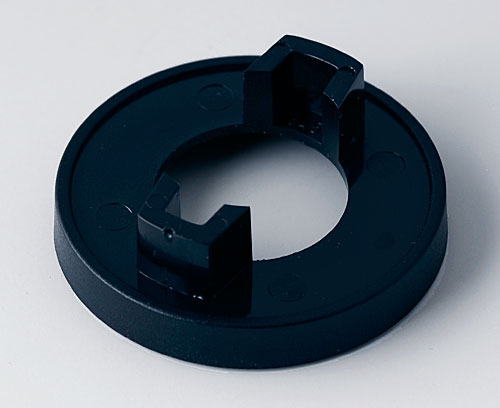

Bloquer avec stator (accessoires)

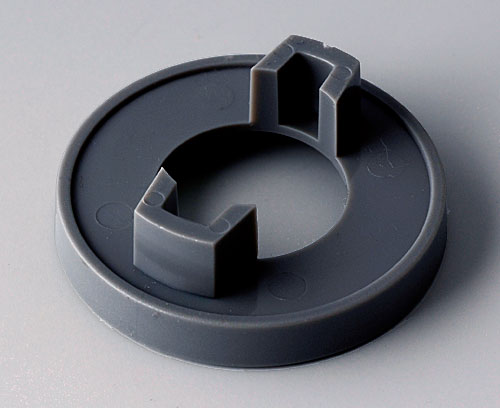

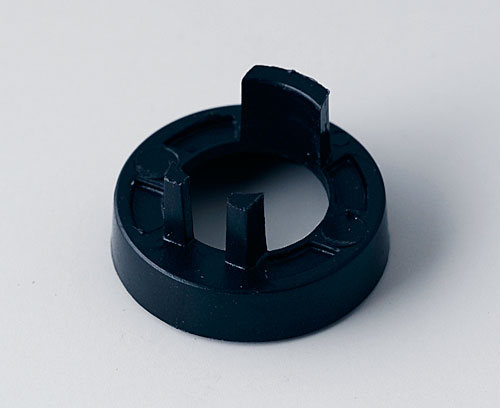

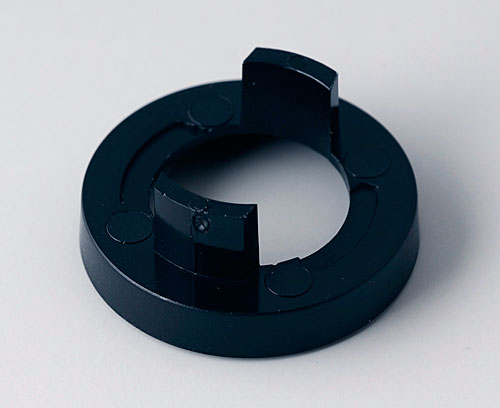

Écrou rond pour la fixation des potentiomètres sur des plaques frontales

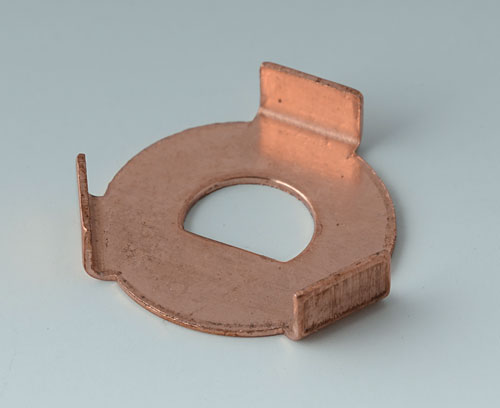

Protection anti-rotation
Multiples boutons de commande avec noix de serrage

Boutons Combinables

De multiples boutons de commande avec noix de serrage

Nos BOUTONS COMBINABLES représentent une gamme de boutons de commande particulièrement fonctionnels avec le système fiable de noix de serrage. Ces boutons ronds, à papillon ou barrette, offrent avec leurs multiples accessoires un grand nombre de possibilités d’utilisation.
  • boutons ronds, boutons à papillon ou barrette, au design uniforme et surface de finition mate
  • commande sûre grâce à la fixation éprouvée par noix de serrage
  • montage aisé du bouton par l’avant de l’appareil et fixation sûre sur l’axe
  • capuchons en couleur, assemblage simple par enfichage

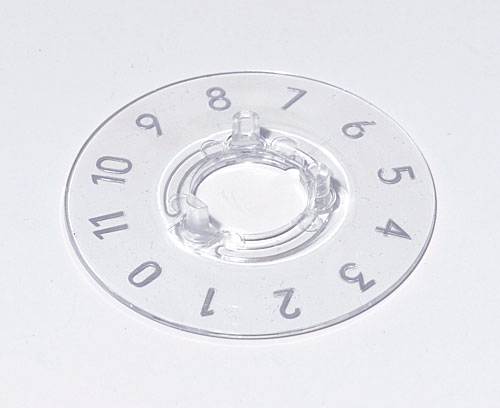

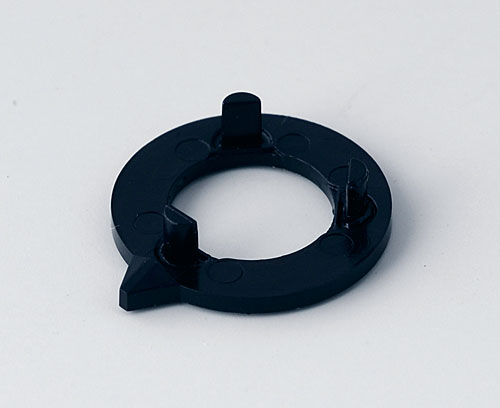

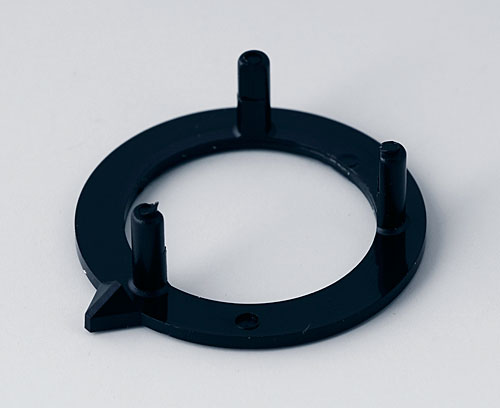

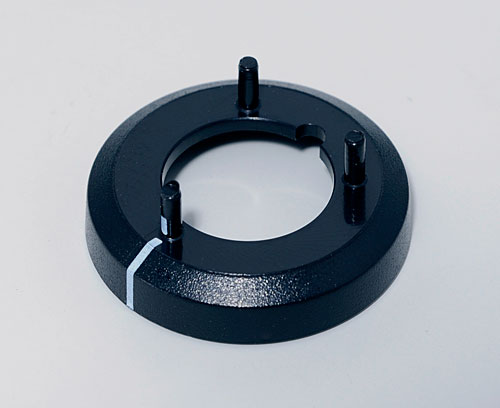

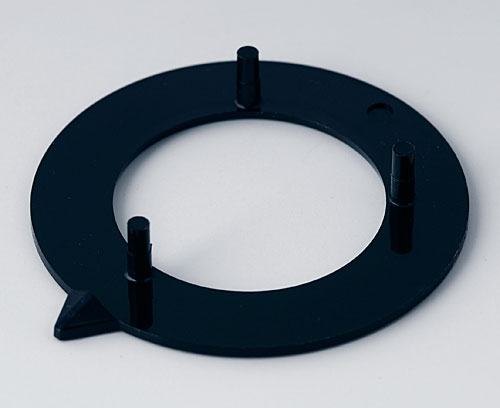

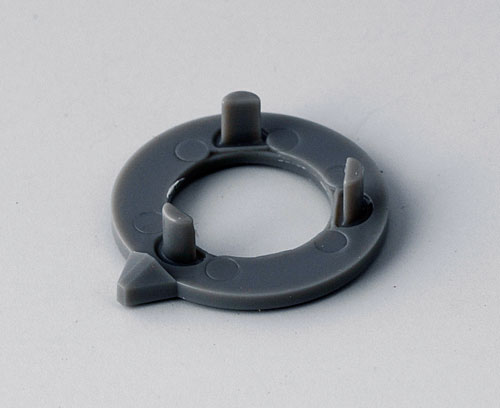

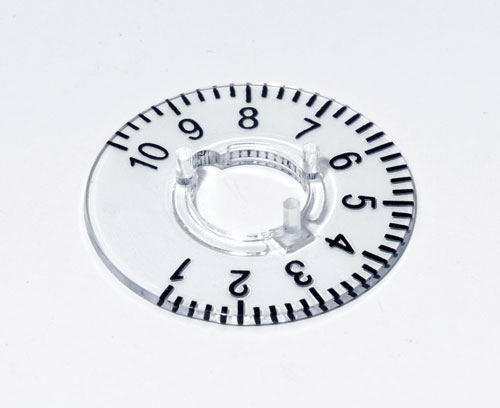

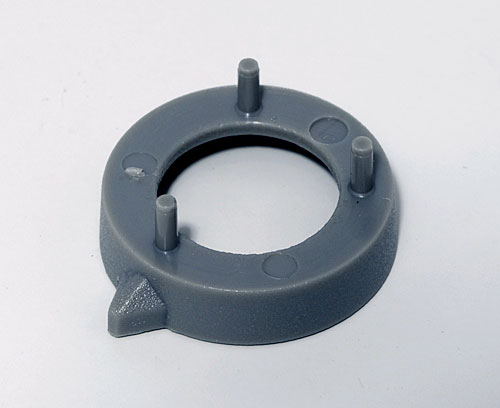

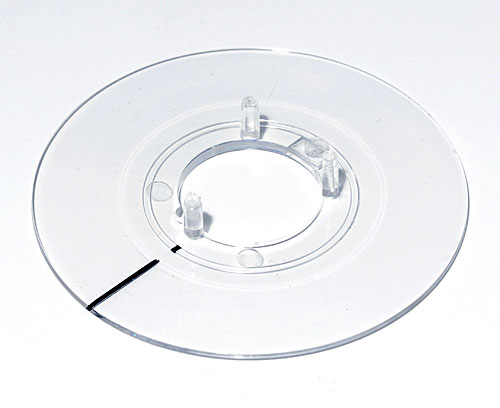

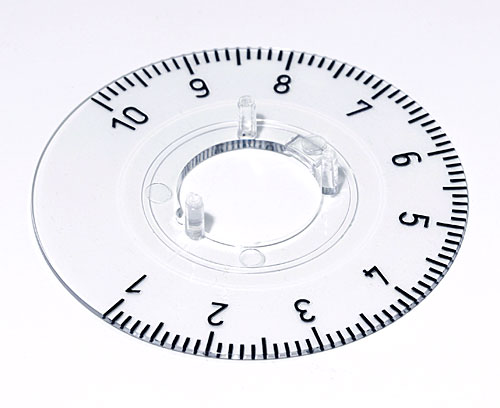

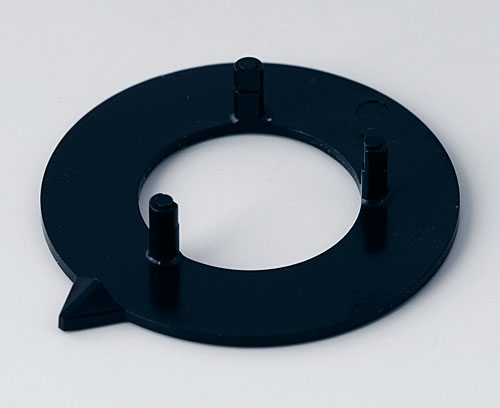

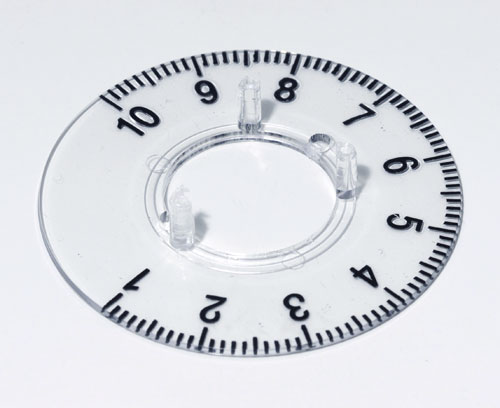

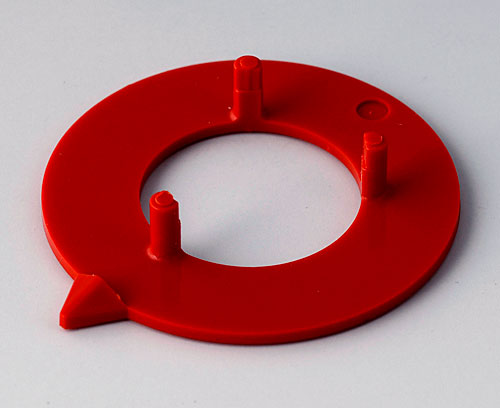

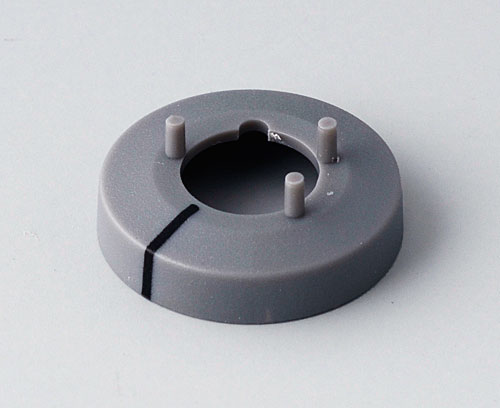

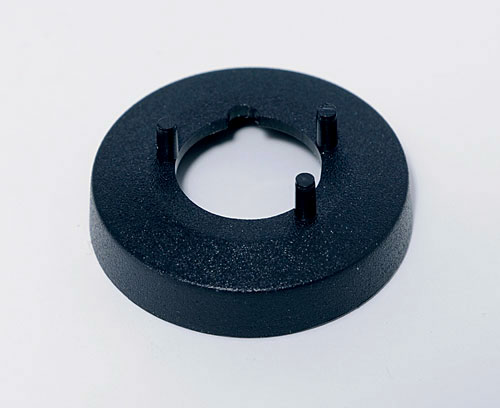

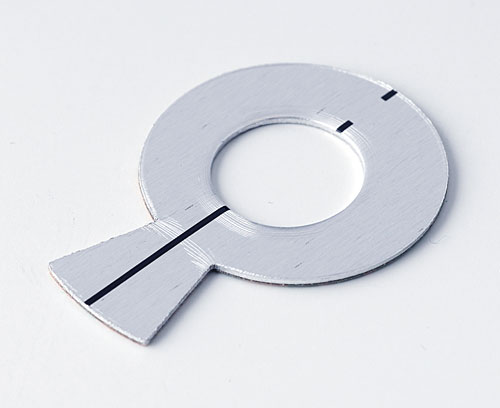

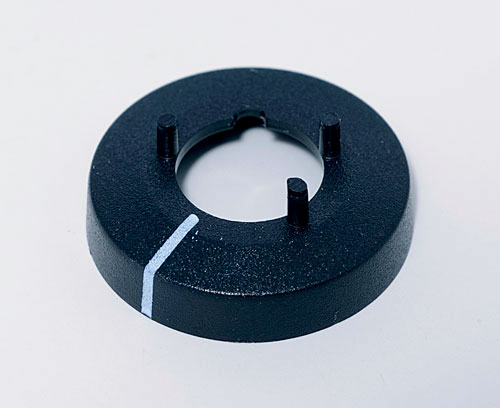

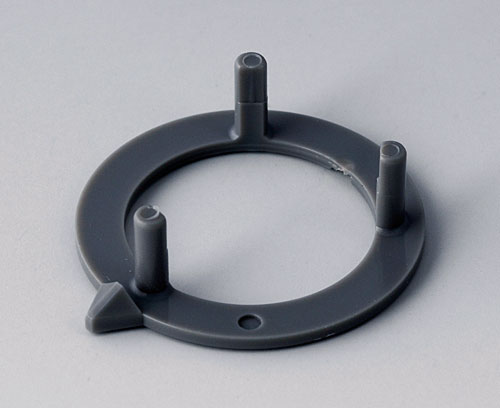

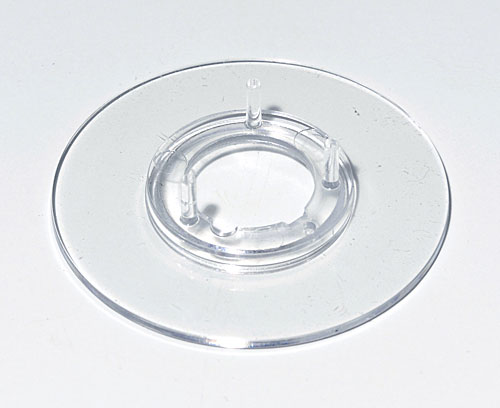

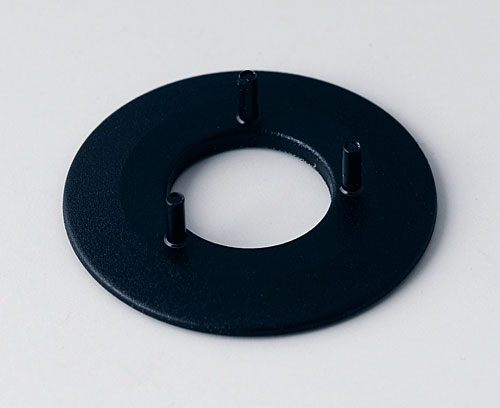

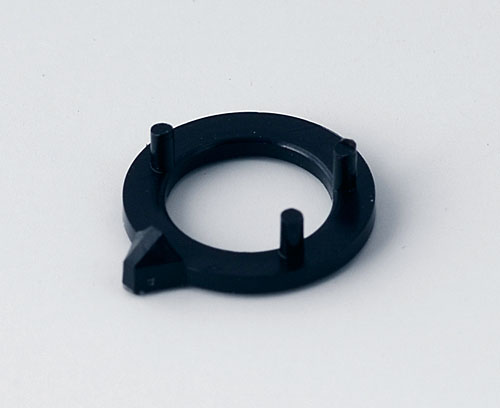

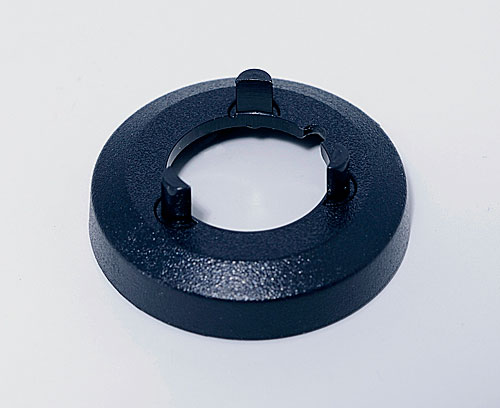

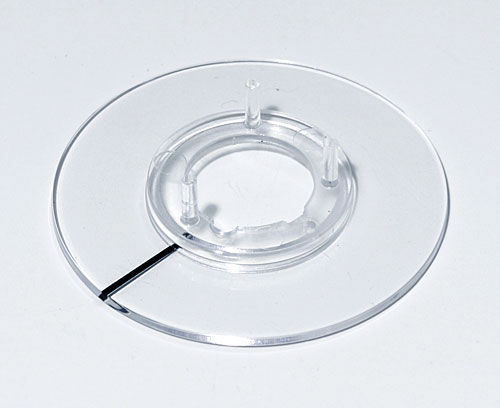

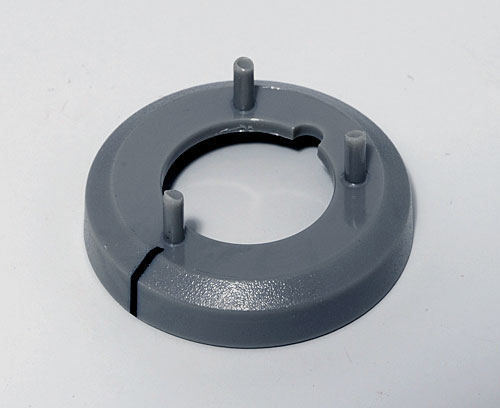

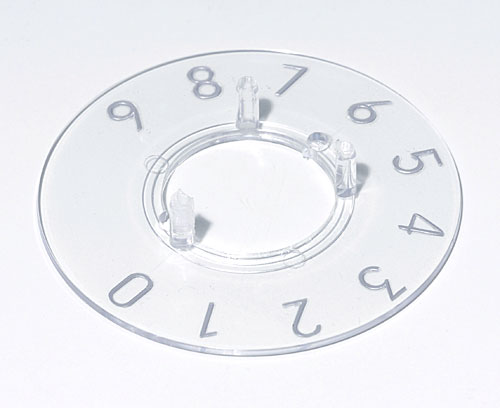

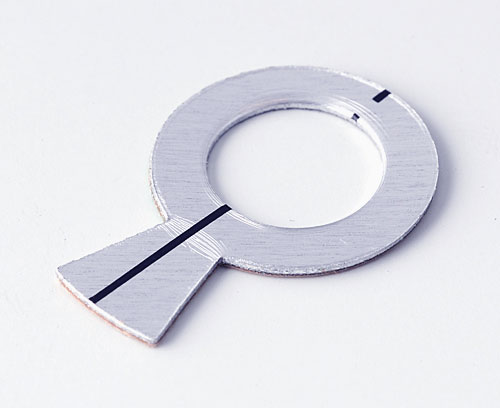

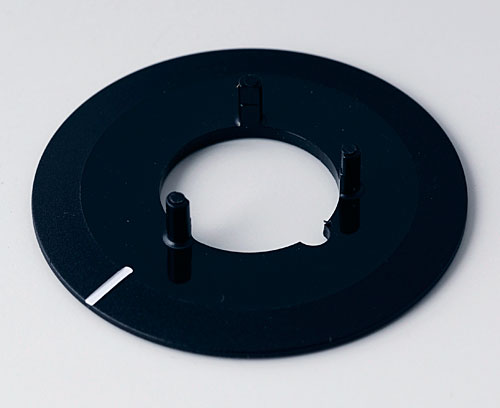

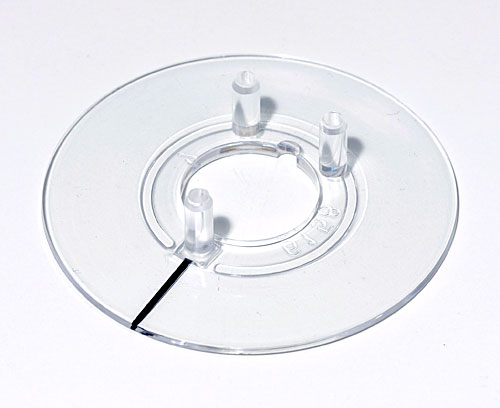

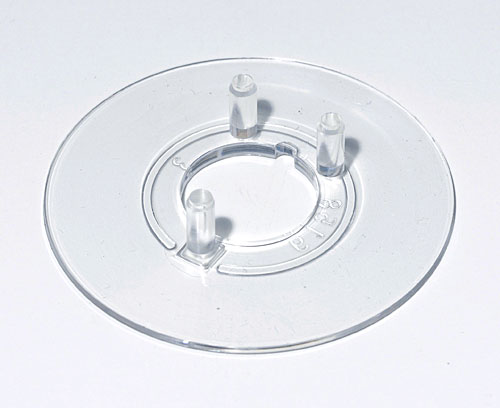

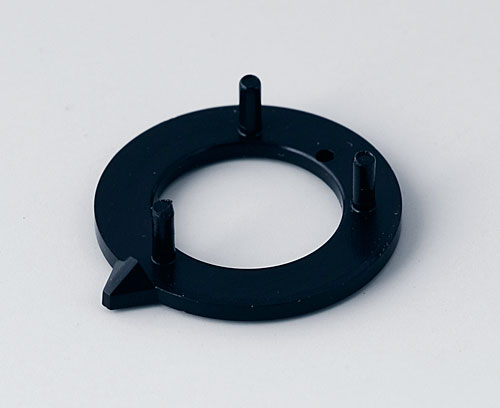

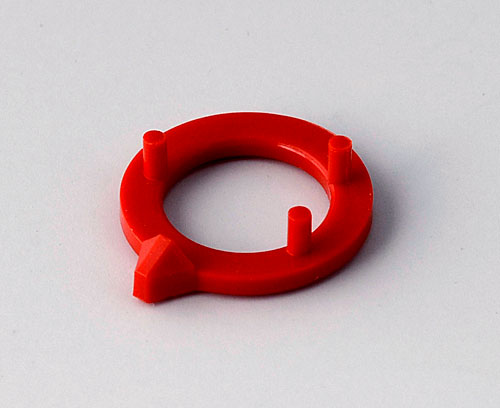

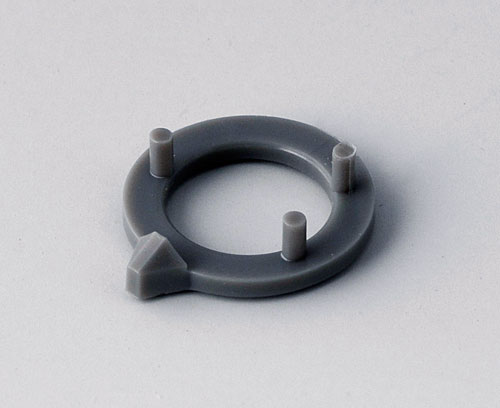

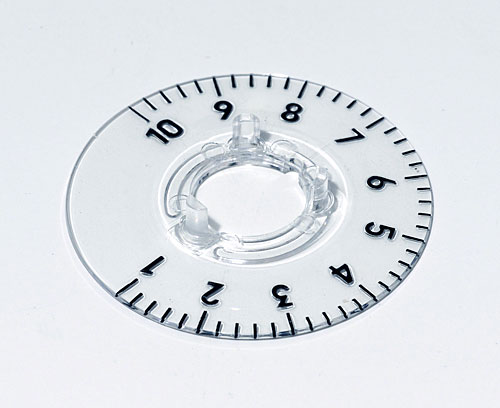

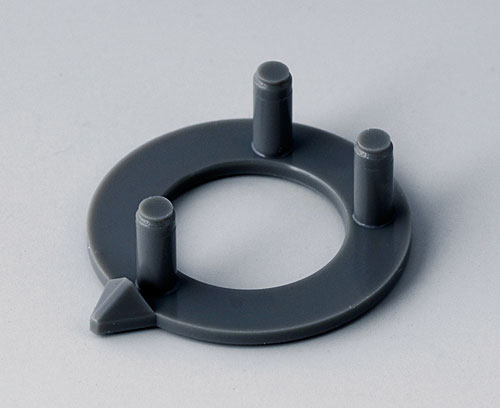

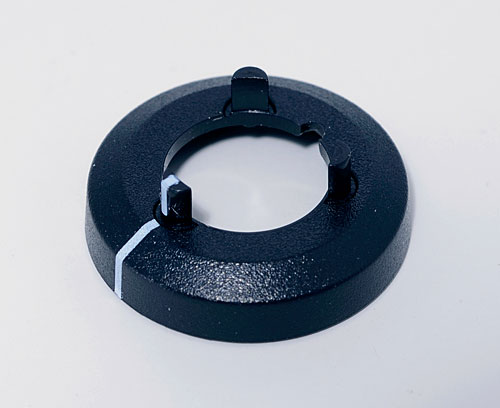

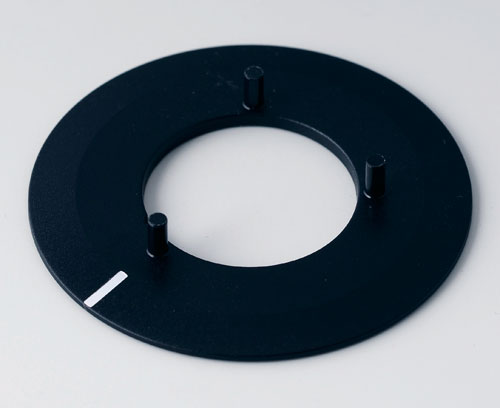

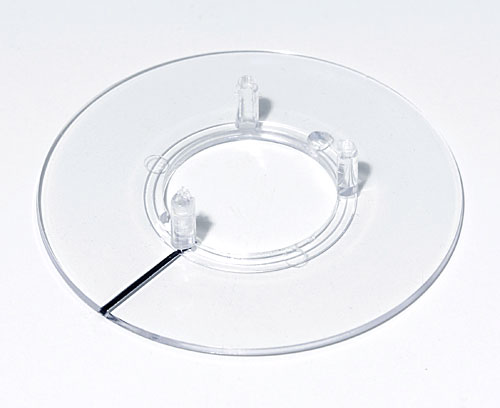

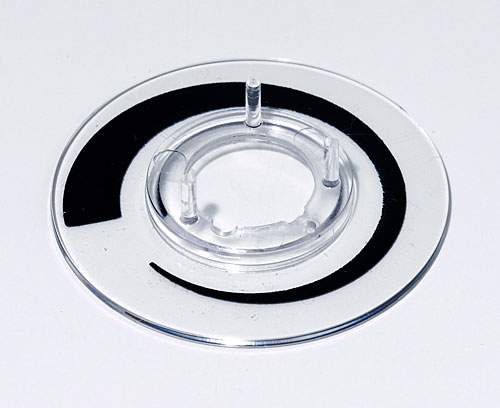

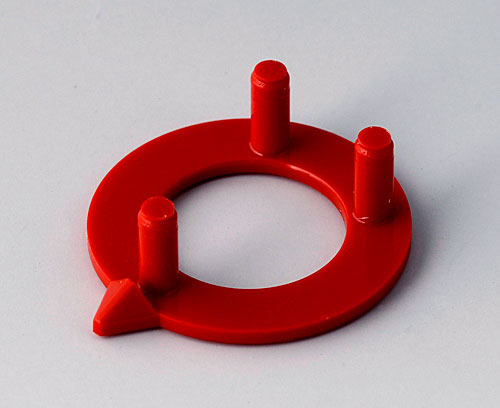

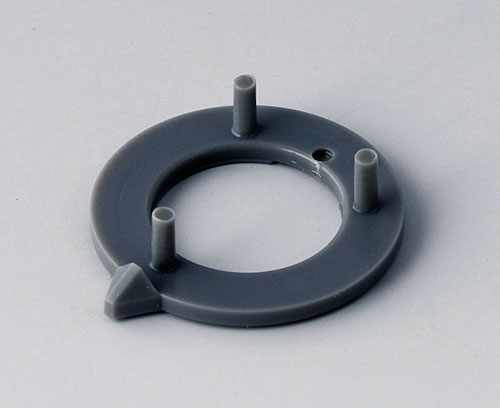

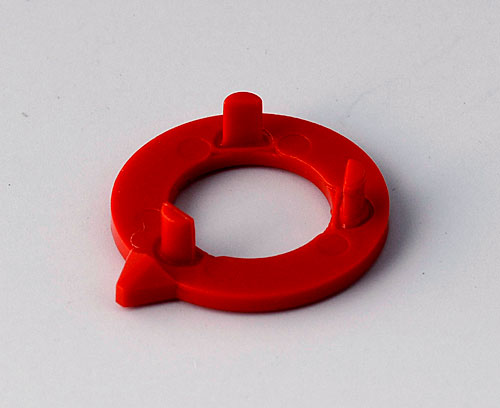

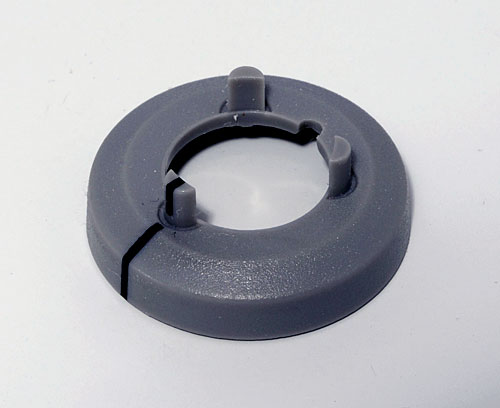

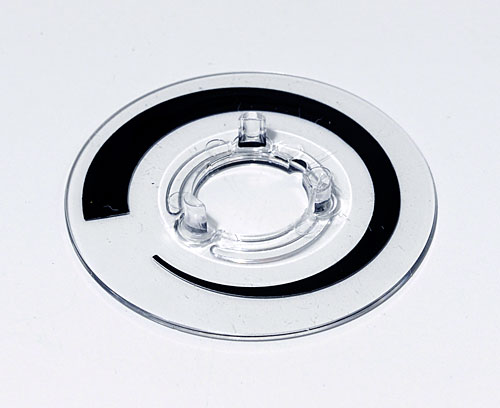

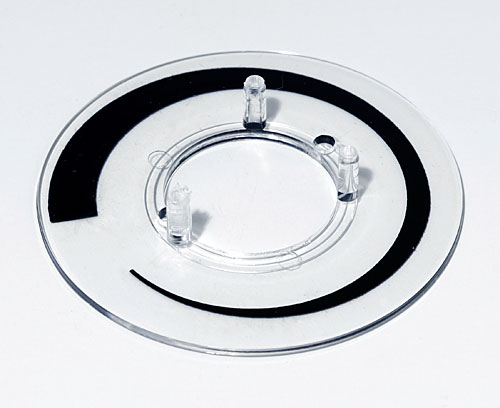

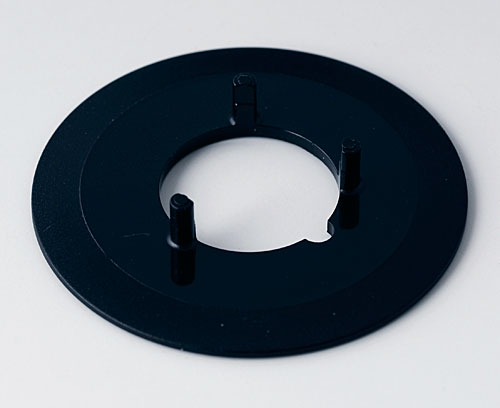

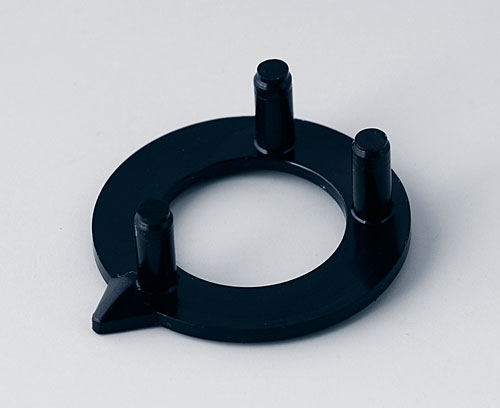

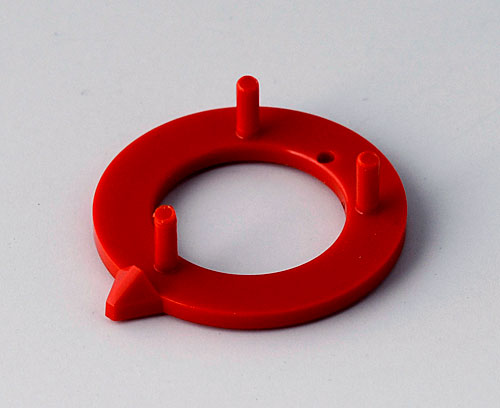

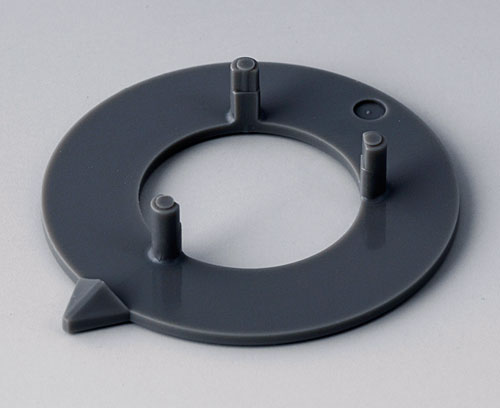

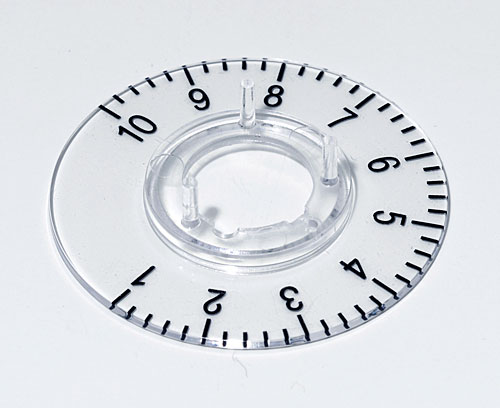

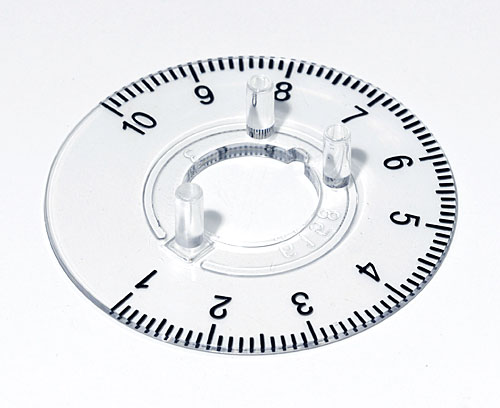

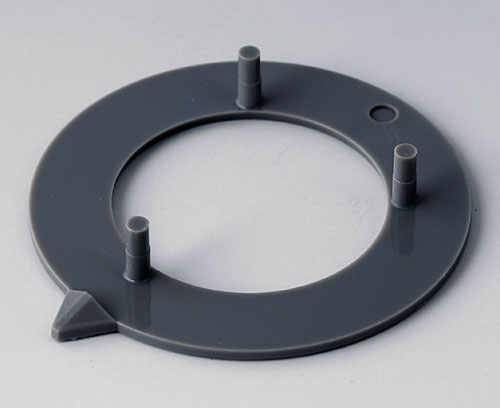

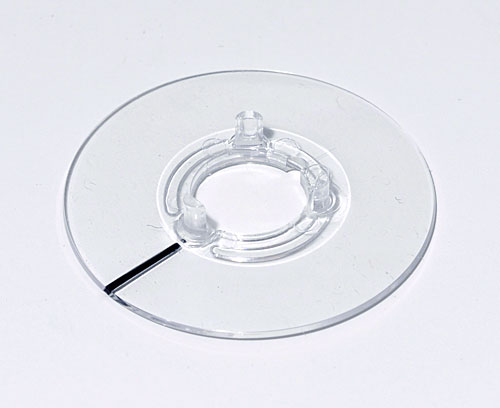

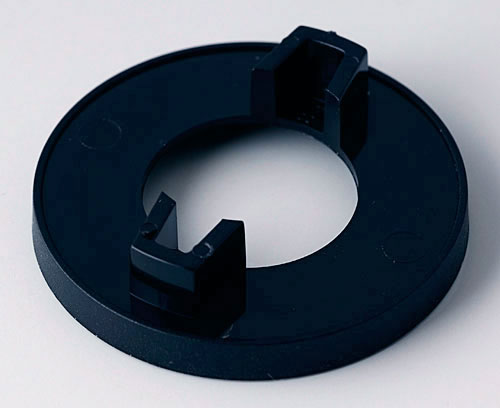

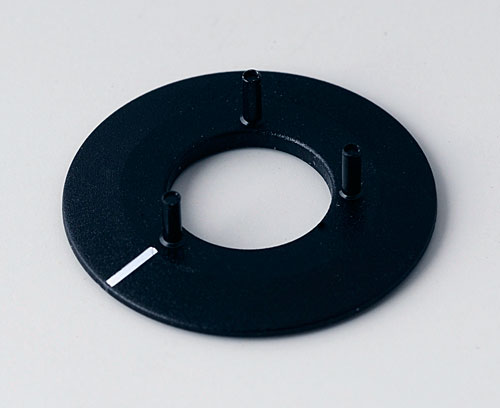

  • combinaisons individuelles avec disque à flèche, disque, cadran, stator, et jupe pour écrou
  • avec ou sans repère de marquage
  • protection anti-rotation pour axes profilés de 6/4,6 mm en accessoires (convient pour les boutons ronds et boutons à papillon de 20 à 50 mm de diamètre avec alésage de 6 mm)
Boutons ronds
Diamètres de 9, 10, 13,5, 16, 20, 23, 31, 40 et 50 mm
pour alésages de 3, 4, 6, 8 mm, 1/8", 1/4" (en fonction de la taille)

Boutons à papillon
Diamètres de 13,5 et 16 mm pour un alésage de 6 mm

Boutons à barrette
Diamètres de 16, 23, 31 et 40 mm pour un alésage de 3, 4 ou 6 mm (en fonction de la taille)

Types de noix de serrage
Tailles 10 et 13 : trous borgnes et fixation par vis
Tailles 16 et 20: alésage gradué avec chanfrein, exception 4 mm alésage sans chanfrein
à partir de la taille 23 : alésage sans chanfrein

Applications

Pour potentiomètres rotatifs avec bout d’arbre rond selon la norme DIN 41591 Si utilisation de la protection anti-rotation, convient également pour les axes profilés 6/4,6 mm.
Technique de mesure et de régulation. Technique médicale et de laboratoire. Bien-être. Santé. Technique de chauffage et de climatisation. Communication, bâtiment.


  • Choix du modèle
  • Données techniques
  • Options de produit
    (sélection)

Choisissez le modèle et la taille(s) et cliquez sur Recherche >>.

Boutons rond
Bouton rond
Bouton avec papillons
Bouton avec papillons
Boutons à barrettes
bouton à barrettes
