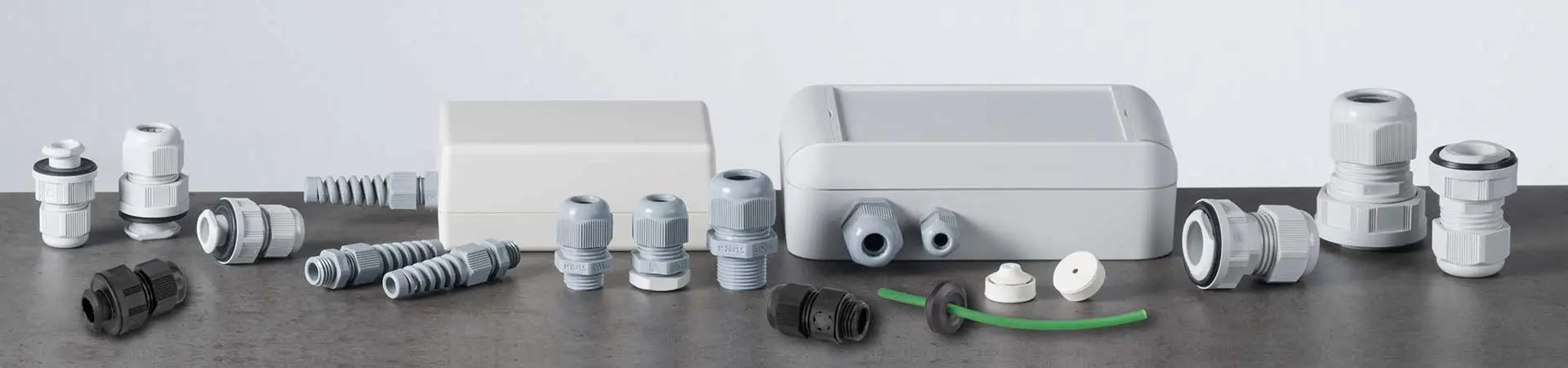

Passe-câbles à vis, décharge de traction

Jeu de décharge de traction Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.

Décharge de traction Barrette pour protéger les câbles. Pour câble diamètre environ 5-7 mm.

Contre-écrou M12x1,5 Pour la fixation du passe câble à vis au boitier.

Joint d´étanchéité M12x1,5 Pour mettre entre le boiter plastique et le filet de raccordement. Garantit le degré de protection IP 68.

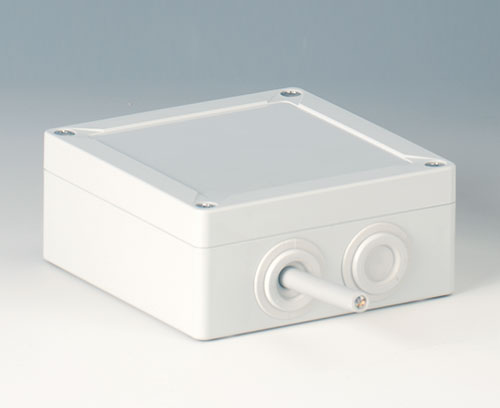

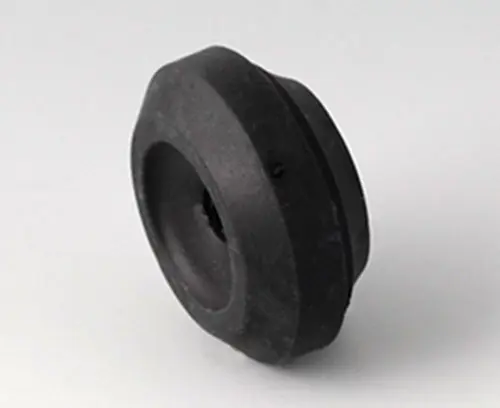

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 2 mm et pour diamètre de câble de 4 - 7mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 12,5 mm.

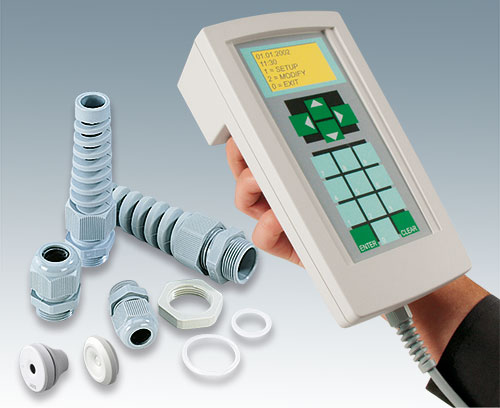

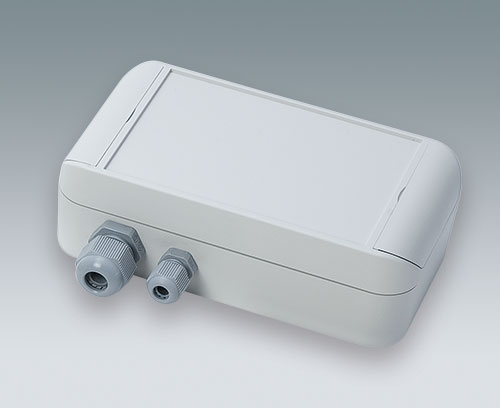

Passe-câble à vis M12x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon sans torsion des câbles et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M12x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon sans torsion des câbles et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M12x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon et protection contre la flexion et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

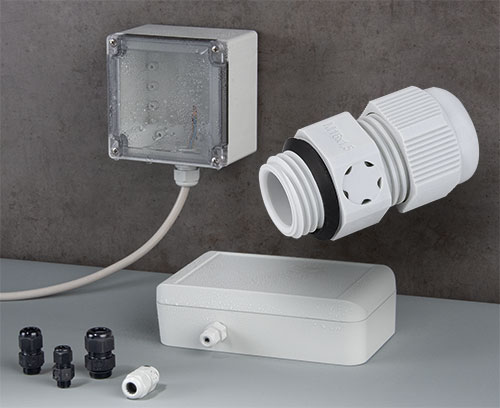

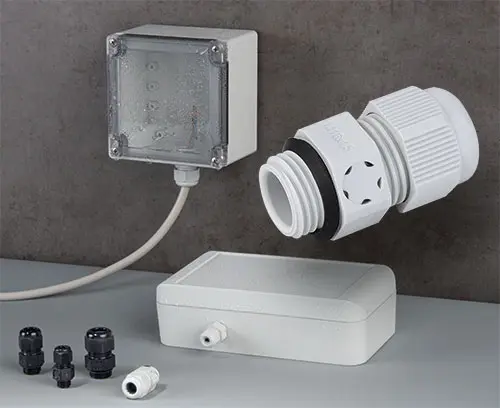

Passe-câble M12x1.5 avec compensation de pression intégrée Description: Facile à monter avec son filetage métrique, ce passe-câble intègre un élément de compensation de la pression qui protège efficacement les boitiers hermétiques de la condensation lors des variations de température et de pression. Il assure une ventilation constante et un ajustement précis de la pression interne.
Attention : la membrane ne fonctionne pas si elle est obstruée par la poussière et/ou immergée dans l'eau. Point d'entrée d'eau : > 0,2 bar (pour la membrane). Débit d’air théorique (RQ) : 57 l/h à 0,07 bar.
Le système de lamelles de serrage garantit un bon maintien du câble, une décharge de traction et une étanchéité optimale. Un contre-écrou est disponible en accessoire.
Indice de protection élevé IP68. Diamètre de câble : 3 - 6,5 mm. Plage de température : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble M12x1.5 avec compensation de pression intégrée Description: Facile à monter avec son filetage métrique, ce passe-câble intègre un élément de compensation de la pression qui protège efficacement les boitiers hermétiques de la condensation lors des variations de température et de pression. Il assure une ventilation constante et un ajustement précis de la pression interne.
Attention : la membrane ne fonctionne pas si elle est obstruée par la poussière et/ou immergée dans l'eau. Point d'entrée d'eau : > 0,2 bar (pour la membrane). Débit d’air théorique (RQ) : 57 l/h à 0,07 bar.
Le système de lamelles de serrage garantit un bon maintien du câble, une décharge de traction et une étanchéité optimale. Un contre-écrou est disponible en accessoire.
Indice de protection élevé IP68. Diamètre de câble : 3 - 6,5 mm. Plage de température : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Contre-écrou M16x1,5 Pour la fixation du passe câble à vis au boitier.

Joint d'étanchéité M16x1,5 Pour mettre entre le boîter plastique et le filet de raccordement. Garantit le degré de protection IP 68.

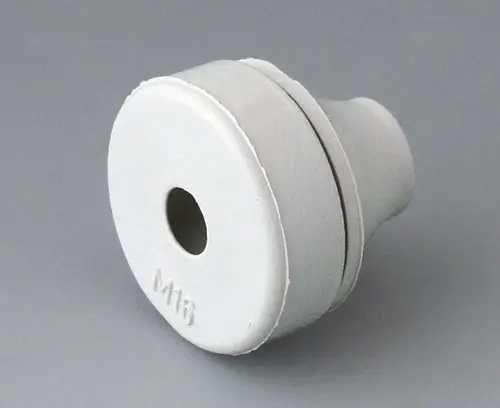

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 1 - 4 mm et pour diamètre de câble de 5 - 9 mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 16,5 mm.

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 5 - 10 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 16,5 mm.

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes ni soufre. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 5 - 10 mm. Utilisable avec des températures de -40 °C à +80 °C. Perçage pour la fixation ø 16,5 mm.

Passe-câble à vis M16x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon sans torsion des câbles et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M16x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon sans torsion des câbles et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M16x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon et protection contre la flexion et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe câble à vis M16x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon sans torsion des câbles et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis, M16, quick fix Montage rationnel depuis l'extérieur même aux endroits difficilement accessibles: pas besoin d'outil spécial. Il suffit d'introduire le passe-câble à vis dans l'alésage et de le centrer.Un écrou de fixation avec filetage gauche permet de bien serrer le passe-câble à vis à partir de l'extérieur. Introduire ensuite le câble et le fixer comme de coutume. Le passe-câble à vis ne pénétrant que de quelques millimètres dans le boitier, il ne gêne nullement les autres composants qui se trouvent à l'intérieur. Il est équipé en standard d'une décharge de traction et d'un joint assurant le degré de protection IP 68. Il convient pour les épaisseurs de paroi de 1 à 4 mm et un alésage conforme à DIN 50262. Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis, M16, quick fix Montage rationnel depuis l'extérieur même aux endroits difficilement accessibles: pas besoin d'outil spécial. Il suffit d'introduire le passe-câble à vis dans l'alésage et de le centrer.Un écrou de fixation avec filetage gauche permet de bien serrer le passe-câble à vis à partir de l'extérieur. Introduire ensuite le câble et le fixer comme de coutume. Le passe-câble à vis ne pénétrant que de quelques millimètres dans le boitier, il ne gêne nullement les autres composants qui se trouvent à l'intérieur. Il est équipé en standard d'une décharge de traction et d'un joint assurant le degré de protection IP 68. Il convient pour les épaisseurs de paroi de 1 à 4 mm et un alésage conforme à DIN 50262. Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M16x1,5, compensation de pression Passe-câble facile à monter avec filetage de raccordement métrique et élément de compensation de la pression intégré. Pour la protection contre la formation de condensation dans les boitiers électriques et électroniques hermétiquement scellés en cas de variations de la température et de la pression. Aération et purge constantes et adaptation de la pression intérieure. La membrane ne fonctionne pas si elle est bloquée par la poussière et/ou immergée dans l'eau. Point d'entrée de l'eau : > 0,2 bar (pour la membrane), RQ = 57 l/h (débit d'air théorique à 0,07 bar).
Bonne décharge de traction ménageant le câble et étanchéité par lamelles de serrage. Contre-écrou en accessoire. Degré de protection élevé IP 68.  Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M16x1,5, compensation de pression Passe-câble facile à monter avec filetage de raccordement métrique et élément de compensation de la pression intégré. Pour la protection contre la formation de condensation dans les boitiers électriques et électroniques hermétiquement scellés en cas de variations de la température et de la pression. Aération et purge constantes et adaptation de la pression intérieure. La membrane ne fonctionne pas si elle est bloquée par la poussière et/ou immergée dans l'eau. Point d'entrée de l'eau : > 0,2 bar (pour la membrane), RQ = 57 l/h (débit d'air théorique à 0,07 bar).
Bonne décharge de traction ménageant le câble et étanchéité par lamelles de serrage. Contre-écrou en accessoire. Degré de protection élevé IP 68.  Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Contre-écrou M20x1,5 Pour la fixation du passe câble à vis au boitier.

Joint d'étanchéité M20x1,5 Pour mettre entre le boîter plastique et le filet de raccordement. Garantit le degré de protection IP 68.

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 1 - 4 mm et pour diamètre de câble de 8 - 13mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 20,5 mm.

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 6 - 13 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 20,5 mm.

Passe-câble Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes ni soufre. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 6 - 13 mm. Utilisable avec des températures de -40 °C à +80 °C. Perçage pour la fixation ø 20,5 mm.

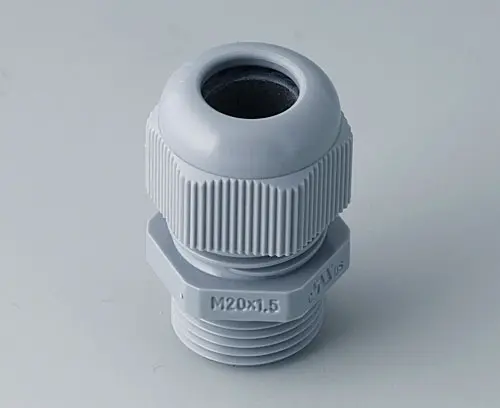

Passe-câble à vis M20x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon sans torsion des câbles et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

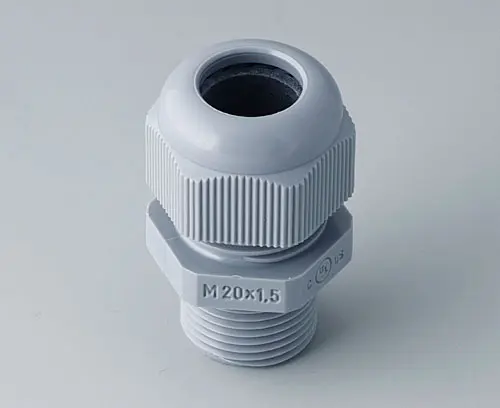

Passe-câble à vis M20x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon sans torsion des câbles et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M20x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon sans torsion des câbles et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M20x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon et protection contre la flexion et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M20x1,5 Passe-câble à vis facile à assembler avec filet de raccordement métrique. Décharge de traction bon et protection contre la flexion et étanchéite par lamelles serrées. Contre-écrou comme accessoires. Degré de protection haut IP 68 jusqu'au 5 bar en utilisation du joint d'étanchéite du filet de raccordement (article sep.). Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis, M20, quick fix Montage rationnel depuis l'extérieur même aux endroits difficilement accessibles: pas besoin d'outil spécial. Il suffit d'introduire le passe-câble à vis dans l'alésage et de le centrer.Un écrou de fixation avec filetage gauche permet de bien serrer le passe-câble à vis à partir de l'extérieur. Introduire ensuite le câble et le fixer comme de coutume. Le passe-câble à vis ne pénétrant que de quelques millimètres dans le boitier, il ne gêne nullement les autres composants qui se trouvent à l'intérieur. Il est équipé en standard d'une décharge de traction et d'un joint assurant le degré de protection IP 68. Il convient pour les épaisseurs de paroi de 1 à 4 mm et un alésage conforme à DIN 50262. Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis, M20, quick fix Montage rationnel depuis l'extérieur même aux endroits difficilement accessibles: pas besoin d'outil spécial. Il suffit d'introduire le passe-câble à vis dans l'alésage et de le centrer.Un écrou de fixation avec filetage gauche permet de bien serrer le passe-câble à vis à partir de l'extérieur. Introduire ensuite le câble et le fixer comme de coutume. Le passe-câble à vis ne pénétrant que de quelques millimètres dans le boitier, il ne gêne nullement les autres composants qui se trouvent à l'intérieur. Il est équipé en standard d'une décharge de traction et d'un joint assurant le degré de protection IP 68. Il convient pour les épaisseurs de paroi de 1 à 4 mm et un alésage conforme à DIN 50262. Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M20x1,5, compensation de pression Passe-câble facile à monter avec filetage de raccordement métrique et élément de compensation de la pression intégré. Pour la protection contre la formation de condensation dans les boitiers électriques et électroniques hermétiquement scellés en cas de variations de la température et de la pression. Aération et purge constantes et adaptation de la pression intérieure. La membrane ne fonctionne pas si elle est bloquée par la poussière et/ou immergée dans l'eau. Point d'entrée de l'eau : > 0,2 bar (pour la membrane), RQ = 57 l/h (débit d'air théorique à 0,07 bar).
Bonne décharge de traction ménageant le câble et étanchéité par lamelles de serrage. Contre-écrou en accessoire. Degré de protection élevé IP 68.  Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

Passe-câble à vis M20x1,5, compensation de pression Passe-câble facile à monter avec filetage de raccordement métrique et élément de compensation de la pression intégré. Pour la protection contre la formation de condensation dans les boitiers électriques et électroniques hermétiquement scellés en cas de variations de la température et de la pression. Aération et purge constantes et adaptation de la pression intérieure. La membrane ne fonctionne pas si elle est bloquée par la poussière et/ou immergée dans l'eau. Point d'entrée de l'eau : > 0,2 bar (pour la membrane), RQ = 57 l/h (débit d'air théorique à 0,07 bar).
Bonne décharge de traction ménageant le câble et étanchéité par lamelles de serrage. Contre-écrou en accessoire. Degré de protection élevé IP 68.  Températures d’utilisation : de -20°C à +100°C (dynamique) et -40°C (statique, courte durée).

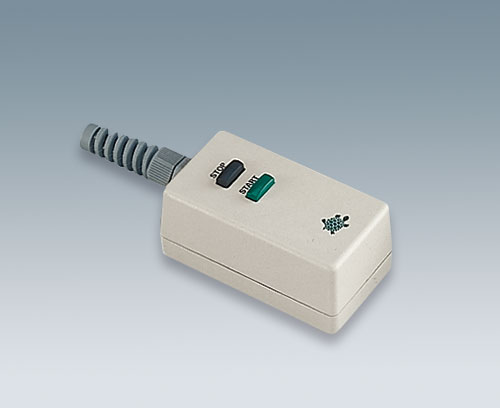

Passe-câble souple Ø 5.3 Flexible pour protéger la connexion du câble, accessoire utilisable.

Remarque : À recommander pour le STYLE-CASE L sans compartiment pile. Un usinage ultérieur de la partie inférieure du boitier est nécessaire.
