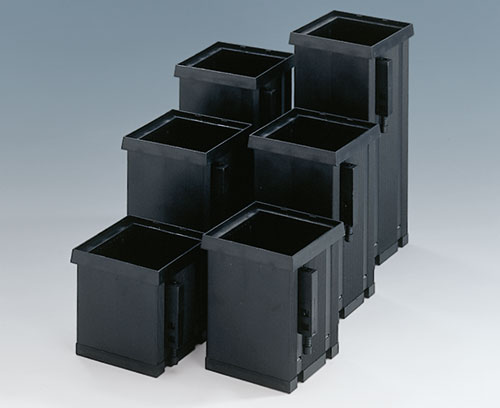

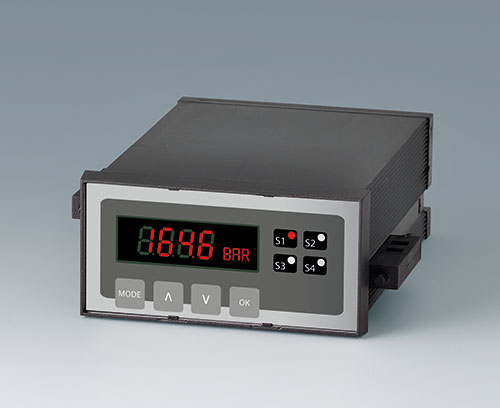

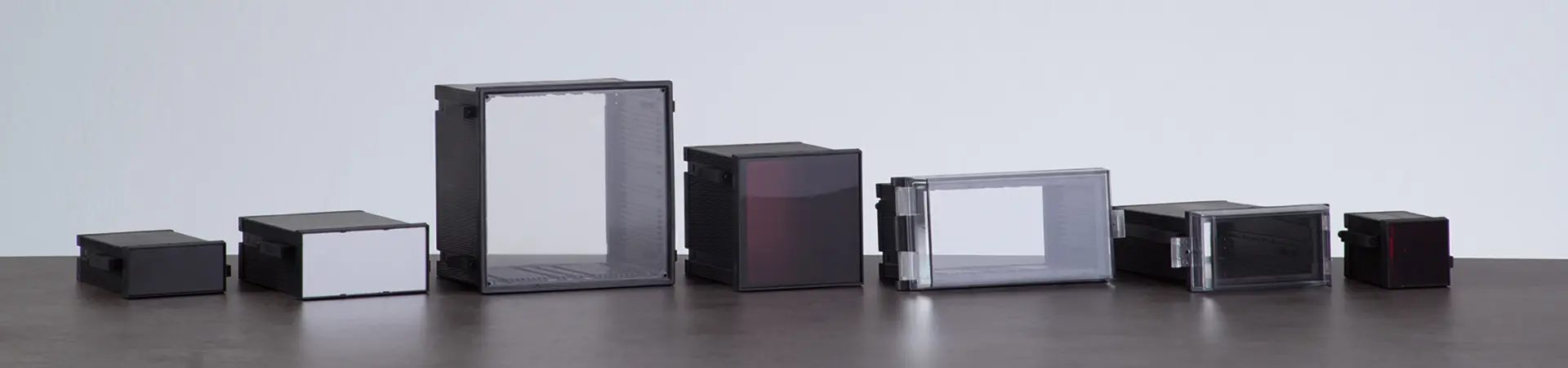

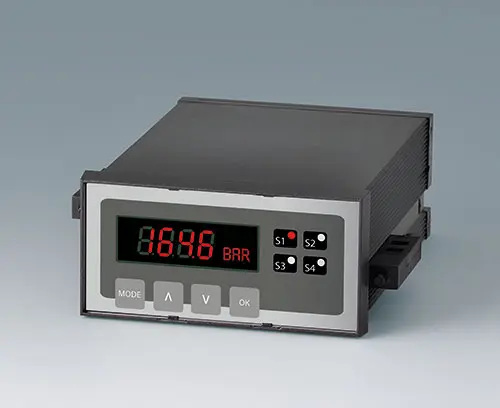

BOITIERS ENCASTRABLES TYPE A

Boitiers Encastrables Type A

Boitiers DIN pour pupitres de commande

Grâce à un assemblage simple et sans vis de tous les constituants, les BOITIERS ENCASTRABLES DE TYPE A se distinguent des systèmes habituels conçus pour être intégrés dans les panneaux de commande selon DIN IEC 61554.

  • 7 tailles standards normalisées : 72 x 36, 48 x 48, 96 x 48, 72 x 72, 96 x 96*, 144 x 72* et 144 x 144, longueurs variables (* ne correspondent pas exactement à la norme DIN IEC 61554)
  • le matériau est conforme à la norme UL 94 V-0 : auto-extinguible et résistant aux chocs ; présente en outre de très bonnes propriétés mécaniques et électriques
  • fixation des cartes à circuit imprimé à travers le cadre arrière

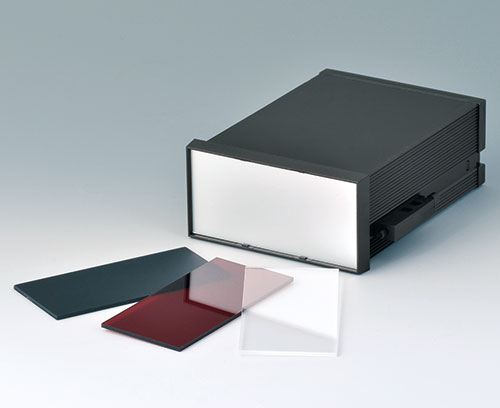

  • grand choix de plaques avant et arrière ; assemblage par emboitement

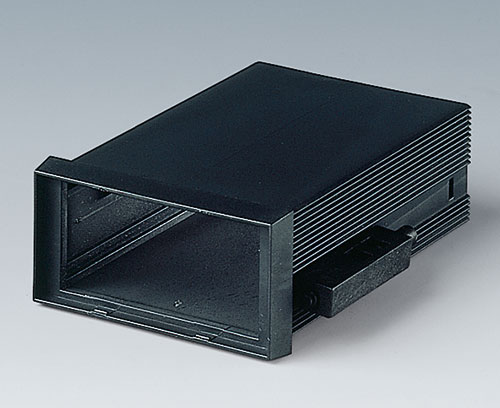

  • éléments de fixation pour le montage sur panneau de commande compris dans la fourniture.
  • principe de construction avantageux qui permet de réaliser en toute souplesse les longueurs exactes de boitiers requises par l‘application

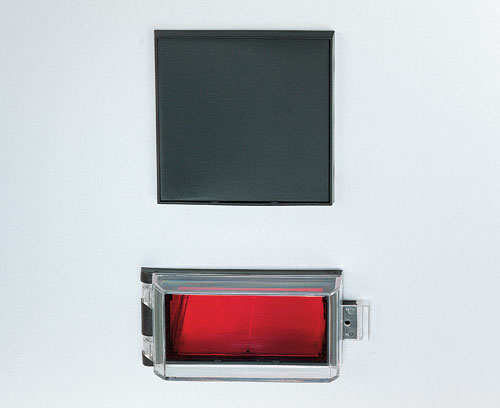

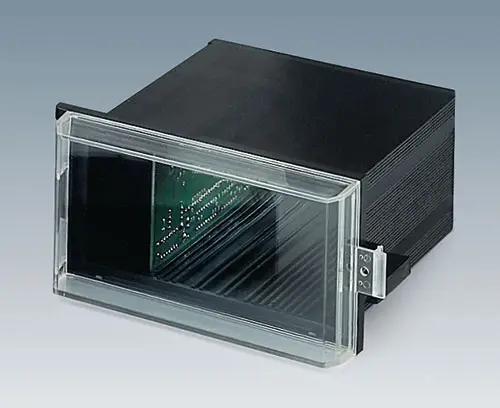

  • couvercle transparent pour protéger les éléments d‘affichage et de commande (tailles 96 x 48 - 144 x 144)
  • guides pour cartes à circuits imprimés, etc. ; intégrés sur 2 ou 4 côtés
  • degré de protection < IP 40

Domaines d‘applications

  • Utilisation universelle
  • Convient en particulier pour les applications dans la technique de mesure, de commande et de régulation
  • Choix du modèle
  • Accessoires
  • Données techniques
  • Options de produit

Choisissez le modèle et la taille(s) et cliquez sur Recherche >>.



Boitiers

BOITIERS ENCASTRABLES TYPE A

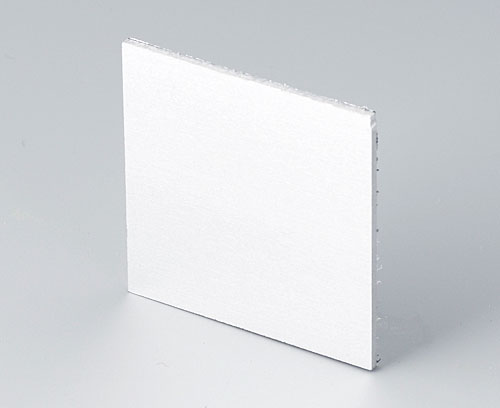

B6112111 Plaque avant

B6112111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6112111

Plaque avant Aluminium
anodisé mat
43,6x43,6x1,5mm
B6112112 Face arrière

B6112112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 face arrière

Fermer

B6112112

Face arrière Aluminium
anodisé mat
42,2x29,6x1mm

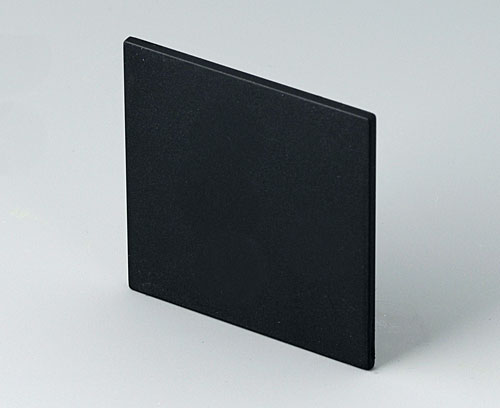

B6112221 Plaque avant

B6112221

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6112221

Plaque avant PPO (UL 94 V-0)
noir RAL 9005
43,7x43,7x2mm
B6112222 Face arrière

B6112222

Face arrière Face arrière pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 face arrière

Fermer

B6112222

Face arrière PPO (UL 94 V-0)
noir RAL 9005
42,3x29,6x1,8mm

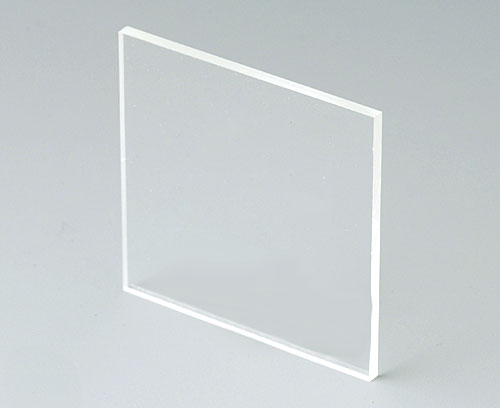

B6112331 Plaque avant

B6112331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6112331

Plaque avant Verre acrylique
transparent
43,6x43,6x2mm
B6112341 Plaque avant

B6112341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6112341

Plaque avant Verre acrylique
rouge transparent
43,6x43,6x2mm
B6112451 Plaque avant

B6112451

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6112451

Plaque avant PC (IR)
43,7x43,7x2mm

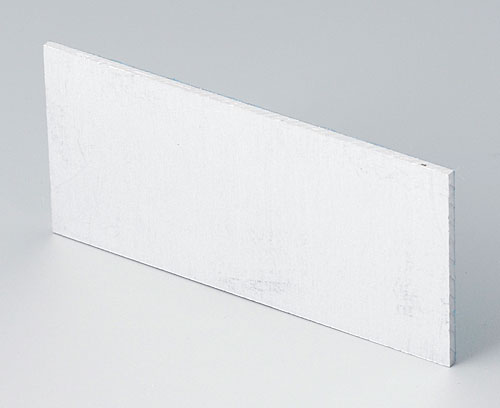

B6121111 Plaque avant

B6121111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 36 TYPE A.

Fourniture 1 plaque avant

Fermer

B6121111

Plaque avant Aluminium
anodisé mat
67,7x31,6x1,5mm

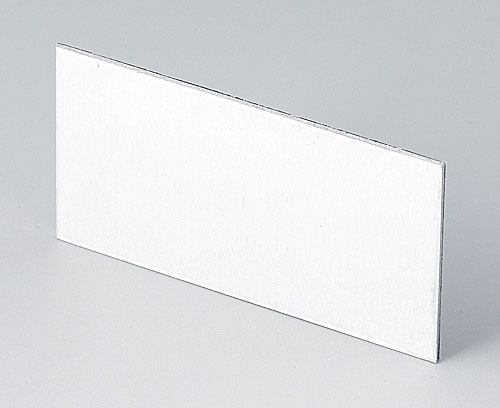

B6121112 Face arrière

B6121112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 72 x 36 TYPE A.

Fourniture 1 face arrière

Fermer

B6121112

Face arrière Aluminium
anodisé mat
57,6x28,6x1mm
B6121221 Plaque avant

B6121221

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 36 TYPE A.

Fourniture 1 plaque avant

Fermer

B6121221

Plaque avant PPO (UL 94 V-0)
noir RAL 9005
67,8x31,7x2mm

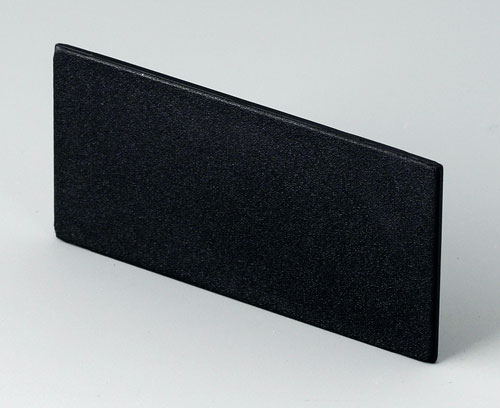

B6121222 Face arrière

B6121222

Face arrière Face arrière pour BOITIERS ENCASTRABLES 72 x 36 TYPE A.

Fourniture 1 face arrière

Fermer

B6121222

Face arrière PPO (UL 94 V-0)
noir RAL 9005
57,6x28,7x1,5mm
B6121331 Plaque avant

B6121331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 36 TYPE A.

Fourniture 1 plaque avant

Fermer

B6121331

Plaque avant Verre acrylique
transparent
67,7x31,6x2mm

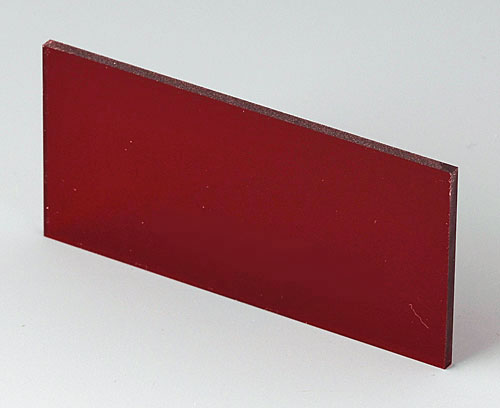

B6121341 Plaque avant

B6121341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 36 TYPE A.

Fourniture 1 plaque avant

Fermer

B6121341

Plaque avant Verre acrylique
rouge transparent
67,7x31,6x2mm
B6121451 Plaque avant

B6121451

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 36 TYPE A.

Fourniture 1 plaque avant

Fermer

B6121451

Plaque avant PC (IR)
67,8x31,8x2mm

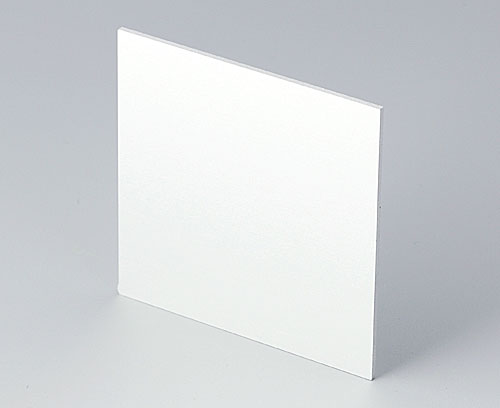

B6123111 Plaque avant

B6123111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6123111

Plaque avant Aluminium
anodisé mat
67,5x67,5x1,5mm

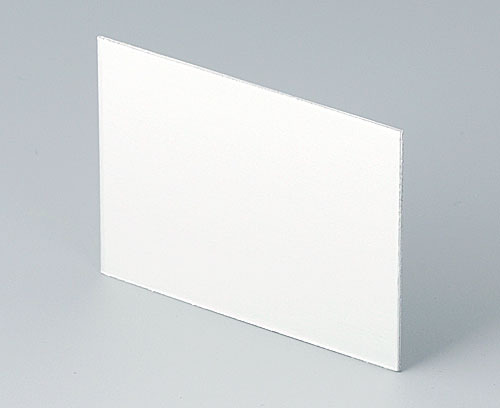

B6123112 Face arrière

B6123112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 face arrière

Fermer

B6123112

Face arrière Aluminium
anodisé mat
63,7x49,1x1mm
B6123221 Plaque avant

B6123221

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6123221

Plaque avant PPO (UL 94 V-0)
noir RAL 9005
67,6x67,6x2mm

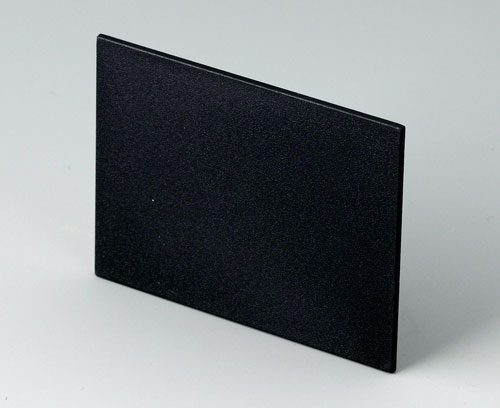

B6123222 Face arrière

B6123222

Face arrière Face arrière pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 face arrière

Fermer

B6123222

Face arrière PPO (UL 94 V-0)
noir RAL 9005
63,8x49,2x1,7mm

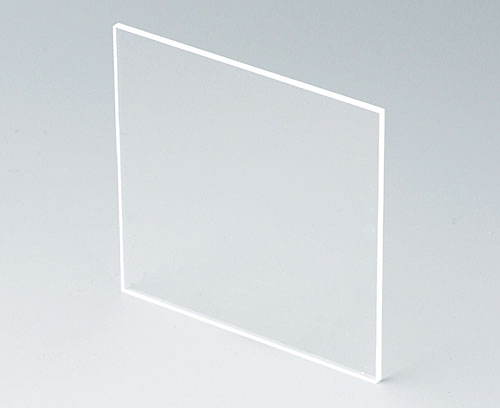

B6123331 Plaque avant

B6123331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6123331

Plaque avant Verre acrylique
transparent
67,5x67,5x2mm
B6123341 Plaque avant

B6123341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6123341

Plaque avant Verre acrylique
rouge transparent
67,5x67,5x2mm
B6123451 Plaque avant

B6123451

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6123451

Plaque avant PC (IR)
67,6x67,6x2mm

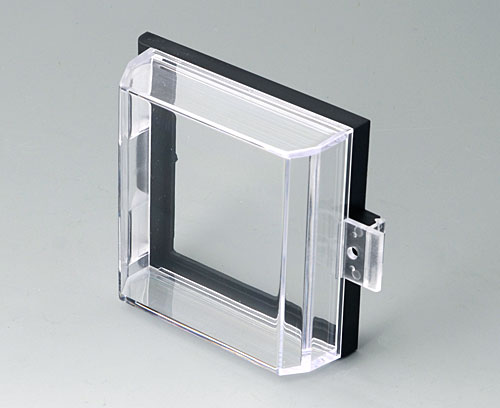

B6123533 Couvercle de protection

B6123533

Couvercle de protection Couvercle de protection pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 couvercle de protection

Fermer

B6123533

Couvercle de protection PC
transparent

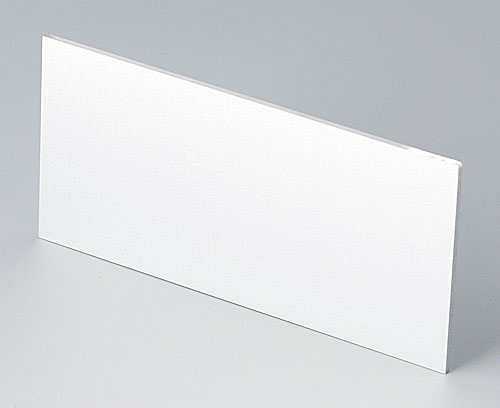

B6132111 Plaque avant

B6132111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6132111

Plaque avant Aluminium
anodisé mat
91,5x43,4x1,5mm

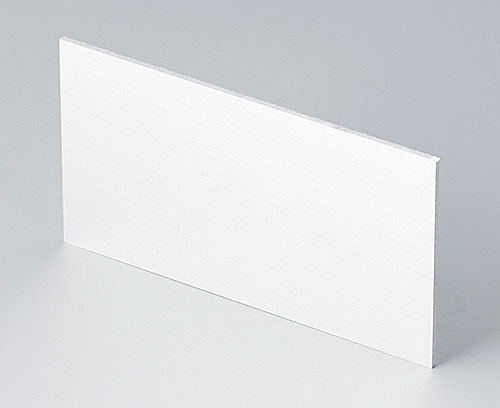

B6132112 Face arrière

B6132112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 face arrière

Fermer

B6132112

Face arrière Aluminium
anodisé mat
73,5x39,6x1mm

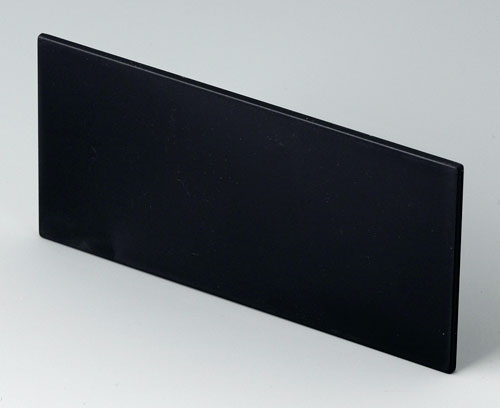

B6132221 Plaque avant

B6132221

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6132221

Plaque avant PPO (UL 94 V-0)
noir RAL 9005
91,6x43,5x2mm
B6132222 Face arrière

B6132222

Face arrière Face arrière pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 face arrière

Fermer

B6132222

Face arrière PPO (UL 94 V-0)
noir RAL 9005
73,6x39,75x1,7mm
B6132331 Plaque avant

B6132331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6132331

Plaque avant Verre acrylique
transparent
91,5x43,4x2mm
B6132341 Plaque avant

B6132341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6132341

Plaque avant Verre acrylique
rouge transparent
91,5x43,4x2mm
B6132451 Plaque avant

B6132451

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 plaque avant

Fermer

B6132451

Plaque avant PC (IR)
91,6x43,5x2mm

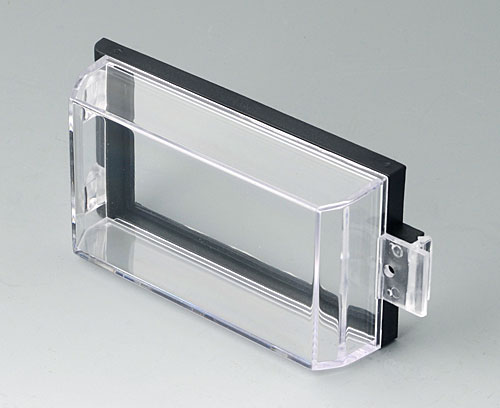

B6132533 Couvercle de protection

B6132533

Couvercle de protection Couvercle de protection pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 couvercle de protection

Fermer

B6132533

Couvercle de protection PC
transparent
B6134111 Plaque avant

B6134111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 96 TYPE A.

Fourniture 1 plaque avant

Fermer

B6134111

Plaque avant Aluminium
anodisé mat
90,6x90,6x1,5mm
B6134112 Face arrière

B6134112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 96 x 96 TYPE A.

Fourniture 1 face arrière

Fermer

B6134112

Face arrière Aluminium
anodisé mat
86,7x71,7x1,5mm
B6134221 Plaque avant

B6134221

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 96 TYPE A.

Fourniture 1 plaque avant

Fermer

B6134221

Plaque avant PPO (UL 94 V-0)
noir RAL 9005
90,7x90,7x2mm
B6134222 Face arrière

B6134222

Face arrière Face arrière pour BOITIERS ENCASTRABLES 96 x 96 TYPE A.

Fourniture 1 face arrière

Fermer

B6134222

Face arrière PPO (UL 94 V-0)
noir RAL 9005
86,8x71,8x1,7mm
B6134331 Plaque avant

B6134331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 96 TYPE A.

Fourniture 1 plaque avant

Fermer

B6134331

Plaque avant Verre acrylique
transparent
90,6x90,6x2,2mm
B6134341 Plaque avant

B6134341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 96 TYPE A.

Fourniture 1 plaque avant

Fermer

B6134341

Plaque avant Verre acrylique
rouge transparent
90,6x90,6x2mm
B6134451 Plaque avant

B6134451

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 96 TYPE A.

Fourniture 1 plaque avant

Fermer

B6134451

Plaque avant PC (IR)
90,7x90,7x2,2mm
B6134533 Couvercle de protection

B6134533

Couvercle de protection Couvercle de protection pour BOITIERS ENCASTRABLES 96 x 96 TYPE A.

Fourniture 1 couvercle de protection

Fermer

B6134533

Couvercle de protection PC
transparent
B6143111 Plaque avant

B6143111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6143111

Plaque avant Aluminium
anodisé mat
139,2x67,3x1,5mm
B6143112 Face arrière

B6143112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 144 x 72 TYPE A.

Fourniture 1 face arrière

Fermer

B6143112

Face arrière Aluminium
anodisé mat
118,9x62,6x1,5mm
B6143221 Plaque avant

B6143221

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6143221

Plaque avant PPO (UL 94 V-0)
noir RAL 9005
139,3x67,5x2mm
B6143222 Face arrière

B6143222

Face arrière Face arrière pour BOITIERS ENCASTRABLES 144 x 72 TYPE A.

Fourniture 1 face arrière

Fermer

B6143222

Face arrière PPO (UL 94 V-0)
noir RAL 9005
119,1x62,7x2mm
B6143331 Plaque avant

B6143331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6143331

Plaque avant Verre acrylique
transparent
139,2x67,3x2mm
B6143341 Plaque avant

B6143341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6143341

Plaque avant Verre acrylique
rouge transparent
139,2x67,3x2mm
B6143451 Plaque avant

B6143451

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 72 TYPE A.

Fourniture 1 plaque avant

Fermer

B6143451

Plaque avant PC (IR)
139,2x67,4x2mm
B6143533 Couvercle de protection

B6143533

Couvercle de protection Couvercle de protection pour BOITIERS ENCASTRABLES 144 x 72 TYPE A.

Fourniture 1 couvercle de protection

Fermer

B6143533

Couvercle de protection PC
transparent
B6145111 Plaque avant

B6145111

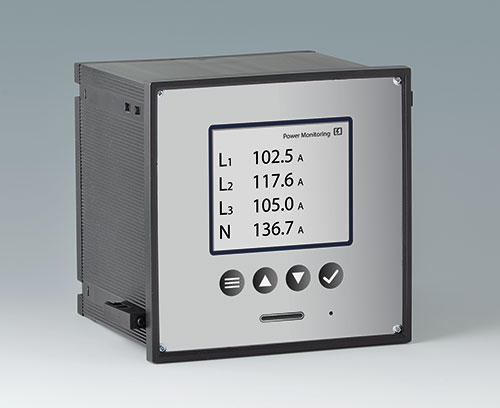

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 plaque avant, 4 vis

Fermer

B6145111

Plaque avant Aluminium
anodisé mat
138x138x1,5mm
B6145112 Face arrière

B6145112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 face arrière

Fermer

B6145112

Face arrière Aluminium
anodisé mat
131,3x118,6x1,5mm
B6145331 Plaque avant

B6145331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 plaque avant, 4 vis

Fermer

B6145331

Plaque avant Verre acrylique
transparent
138x138x3mm
B6145341 Plaque avant

B6145341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 plaque avant, 4 vis

Fermer

B6145341

Plaque avant Verre acrylique
rouge transparent
138x138x3mm
B6145533 Couvercle de protection

B6145533

Couvercle de protection Couvercle de protection pour BOITIERS ENCASTRABLES 144 x 144 TYPE A.

Fourniture 1 couvercle de protection, 1 jeu de joints

Fermer

B6145533

Couvercle de protection PC
transparent

Options de produit pour Boitiers Encastrables Type A

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises.
