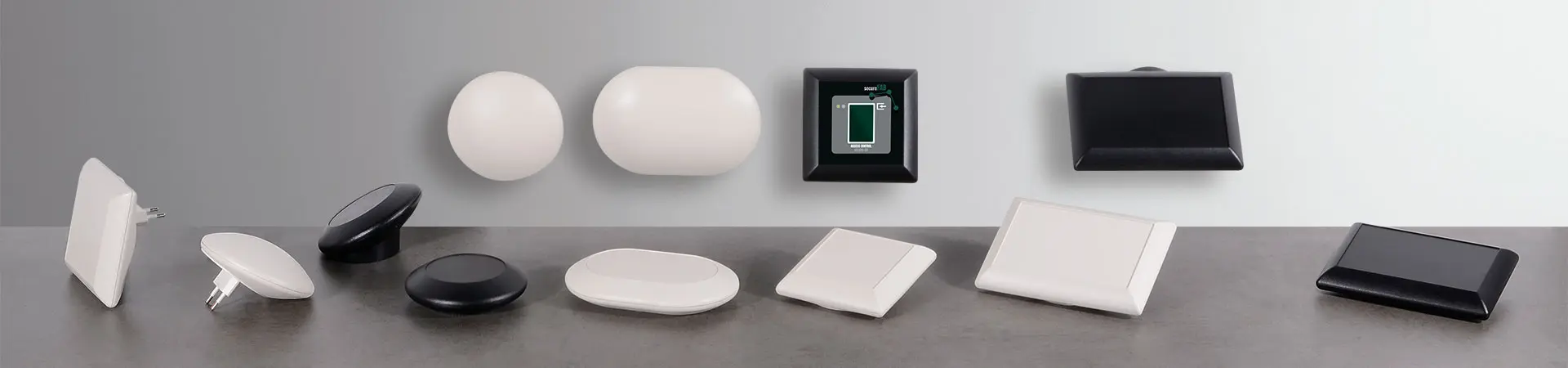

Art-Case

Boitiers en matière plastique à géométrie inégalée

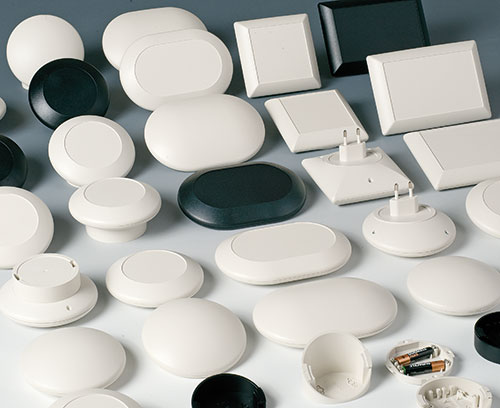

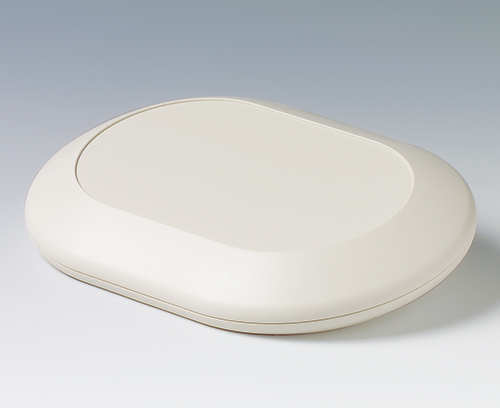

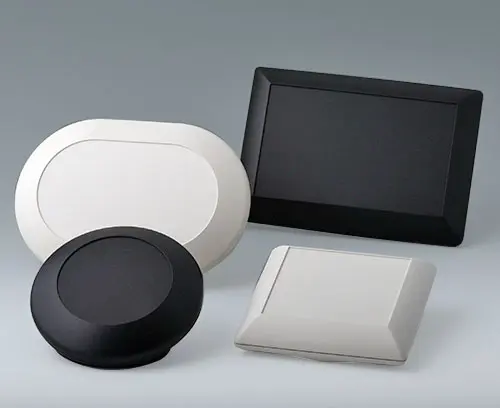

La série des boitiers ART-CASE avec les formes de base « rond », « carré », « ovale » et « rectangulaire » définit les nouveaux standards en matière de design et de fonctionnalité.

  • un design de boitiers incomparable, l‘idéal pour les appareils utilisés à l‘intérieur, dans l‘environnement immédiat de l‘habitat et du monde du travail.
  • 4 designs sont disponibles, chacun avec deux couleurs standards

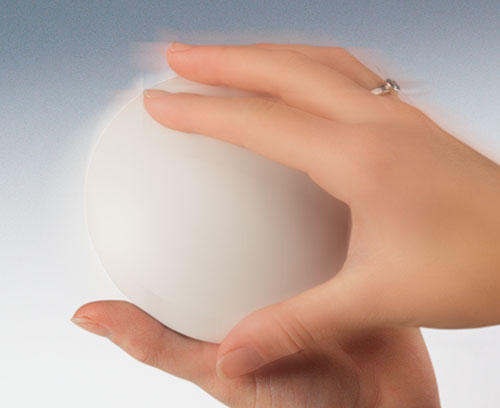

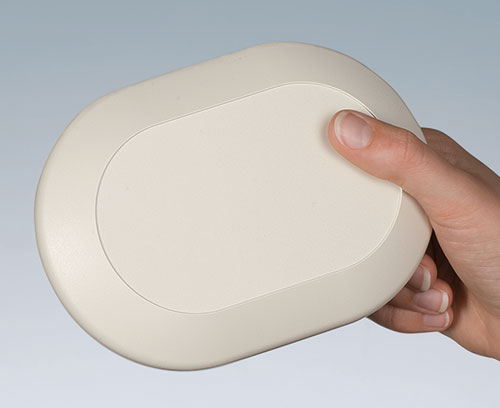

  • grand choix de combinaisons possibles permettant l‘utilisation en tant que boitier de table, boitier pupitre, mural, plafonnier ou boitier manuel
  • ci-après, les combinaisons possibles partant des parties inférieures « plan » ou « pupitre » :

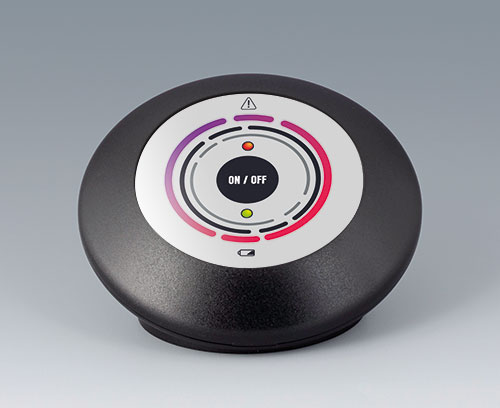

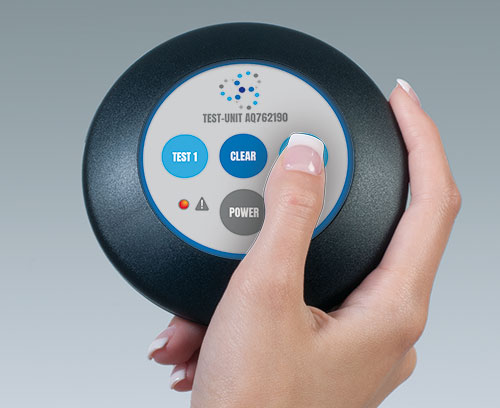

  • partie supérieure convexe (H) ou plate avec zone de commande en retrait (F)
  • couvercle simplement pour fermer, ou pour servir de couvercle au compartiment piles

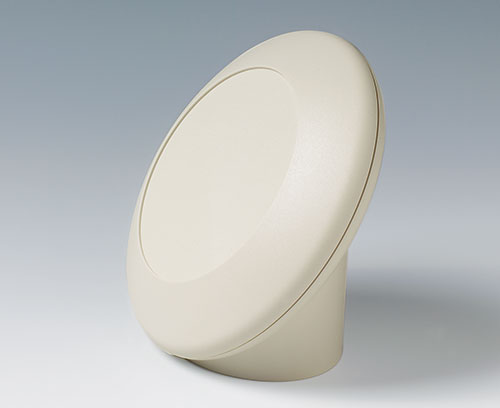

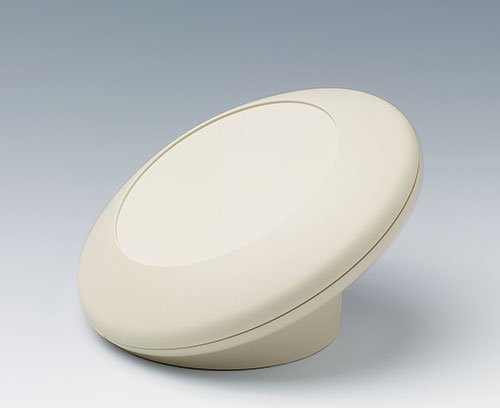

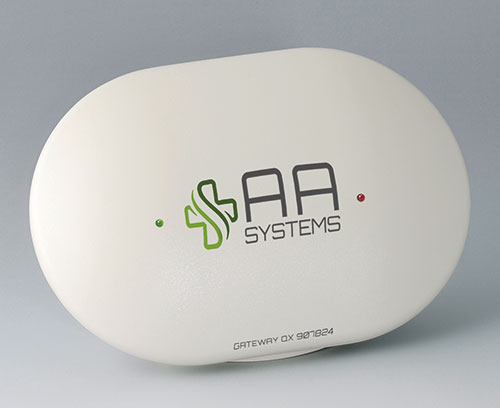

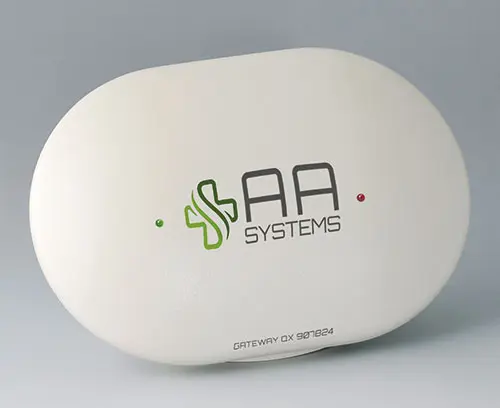

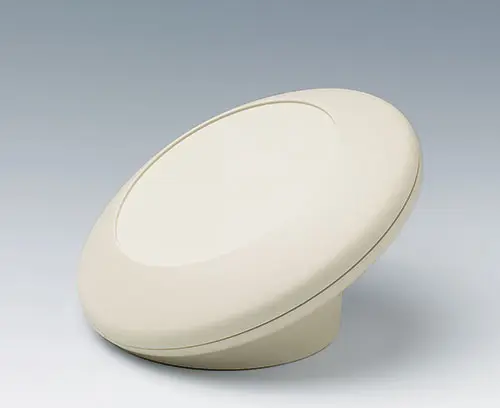

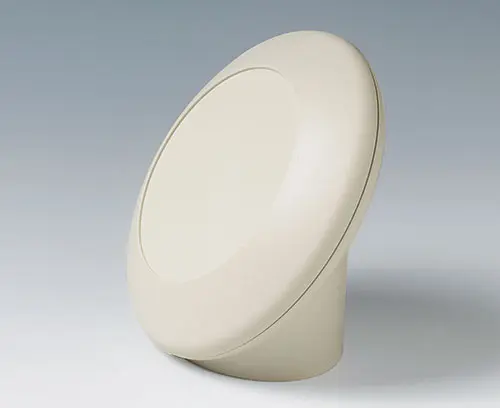

  • socles inclinés de 30° ou 55° ; favorisent un angle de positionnement et de montage ergonomique

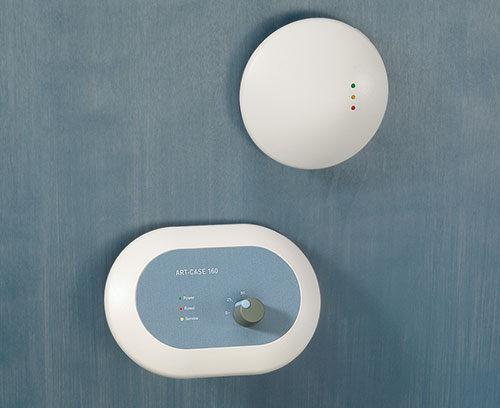

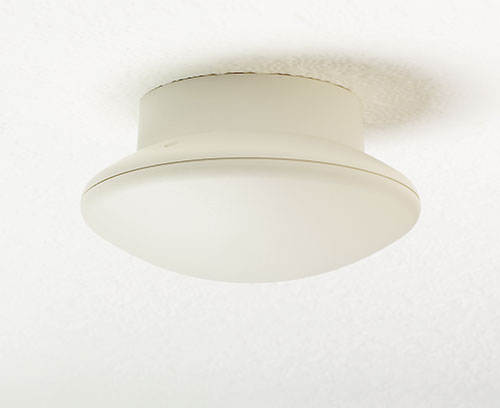

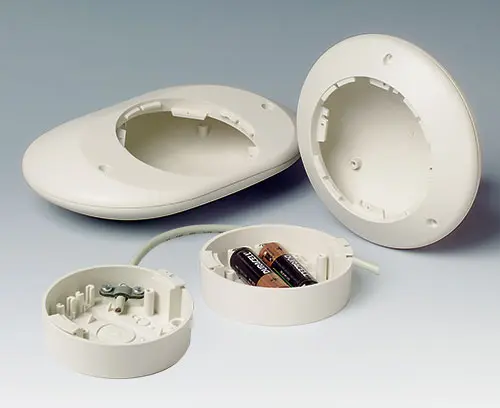

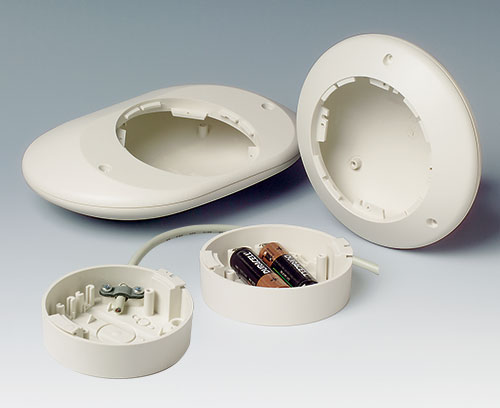

  • socle plat servant d‘entretoise pour l‘installation au plafond/au mur ; y compris 2 supports pour piles rondes AA et décharge de traction

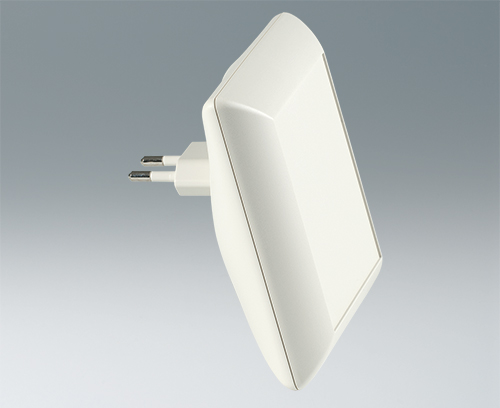

  • connecteur prise Euro conforme à la norme DIN VDE 0620 partie 101 ; les pièces du connecteur sont fabriquées avec un matériau ignifuge (UL 94 V-0)

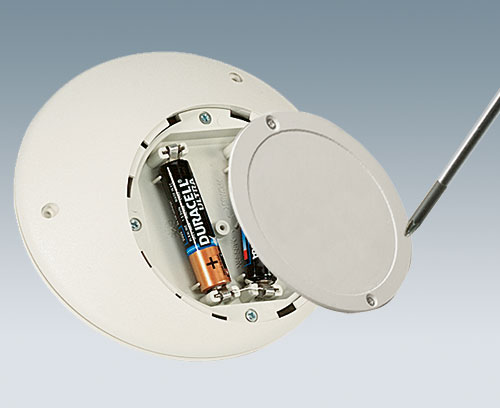

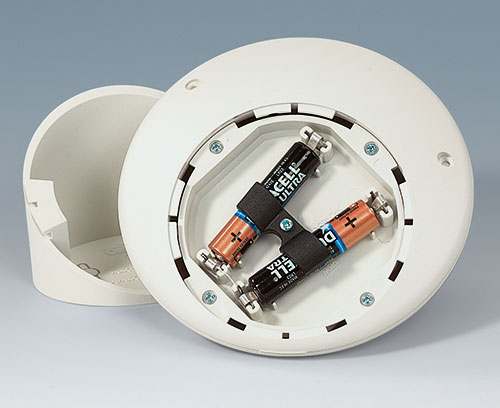

  • compartiment piles pour 2 piles rondes AAA en accessoire
  • degré de protection IP 40
  • bossages de fixation pour circuits imprimés et composants
Créer PDF
  • Exemples d'applications

Domaines d‘applications

Ces boitiers sont prédestinés aux applications électrotechniques et électroniques d’intérieur, par ex.
  • Unités d’émission-réception dans la technique des bâtiments et la domotique
  • Technique médicale
  • Santé
  • Périphériques informatiques
  • Technologie de réseau
  • Sécurité
  • Capteurs, optoélectronique
  • Choix du modèle
  • Accessoires
  • Options de produit

Choisissez le modèle et la taille(s) et cliquez sur Recherche >>.

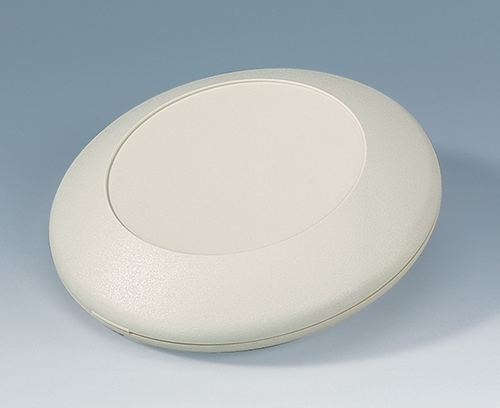

Design R

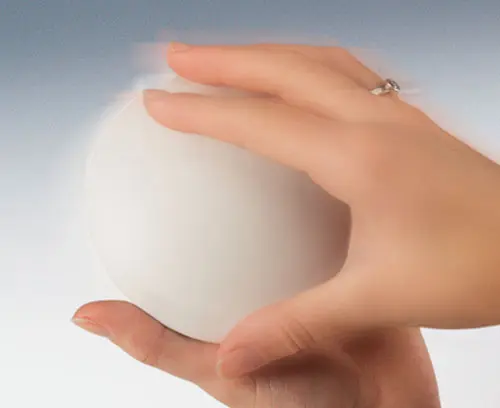

ART-CASE R

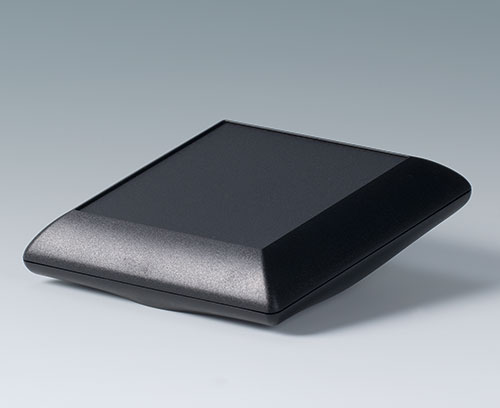

Design S

ART-CASE S

Design O

ART-CASE O

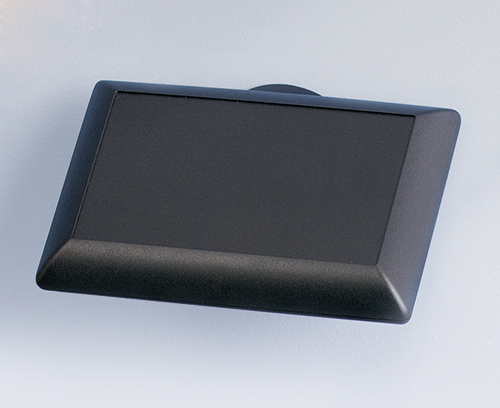

Design E

ART-CASE E

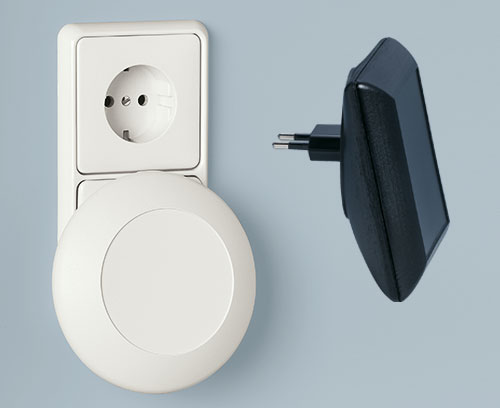

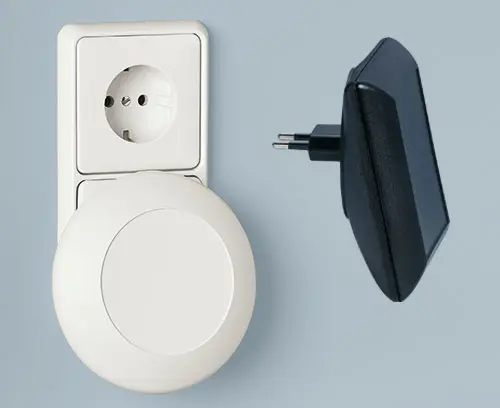

Avec module connecteur Euro

ART-CASE avec module connecteur Euro

A9166001 Contacts à fiches, 2 x AAA

A9166001

Contacts à fiches, 2 x AAA Pour contacter les piles.

Fourniture 4 contacts simples

Fermer

A9166001

Contacts à fiches, 2 x AAA Acier
étamé
A9166002 Ressorts de contact, 2 x AAA

A9166002

Ressorts de contact, 2 x AAA En cominaison avec des ressorts de contacts A9166001 il est possible d'utilliser un contact de pontage et pour cette raison une intallation en série, aussi.

Fourniture 1 ressorts de contact

Fermer

A9166002

Ressorts de contact, 2 x AAA Acier
étamé
A9166003 Support de pile, 2 x AAA

A9166003

Support de pile, 2 x AAA Le support à piles perment une très bonne tenue des 2 piles rondes R03 1,5 V (AAA) et assure par conséquent une fixation sûre de l'alimantation en courant interne.

Fourniture 1 support à piles, 1 vis autotaraudeuse

Fermer

A9166003

Support de pile, 2 x AAA PA 6 (UL 94 HB)
noir RAL 9005
A9190002 Ressorts de contact, 2xN/2xAA/2xAAA

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA Acier
étamé
A9199005 Décharge de traction

A9199005

Décharge de traction Barrette pour protéger les câbles. Pour câble diamètre environ 5-7 mm.

Fourniture 1 compensation des efforts de traction, 2 vis

Fermer

A9199005

Décharge de traction PA 6
volcan
A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9207150

Pieds anti-glissant 6,5 x 2 mm transparent
B5111107 Logement de pile, 2 x AAA

B5111107

Logement de pile, 2 x AAA Utilisation : pour 2 piles rondes R03 (AAA).

Fourniture 1 logement pile, jeu de montage

Fermer

B5111107

Logement de pile, 2 x AAA ABS (UL 94 HB)
gris blanc RAL 9002
B5111109 Logement de pile, 2 x AAA

B5111109

Logement de pile, 2 x AAA Utilisation : pour 2 piles rondes R03 (AAA).

Fourniture 1 logement pile, jeu de montage

Fermer

B5111109

Logement de pile, 2 x AAA ABS (UL 94 HB)
noir RAL 9005
B5111201 Jeu de vis

B5111201

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 5 mm, type PZ1.

Fourniture 4 vis

Fermer

B5111201

Jeu de vis
B5111307 Jeu de support mural

B5111307

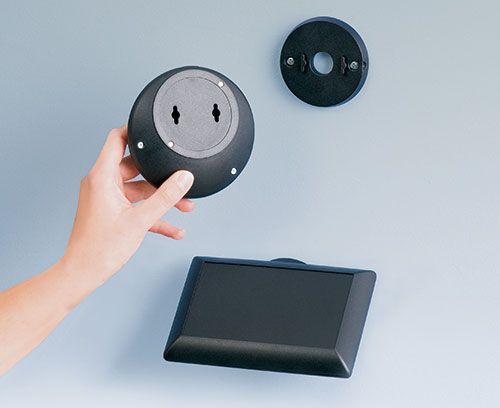

Jeu de support mural Convient pour toutes les versions (excepté avec connecteur Euro) et permet une fixation sûre du boitier au mur (usinage couvercle/socle nécessaire).

Fourniture Jeu de support mural, vis de sécurité

Fermer

B5111307

Jeu de support mural ABS (UL 94 HB)
gris blanc RAL 9002
B5111309 Jeu de support mural

B5111309

Jeu de support mural Convient pour toutes les versions (excepté avec connecteur Euro) et permet une fixation sûre du boitier au mur (usinage couvercle/socle nécessaire).

Fourniture Jeu de support mural, vis de sécurité

Fermer

B5111309

Jeu de support mural ABS (UL 94 HB)
noir RAL 9005
B5111707 Protection antitorsion

B5111707

Protection antitorsion Pour empêcher un retrait intempestif su socle.

Fourniture Protection antitorsion, jeu de montage incl

Fermer

B5111707

Protection antitorsion ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour Art-Case

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
