BOITIER COQUILLES G 110, Vers. I

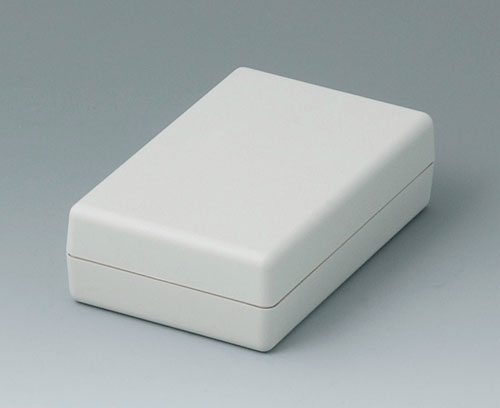

Boitier en plastique en deux parties. Face avant et face arrière fermées. Des guides et des goujons de fixation montés dans les parties supérieures et inférieures pour le montage de cartes à circuits imprimés.

Version

Sans logement piles

Fourniture

Partie supérieure, partie inférieure, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9406331

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "protection"

A9106095 Bandes de contact V, G 110

A9106095

Bandes de contact V, G 110 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

A9106095

Bandes de contact V, G 110
Produit ajouté à votre panier
A9106352 Jeu de joints G 110

A9106352

Jeu de joints G 110 Joints d'étanchéité à placer dans la rainure du boitier et pour assurer l'étanchéité entre les bossages pour la fixation par vis.

Fourniture 1 joint plat pour boitier, 4 joints d´étanchéité pour vis

A9106352

Jeu de joints G 110
Produit ajouté à votre panier

Accessoires "muraux/support"

A9204108 Pattes de fixation

A9204108

Pattes de fixation Support mural extérieur pour Boitiers Coquilles 110, 155 et 190. Fixation au boitier par vis spéciales pour boitier.

Fourniture 4 pattes de fixation

A9204108

Pattes de fixation
Produit ajouté à votre panier

gris silex RAL 7032
B1350048 Jeu de support mural

B1350048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 50 x 100 mm, jeu de montage

B1350048

Jeu de support mural
Produit ajouté à votre panier

gris silex RAL 7032

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

A9100002

Anneau
Produit ajouté à votre panier

volcan
A9172107 Clip de poche

A9172107

Clip de poche Clip de poche universel. Perçage pour la fixation: espacement entre les trous de perçage 20 mm, diamètre 4,2 mm.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.

Fourniture 1 clip de poche, jeu de montage

A9172107

Clip de poche
Produit ajouté à votre panier

gris blanc RAL 9002
62x30mm

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent
A9250807 Étrier basculable

A9250807

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

A9250807

Étrier basculable
Produit ajouté à votre panier

gris blanc RAL 9002
A9250817 Étrier basculable

A9250817

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

A9250817

Étrier basculable
Produit ajouté à votre panier

gris blanc RAL 9002

Options de produit pour A9406331

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : jeu de joints
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
72 mm
Profondeur
114 mm
Hauteur
33 mm
Long. circuit imprimé,
partie inférieure
104 mm
Larg. circuit imprimé,
partie inférieure
54 mm
Long. circuit imprimé,
partie supérieure
104 mm
Long. circuit imprimé,
partie supérieure
54 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
87 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9406331 et transmettez-nous votre demande de devis.
