ER123059 SYNERGY R120

ER123059

SYNERGY R120

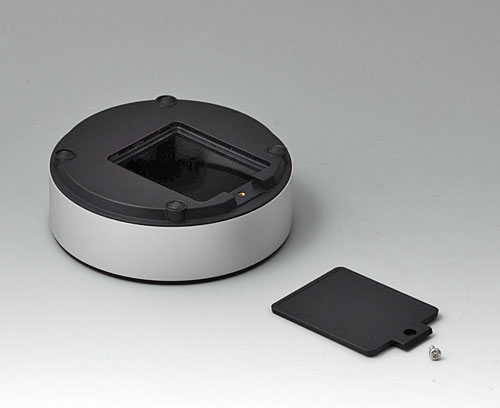

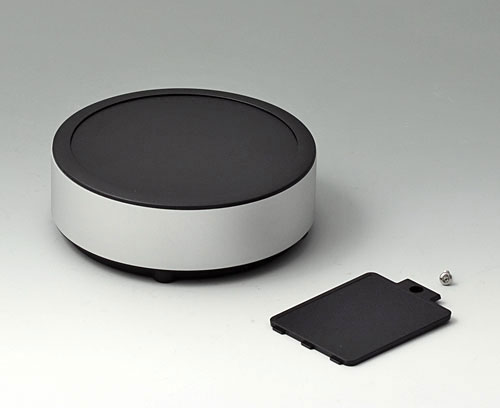

Boitier en quatre parties s’adaptant à de multiples domaines d’application. Cadre de base solide en aluminium, sablé par billes de verre et anodisé. Éléments en matière plastique, réalisés en ASA+PC-FR qui offre une bonne résistance aux ultraviolets et aux flammes. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Partie supérieure avec surface en creux pour la protection du clavier à membrane. Partie inférieure avec ouverture et couvercle à visser : pratique pour un compartiment pile ou pour accéder à l'intérieur, par ex. carte mémoire ou piles directement fixées sur le circuit imprimé. Kit compartiment piles pour trois piles AA avec ressorts de contact, clips de pile, support de pile bouton et éléments de fixation au mur en accessoires.

Fourniture

Partie supérieure, partie inférieure, couvercle, profilés aluminium, jeu de montage

  • Composants du système utilisables
  • Options de produit

Accessoires "piles"

A9193033 Protection contre l'inversion de polarité, pôle positif

A9193033

Protection contre l'inversion de polarité, pôle positif Pour clip de pile, pile ronde AA. Simple à enficher. Empêche le contact en cas d’insertion erronée de la pile. 1 pièce nécessaire par pile ronde.

Fourniture 1 protection contre l’inversion de polarité

Fermer

A9193033

Protection contre l'inversion de polarité, pôle positif ABS (UL 94 HB)
gris blanc RAL 9002
A9193034 Protection contre l'inversion de polarité, pôle positif

A9193034

Protection contre l'inversion de polarité, pôle positif Pour clip de pile, pile ronde AAA. Simple à enficher. Empêche le contact en cas d’insertion erronée de la pile. 1 pièce nécessaire par pile ronde.

Fourniture 1 protection contre l’inversion de polarité

Fermer

A9193034

Protection contre l'inversion de polarité, pôle positif ABS (UL 94 HB)
gris blanc RAL 9002
A9193035 Clip de pile

A9193035

Clip de pile Pour piles rondes AA. À fixer sur le circuit imprimé. 2 pièces nécessaires par pile ronde.

Fourniture 1 clip de pile

Fermer

A9193035

Clip de pile Acier
nickelé
A9193036 Clip de pile

A9193036

Clip de pile Pour piles rondes AAA. À fixer sur le circuit imprimé. 2 pièces nécessaires par pile ronde.

Fourniture 1 clip de pile

Fermer

A9193036

Clip de pile Acier
nickelé
A9193037 Support de pile ronde R09

A9193037

Support de pile ronde R09 Pour piles rondes de 20 mm de diamètre, par ex. CR2016, CR2025, CR2032. À fixer sur le circuit imprimé.

Version Horizontale

Fourniture 1 support de pile ronde R09

Fermer

A9193037

Support de pile ronde R09
A9193038 Support de pile ronde R09

A9193038

Support de pile ronde R09 Pour piles rondes de 23 mm de diamètre, par ex. CR2320, CR2325, CR2354. À fixer sur le circuit imprimé.

Version Horizontale

Fourniture 1 support de pile ronde R09

Fermer

A9193038

Support de pile ronde R09
A9193039 Support de pile ronde R09

A9193039

Support de pile ronde R09 Pour piles rondes de 12 mm de diamètre, par ex. CR1216, CR1220. À fixer sur le circuit imprimé.

Version Horizontale

Fourniture 1 support de pile ronde R09

Fermer

A9193039

Support de pile ronde R09
A9193040 Support de pile ronde R09

A9193040

Support de pile ronde R09 Pour piles rondes de 16 mm de diamètre, par ex. CR1612, CR1620. À fixer sur le circuit imprimé.

Version Horizontale

Fourniture 1 support de pile ronde R09

Fermer

A9193040

Support de pile ronde R09
EZ040609 Logement de pile, 3 x AA

EZ040609

Logement de pile, 3 x AA Pour 3 piles rondes 1,5 V (AA). Si vous souhaitez installer un circuit imprimé au-dessus du logement pile, le kit d’extension (EZ031209) est nécessaire.

Fourniture 1 logement de pile, ressorts de contact

Fermer

EZ040609

Logement de pile, 3 x AA ASA+PC-FR (UL 94 V-0)
noir RAL 9005

Accessoires "muraux/support"

A9305019 Jeu de support mural

A9305019

Jeu de support mural D’utilisation universelle pour petits boitiers en matière plastique à base plane.
L’adaptateur (45 x 58 mm) se fixe sur le boitier à l’aide de pellicules adhésives double face*. Il permet d’emboîter rapidement le boitier sur le support, celui-ci pouvant ensuite être vissé au mur ; en alternative, la fixation peut également se faire par pellicule adhésive* (article séparé disponible en accessoire). Protection contre le retrait à l’aide d’une goupille de sûreté.

*Découpes de pellicule adhésive double face avec support mousse.

Fourniture 1 adaptateur, 2 pellicules adhésives, 1 support, 2 goupilles de sûreté

Fermer

A9305019

Jeu de support mural ASA+PC-FR (UL 94 V-0)
noir RAL 9005
EZ030109 Kit de support mural

EZ030109

Kit de support mural En option, fixation murale au moyen d'une seule vis ou.

Fourniture 1 porte et le couvercle, 2 pieds anti-dérapants

Fermer

EZ030109

Kit de support mural ASA+PC-FR (UL 94 V-0)
noir RAL 9005

Accessoires "vis"

A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
EZ031209 Kit d'extension

EZ031209

Kit d'extension Pour rehausser les bossages de fixation des circuits dans la partie inférieure. Nécessaire lors de l'installation d'une PCB au-dessus du compartiment piles (en acc.) en partie inférieure.

Fourniture 4 extensions, 4 vis (Torx 8)

Fermer

EZ031209

Kit d'extension ASA+PC-FR (UL 94 V-0)
noir RAL 9005

Options de produit pour ER123059

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Aluminium AlMgSi 0,5
Cadre
ASA+PC-FR (UL 94 V-0)
Éléments en matière plastique
Degré de protection
Couleur
Cadre anodisé mat,
Éléments en matière plastique noir RAL 9005
Diamètre
⌀ 120 mm
Hauteur
40 mm
Dia. circuit imprimé
partie inférieure
⌀ 107 mm
Dia. circuit imprimé,
partie supérieure
⌀ 111 mm
Diamètre clavier
⌀ 102 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication liées au matériau.

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Autres informations

Poids/1 pc
178 g
No. de tarif marchandise
(produit OKW)
76042100
Pays d'origine
Allemagne
