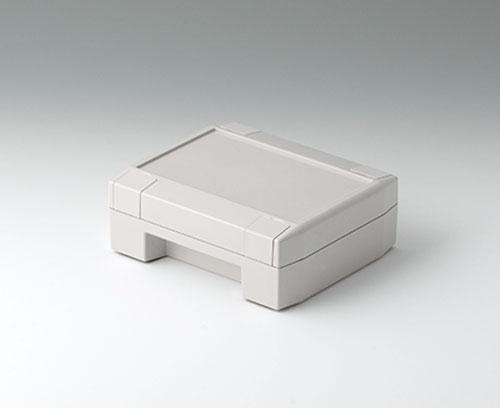

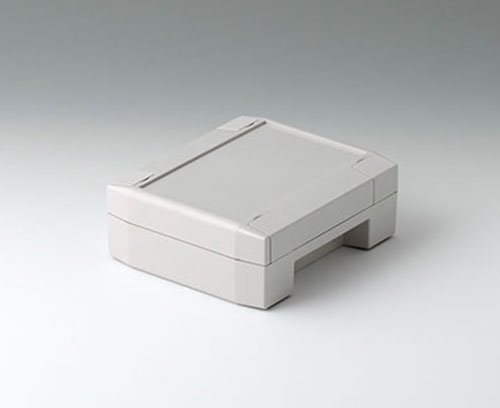

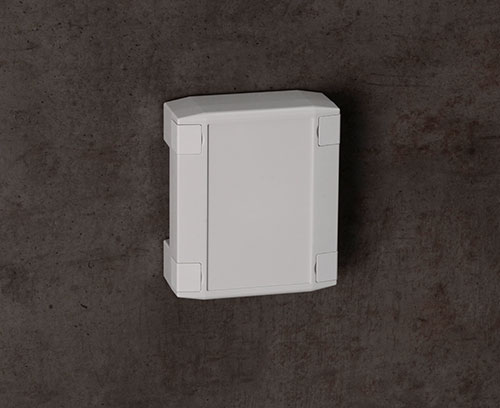

C8011132 SOLID-BOX 115

C8011132

SOLID-BOX 115

Boitier industriel fonctionnel de haute qualité - robuste, étanche et élégant à la fois ! Surface du boitier polie brillante avec cache-vis design permettant un vissage dissimulé du boitier en dehors de la zone d'étanchéité. Le joint est déjà inséré dans la partie supérieure. Zone en retrait pour protéger un clavier à membrane ou une étiquette design.
Bossages de fixation pour circuits imprimés ou plaques de montage dans la partie inférieure et supérieure. Partie inférieure avec deux bossages supplémentaires avec surface d'appui pour la fixation d'un rail DIN.
Matériau plastique avec résistance accrue à la chaleur (Vicat/B 120 = 110 °C), inscription UL 94 V-0 à partir de 1,5 mm, test au fil incandescent (GWFI) : 960 °C pour 2,0 mm, ignifugation sans chlore ni brome.

Fourniture

1 partie inférieure et supérieure avec joint, 4 cache-vis design, kit de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "muraux/support"

C2299031 Charnières intérieures

C2299031

Charnières intérieures Pour maintenir le couvercle (partie supérieure) lors de l'ouverture du boitier.

Utilisation ROBUST-BOX : ces éléments de maintien du couvercle peuvent être fixés au choix à droite, à gauche, en haut ou en bas. Pas utilisables pour les tailles 200x300 et 240x360 mm.

Utilisation SOLID-BOX : logements préformés pour le montage sur le côté longitudinal de la partie inférieure et supérieure.

Fourniture 2 charnières, éléments de fixation

Fermer

C2299031

Charnières intérieures
Produit ajouté à votre panier
PP
teinte neutre

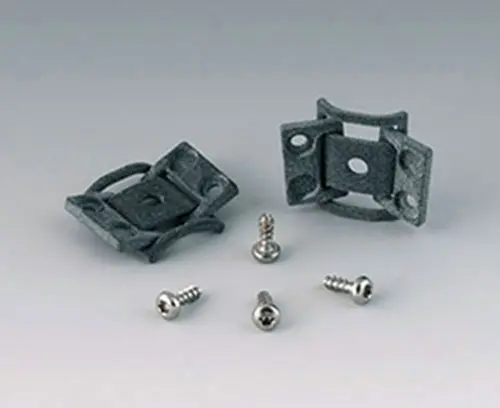

C8100360 Jeu de charnières

C8100360

Jeu de charnières Charnières (fabrication additive) pour sécuriser la partie supérieure lors de l'ouverture du boitier.
Montage simple dans les bossages de fixation existants sur le côté longitudinal des parties inférieure et supérieure.

Fourniture 2 charnières, 4 vis

Fermer

C8100360

Jeu de charnières
Produit ajouté à votre panier

Accessoires "vis"

A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier
A0399T20 Tournevis Torx T20

A0399T20

Tournevis Torx T20 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T20

Tournevis Torx T20
Produit ajouté à votre panier

Accessoires

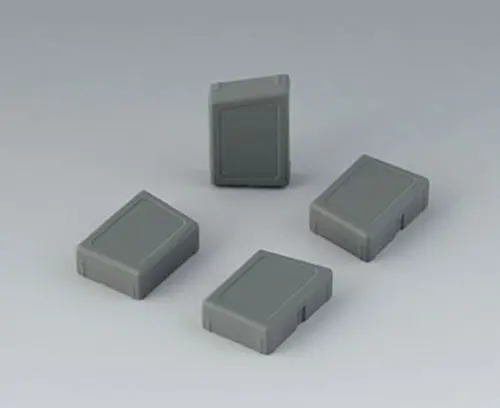

C8100188 Jeu de pieds de boitier

C8100188

Jeu de pieds de boitier Assurent une bonne stabilité lorsque le SOLID-BOX est utilisé comme boitier de table. Ils sont enfichés par le bas dans la partie inférieure du boitier et tiennent de manière autonome.

Fourniture 4 pieds de boitier

Fermer

C8100188

Jeu de pieds de boitier
Produit ajouté à votre panier
SEBS (TPE)
volcan

Options de produit pour C8011132

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations

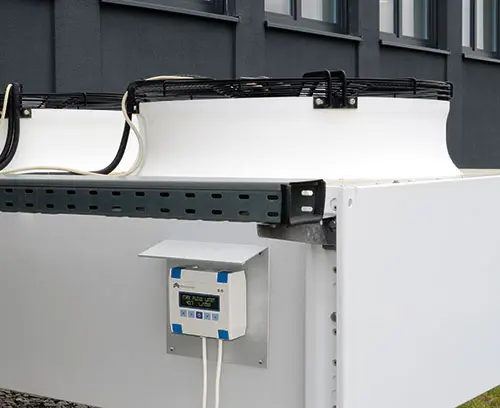

  • Ex. d'applications
  • Données commerciales
Degré de protection
Couleur
gris clair RAL 7035
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
135 mm
Largeur
115 mm
Hauteur
50 mm
Long. circuit imprimé,
partie inférieure
125 mm
Larg. circuit imprimé,
partie inférieure
72 mm
Long. circuit imprimé,
partie supérieure
125 mm
Long. circuit imprimé,
partie supérieure
72 mm
Longueur clavier
118,8 mm
Largeur clavier
73 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
255 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
