AltText

A9053219

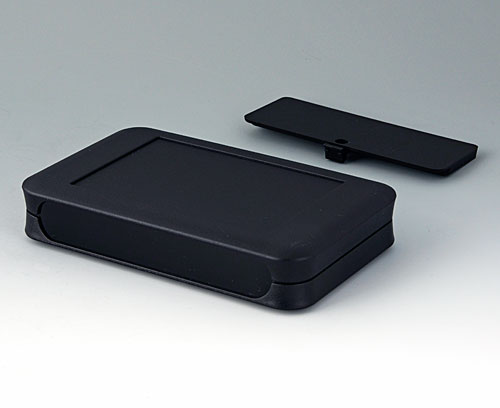

SOFT-CASE XL

Construction de boitier unique avec l' "orientation en largeur" en format de poche. Zone en creux pour des claviers. Possibilités de fixation pour des cartes imprimés dans la partie supérieure et inférieure. Bague intermédiaire en option pour accroître le volume comme accessoires. Réf. : fonction infragrouge seulement possible sans la bague intermédiaire/avec la bague intermédiaire en PMMA.

Version

Avec compartiment piles pour 4 x AA, accessible de l'extérieur

Fourniture

Partie supérieure et inférieure, couvercle du compartiment piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "bague intermédiaire"

AltText

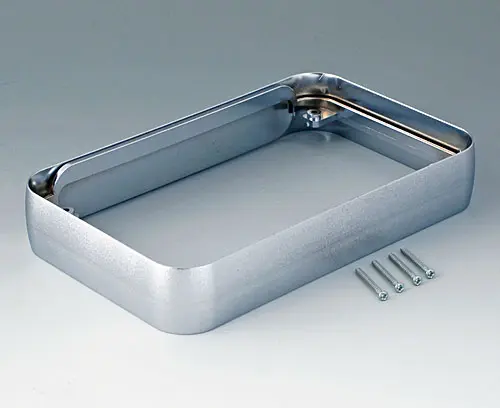

A9153011

Bague intermédiaire XL Version exigeante avec une surface métallique (RoHS-conforme). 5 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier.

Fourniture 1 bague intermédiaire, 1 jeu de montage (pour montage de boitier avec bague intermédiaire)

Fermer

A9153011

Bague intermédiaire XL
Produit ajouté à votre panier
ABS (UL 94 HB)
mat-chromé
96x154x26mm
AltText

A9153017

Bague intermédiaire XL Pour 5 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier. Sélection de couleur et designs individuels sur demande.

Fourniture 1 bague intermédiaire, 1 jeu de montage (pour montage de boitier avec bague intermédiaire)

Fermer

A9153017

Bague intermédiaire XL
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
96x154x26mm
AltText

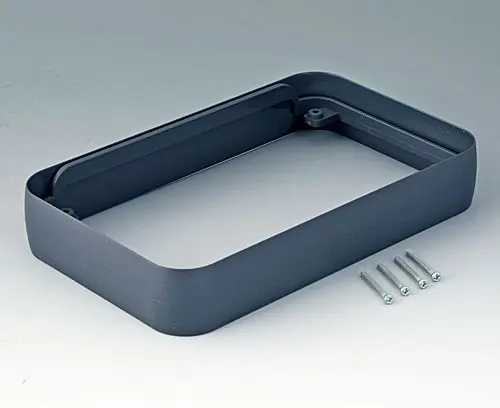

A9153018

Bague intermédiaire XL Pour 5 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier. Sélection de couleur et designs individuels sur demande.

Fourniture 1 bague intermédiaire, 1 jeu de montage (pour montage de boitier avec bague intermédiaire)

Fermer

A9153018

Bague intermédiaire XL
Produit ajouté à votre panier
ABS (UL 94 HB)
lava
96x154x26mm
AltText

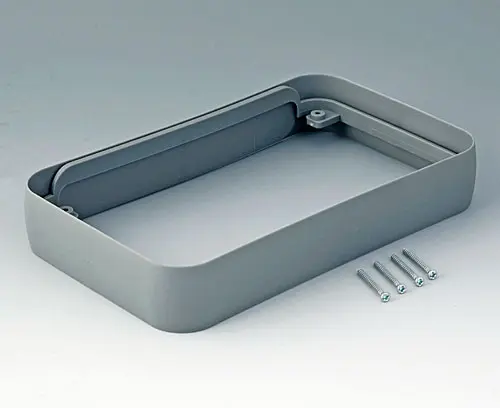

A9153118

Bague intermédiaire XL Sert comme un joint et protection contre les chocs et assure 5 mm plus de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier.

Fourniture 1 bague intermédiaire, 1 jeu de montage (pour montage de boitier avec bague intermédiaire)

Fermer

A9153118

Bague intermédiaire XL
Produit ajouté à votre panier
SEBS (TPE)
volcan
96x154x26mm
AltText

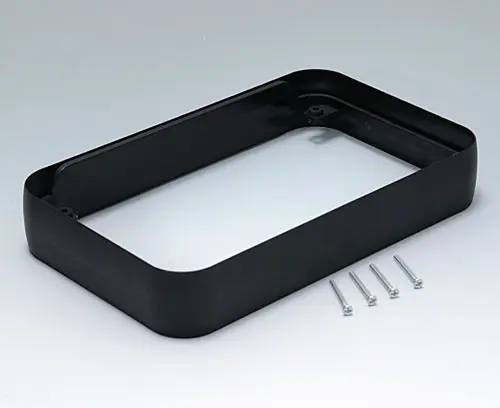

A9153219

Bague intermédiaire XL Pour 5 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier. Réf. : fonction infragouge seulement possible avec le boitier en PMMA.

Fourniture 1 bague intermédiaire, 1 jeu de montage (pour montage de boitier avec bague intermédiaire)

Fermer

A9153219

Bague intermédiaire XL
Produit ajouté à votre panier
PMMA (IR) (UL 94 HB)
noir RAL 9005
96x154x26mm

Accessoires "piles"

AltText

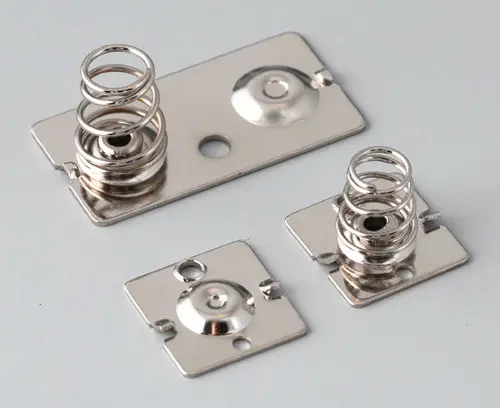

A9152010

Ressorts de contacts, 2/4 x AA Pour contacter les piles.

Fourniture 1 contact double, 2 contacts simples

Fermer

A9152010

Ressorts de contacts, 2/4 x AA
Produit ajouté à votre panier
Acier
nickelé

Accessoires "muraux/support"

AltText

A9152049

Combi-Clip Sert comme clip et/ou fixation murale. Montage orienté en largeur or en longueur (taille S seulement en longueur), pour échanger les piles, le clip se laisse enlever sans problème. Deux trous de montage diamètre 4,2 mm nécessaires.

Fourniture 1 jeu

Fermer

A9152049

Combi-Clip
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
45x27mm

Accessoires "porter"

AltText

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan
AltText

A9152049

Combi-Clip Sert comme clip et/ou fixation murale. Montage orienté en largeur or en longueur (taille S seulement en longueur), pour échanger les piles, le clip se laisse enlever sans problème. Deux trous de montage diamètre 4,2 mm nécessaires.

Fourniture 1 jeu

Fermer

A9152049

Combi-Clip
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
45x27mm

Accessoires "vis"

AltText

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier

Accessoires

AltText

A9152059

Étrier basculable Étrier pour obtenir une inclinaison ergonomique, longueur de côté 40 mm. Montage orienté en largeur or en longueur (taille S seulement en longueur). Deux trous de montage diamètre 4,2 mm nécessaires.

Fourniture 1 étrier basculable, jeu de montage

Fermer

A9152059

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour A9053219

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
92 mm
Largeur
150 mm
Hauteur
28 mm
Long. circuit imprimé,
partie inférieure
30 mm
Larg. circuit imprimé,
partie inférieure
140 mm
Long. circuit imprimé,
partie supérieure
82 mm
Long. circuit imprimé,
partie supérieure
140 mm
Longueur clavier
67,15 mm
Largeur clavier
101,05 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
125 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
