A9051209

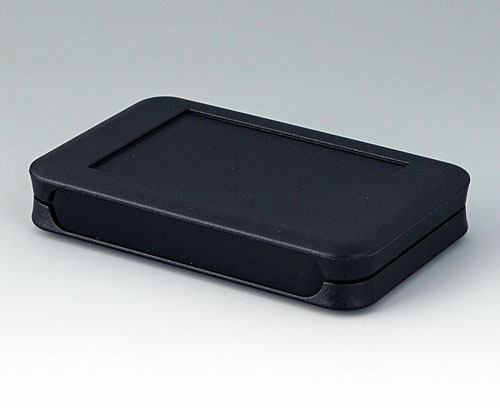

SOFT-CASE M

Construction de boitier unique avec l' "orientation en largeur" en format de poche. Zone en creux pour des claviers. Possibilités de fixation pour des cartes imprimés dans la partie supérieure et inférieure. Bague intermédiaire en option pour accroître le volume disponible. Joint d‘étanchéité en TPE permettant d‘atteindre le degré de protection IP 54 (voir accessoires).
Réf. : fonction infragrouge seulement possible sans la bague intermédiaire/avec la bague intermédiaire en PMMA.

Version

Sans compartiment piles

Fourniture

Partie supérieure et inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "bague intermédiaire"

AltText

A9151011

Bague intermédiaire M Version exigeante avec une surface métallique (RoHS-conforme). 3 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier.

Fourniture 1 bague intermédiaire.

Fermer

A9151011

Bague intermédiaire M
Produit ajouté à votre panier
ABS (UL 94 HB)
mat-chromé
68x108x16mm
AltText

A9151017

Bague intermédiaire M Pour 3 mm supplémentaire de hauteur pour l'installation. Facile à manier : Simplement insérer entre partie inférieure et supplémentaire et visser le boitier. Sélection de couleur et designs individuels sur demande.

Fourniture 1 bague intermédiaire

Fermer

A9151017

Bague intermédiaire M
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
68x108x16mm
AltText

A9151018

Bague intermédiaire M Pour 3 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier. Sélection de couleur et designs individuels sur demande.

Fourniture 1 bague intermédiaire

Fermer

A9151018

Bague intermédiaire M
Produit ajouté à votre panier
ABS (UL 94 HB)
lava
68x108x16mm
AltText

A9151118

Bague intermédiaire M Sert comme un joint et protection contre les chocs et assure 3 mm plus de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier.

Fourniture 1 bague intermédiaire

Fermer

A9151118

Bague intermédiaire M
Produit ajouté à votre panier
SEBS (TPE)
volcan
68x108x16mm
AltText

A9151219

Bague intermédiaire M Pour 3 mm supplémentaire de hauteur pour l'installation. Facile à manier : simplement insérer entre partie inférieure et supplémentaire et visser le boitier. Réf. : fonction infragouge seulement possible avec le boitier en PMMA.

Fourniture 1 bague intermédiaire

Fermer

A9151219

Bague intermédiaire M
Produit ajouté à votre panier
PMMA (IR) (UL 94 HB)
noir RAL 9005
68x108x16mm

Accessoires "muraux/support"

AltText

A9152049

Combi-Clip Sert comme clip et/ou fixation murale. Montage orienté en largeur or en longueur (taille S seulement en longueur), pour échanger les piles, le clip se laisse enlever sans problème. Deux trous de montage diamètre 4,2 mm nécessaires.

Fourniture 1 jeu

Fermer

A9152049

Combi-Clip
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
45x27mm

Accessoires "porter"

AltText

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

Fermer

A9100001

Anneau
Produit ajouté à votre panier
PA 6
volcan
AltText

A9152049

Combi-Clip Sert comme clip et/ou fixation murale. Montage orienté en largeur or en longueur (taille S seulement en longueur), pour échanger les piles, le clip se laisse enlever sans problème. Deux trous de montage diamètre 4,2 mm nécessaires.

Fourniture 1 jeu

Fermer

A9152049

Combi-Clip
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
45x27mm
AltText

B9106128

Oeillet de fixation passe-dragonne Pour une fixation à la ceinture ou à une sangle (en long ou en travers). Dimensions maxi de la sangle/ceinture : 35 mm de hauteur, 4 mm d’épaisseur.

Fourniture 1 œillet de fixation passe-dragonne, 2 vis

Fermer

B9106128

Oeillet de fixation passe-dragonne
Produit ajouté à votre panier
ABS (UL 94 HB)
lava

Accessoires "vis"

AltText

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier

Accessoires

AltText

A9152059

Étrier basculable Étrier pour obtenir une inclinaison ergonomique, longueur de côté 40 mm. Montage orienté en largeur or en longueur (taille S seulement en longueur). Deux trous de montage diamètre 4,2 mm nécessaires.

Fourniture 1 étrier basculable, jeu de montage

Fermer

A9152059

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Options de produit pour A9051209

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires nécessaires : bague intermédiaire TPE, IP 40
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
65 mm
Largeur
105 mm
Hauteur
19 mm
Long. circuit imprimé,
partie inférieure
56 mm
Larg. circuit imprimé,
partie inférieure
96 mm
Long. circuit imprimé,
partie supérieure
56 mm
Long. circuit imprimé,
partie supérieure
96 mm
Longueur clavier
46,7 mm
Largeur clavier
70,3 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
48 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
