B3407013 SMART-TERMINAL 160
Scroll

B3407013

SMART-TERMINAL 160

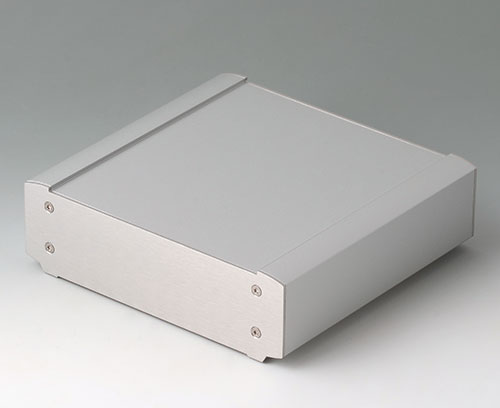

Boitier robuste et de qualité avec profilé aluminium en deux parties (sablé par billes de verre et anodisé) et plaque de fermeture en matière aluminium. Très bonne accessibilité pour les opérations de montage et la mise en place des composants.
Guides horizontaux pour circuits imprimés et canaux de vissage à l’intérieur du boitier. Surfaces planes pour une intégration aisées d’interfaces. Zone de commande en creux pour la protection d’afficheurs, de claviers à membrane et d’éléments de commande.
Kit de fixation murale, kit support pupitre favorisant un angle de lecture ergonomique de 12°, jeu d’écrous carrés pour la fixation du circuit imprimé, en accessoires.

Fourniture

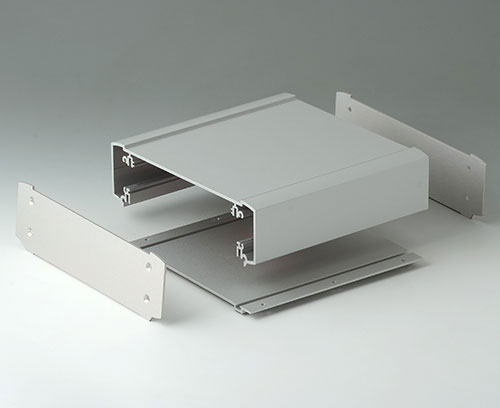

Profil de base, profil inférieur, 2 plaques de fermeture, kit de montage avec 4 pieds anti-glissant

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B3407013

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "socle"

B3507030 Kit support pupitre

B3507030

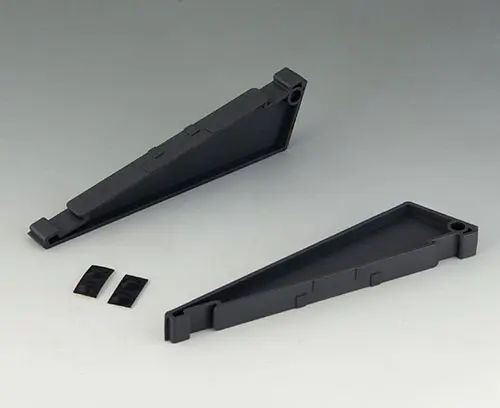

Kit support pupitre Permet une inclinaison ergonomique de 12° facilitant la lecture et la commande des appareils posés sur la table. Les pieds en caoutchouc compris dans la fourniture empêchent les boitiers pupitre de glisser.
Assemblage rationnel – sans visage supplémentaire : glisser les supports pupitre sur le profil inférieur lors de l’assemblage du boitier ; ils sont automatiquement fixés par les éléments de fermeture latéraux.

Fourniture 2 supports pupitre, 4 pieds en caoutchouc

B3507030

Kit support pupitre
Produit ajouté à votre panier

lava

Accessoires "muraux/support"

A9325018 Support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube

Permet un montage fiable et sécurisé de vos boitiers IP sur poteaux, mâts et tubes à l'aide de serre-câbles ou de colliers de serrage en acier inoxydable. Compatible avec des diamètres dès 30 mm, ce support se fixe à l’arrière du boitier (nécessite quatre perçages). Conception en matériau résistant aux UV pour une durabilité accrue en milieu extérieur.

Note :
En raison de la diversité des installations (environnement, exigences d’étanchéité, dimensions de boitier, diamètre de mât, etc.), la visserie et les accessoires de fixation ne sont pas inclus avec le support. Sur demande, nous pouvons vous proposer des solutions spécifiquement adaptées à votre application.

Fourniture 1 support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube
Produit ajouté à votre panier

gris anthracite RAL 7016
100x100x20mm
B3507020 Jeu de support mural

B3507020

Jeu de support mural Construction en deux éléments, pour une fixation plane et solide du boitier SMART-TERMINAL au mur.
Montage : coller les pieds antidérapants fournis (empêchent que le boitier bouge ou soit poussé sur le côté) et fixer ensuite le support mural au mur ou sur une surface plane. Accrocher la languette au centre de la face arrière du boitier et suspendre le boitier au support mural, puis visser au mur ou sur un autre support à l’aide d’une vis (non comprise dans la livraison).

Fourniture 1 support mural, 1 languette de support mural, 2 pieds antidérapants (autocollants)

B3507020

Jeu de support mural
Produit ajouté à votre panier

Accessoires "vis"

A0330080 Vis M3 x 8 mm (T10)

A0330080

Vis M3 x 8 mm (T10) Pour la fixation de circuits imprimés et plaques de montage sur le profilé de bas du SMART-TERMINAL.

Fourniture 1 vis

A0330080

Vis M3 x 8 mm (T10)
Produit ajouté à votre panier
B3500001 Jeu d’écrous carrés M3

B3500001

Jeu d’écrous carrés M3 Pour la fixation de circuits imprimés et plaques de montage sur le profilé inférieur du SMART-TERMINAL. Les écrous carrés peuvent être positionnés librement dans les rainures T du profilé de socle en fonction de la configuration des éléments à incorporer.

Fourniture 4 écrous carrés M3

B3500001

Jeu d’écrous carrés M3
Produit ajouté à votre panier

Options de produit pour B3407013

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Profilés

Plaque de fermeture
Couleur
anodisé mat
Standards
conforme RoHS
conforme REACH
Longueur
164 mm
Largeur
170 mm
Hauteur
50 mm
Long. circuit imprimé,
partie supérieure
160 mm
Long. circuit imprimé,
partie supérieure
117 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
575 g
No. de tarif marchandise
(produit OKW)
76042990
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B3407013 et transmettez-nous votre demande de devis.
