B4610107 SMART-CONTROL M, Vers. I

B4610107

SMART-CONTROL M, Vers. I

Boitier en matière plastique avec une partie supérieure courbe convexe. La forme de base triangulaire permet une utilisation dans les coins ou une disposition ergonomique avec un angle de positionnement de 45°. Conception robuste avec un assemblage par rainure et languette qui a fait ses preuves. Vissage avec des vis inox et entrainement Torx. Degré de protection IP 40 sans jeu de joint. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure.

Version

Partie supérieure sans partie en creux

Fourniture

Partie supérieure et inférieure, kit de montage y compris adaptateur universel

  • Composants/Accessoires
  • Options de produit

Accessoires "socle"

B4705207 Kit support de table

B4705207

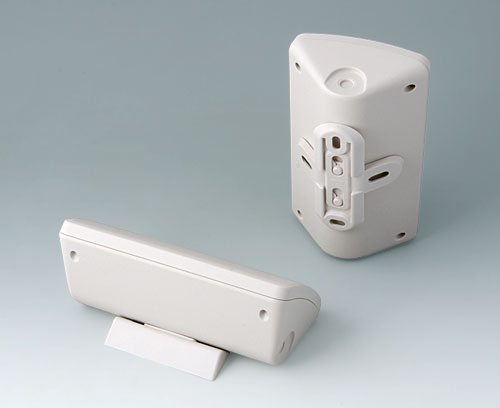

Kit support de table Le support (accessoire) permet un positionnement sur la table en toute sécurité et un angle de lecture ergonomique de 45° lorsque le boitier est en orientation paysage. Le montage s’effectue par encliquetage sur l’adaptateur (accessoire de boitiers complets).

Fourniture 1 support de table et 2 pieds auto-adhésifs en caoutchouc

Fermer

B4705207

Kit support de table
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)

Accessoires "protection"

B4710920 Joint M

B4710920

Joint M Utilisation : pour l'augmentation du degré de protection du SMART-CONTROL M. Partie inférieure du boitier avec rainure pour placer le joint.

Fourniture 1 joint

Fermer

B4710920

Joint M
Produit ajouté à votre panier

Accessoires "muraux/support"

B4705907 Support mural

B4705907

Support mural Le support permet une fixation simple et jointive des boitiers dans les coins intérieurs à 90 ° ou au mur. Le montage s’effectue par encliquetage sur l’adaptateur (accessoire de boitiers complets).

Fourniture 1 support mural

Fermer

B4705907

Support mural
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)

Accessoires "vis"

A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable
A0399T08 Tournevis Torx T8

A0399T08

Tournevis Torx T8 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T8. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T08

Tournevis Torx T8
Produit ajouté à votre panier

Options de produit pour B4610107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 55 opt.
Accessoires nécessaires : joint, IP 40
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
173 mm
Largeur
101 mm
Hauteur
59 mm
Long. circuit imprimé,
partie inférieure
152 mm
Larg. circuit imprimé,
partie inférieure
70 mm
Long. circuit imprimé,
partie supérieure
158 mm
Long. circuit imprimé,
partie supérieure
88 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
162 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
