Accessoires pour les boitiers
A9056107

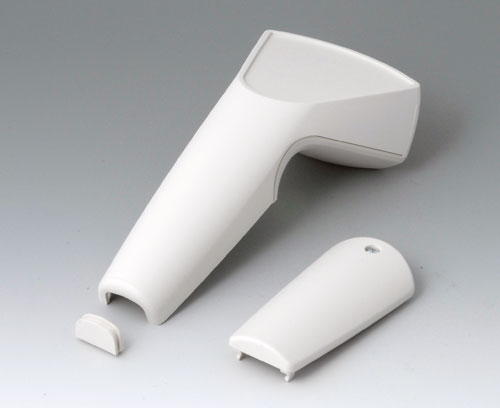

SENSO-CASE M
Le boitier ergonomique, manipulable d‘une seule main. Partie en creux pour éléments de commande et modules d'affichage. Partie sup. avec bossages de fixation pour le circuit imprimé. De l'espace pour pile plate 9 V (PP3) ou compartiment piles 2 x AA (acc.). Passe-câble (acc.) utilisable comme alternative.
FourniturePartie sup. et inf., pièce moulée, couvercle de comp. piles, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9056107
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9156001
Support de piles, 2 x AA
Pour 2 x piles rondes 1,5 V (AA). Contacts adaptés au raccord par contact à pression (acc. sép.).
Fourniture 1 support de piles
A9156001
Support de piles, 2 x AAProduit ajouté à votre panier
noir RAL 9005
A9156002
Raccord de pile, 1 x 9 V (PP3)
Version : avec boitier de protection. Sortie de câble sur le côté. Longueur de câble environ 152 mm. Contact diamètre 5,7 / 5,3 mm.
Utilisation : pour pile plate 9 V (PP3) ou support de pile A9156001.
Utilisation : pour pile plate 9 V (PP3) ou support de pile A9156001.
Fourniture 1 contact à pression
A9156002
Raccord de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
A9156003
Support de pile, 1 x 9 V (PP3)
Pour 1 pile plate 9 V (PP3).
Fourniture 1 support de piles, 2 vis auto-taraudeuses
A9156003
Support de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
nickelé
Accessoires "protection"
A9166004
Jeu de décharge de traction
Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.
Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées
A9166004
Jeu de décharge de tractionProduit ajouté à votre panier
volcan
A9166101
Passe-câble, 5,0 - 5,9
Des passe-fils enfichables constituent un raccord aux formes agréables pour les applications par câbles. Utilisation : pour câbles diamètre 5,0 - 5,9 mm.
Fourniture 1 passe-fil
A9166101
Passe-câble, 5,0 - 5,9Produit ajouté à votre panier
volcan
A9166131
Passe-câble, 4,2 - 5,0
Des passe-fils enfichables constituent un raccord aux formes agréables pour les applications par câbles. Utilisation : pour câbles diamètre 4,2 - 5,0 mm.
Fourniture 1 passe-fil
A9166131
Passe-câble, 4,2 - 5,0Produit ajouté à votre panier
volcan
A9166161
Passe-câble, 3,4 - 4,2
Des passe-fils enfichables constituent un raccord aux formes agréables pour les applications par câbles. Utilisation : pour câbles diamètre 3,4 - 4,2 mm.
Fourniture 1 passe-fil
A9166161
Passe-câble, 3,4 - 4,2Produit ajouté à votre panier
volcan
Accessoires "muraux/support"
A9156005
Pellicule adhésive
Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.
Fourniture 1 pce
A9156005
Pellicule adhésiveProduit ajouté à votre panier
A9156307
Support
Porte-outil spécial pour SENSO-CASE pour boitiers avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales ou pellicule adhésive (article sép.).
Fourniture 1 support
A9156307
SupportProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires "porter"
A9100002
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.
Fourniture 1 anneau
A9100002
AnneauProduit ajouté à votre panier
volcan
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
Options de produit pour A9056107
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Ex. d'application
- Données d'achat
Matériau
Degré de protection
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
180 mm
Largeur
86 mm
Hauteur
45 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
74 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
74 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 314 KB
- Fichier AutoCAD DWG 773 KB
- Fichier AutoCAD DXF 2 947 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 656 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00008978.x_t 5 893 KB
- 00008978.STEP 10 592 KB
- 00008978.SAT 10 781 KB
Poids/1 pc
94 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9056107 et transmettez-nous votre demande de devis.
