B3214101 NET-BOX 140, Vers. I

B3214101

NET-BOX 140, Vers. I

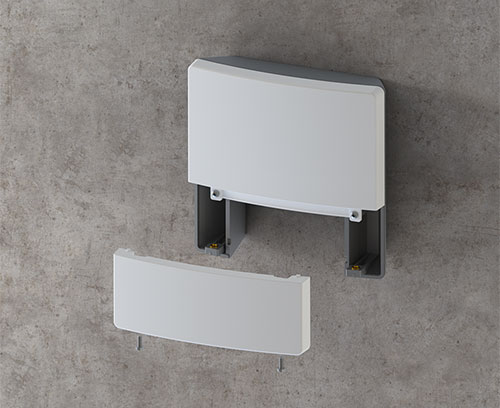

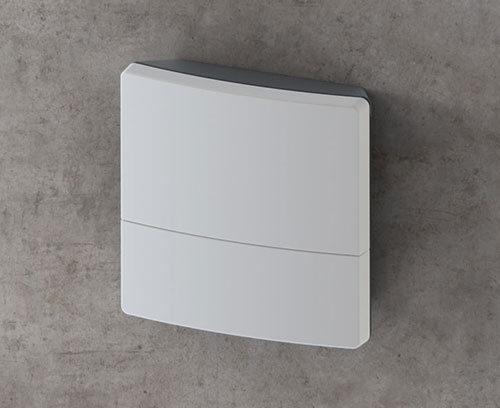

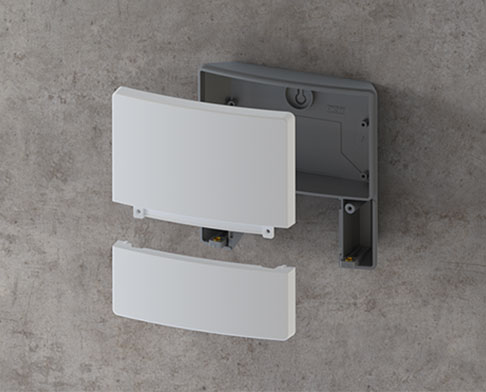

Boitier conçu en trois parties et néanmoins d’apparence uniforme grâce aux vis recouvertes. Combinaison de couleurs modernes en gris clairs et lava. 2 niveaux pour cartes à circuits imprimés, chacun avec quatre bossages de fixation dans la partie électronique. La grande qualité du matériau ASA+PC-FR permet également une utilisation sur le terrain.

Version

Partie inférieure sans ouvertures.

Fourniture

1 partie inférieure et 1 partie supérieure, 1 obturateur et 1 jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

B3314159 Jeu de joint 140

B3314159

Jeu de joint 140 Utilisation : pour l'augmentation du degré de protection du NET-BOX 140.

Fourniture 1 jeu de joint

Fermer

B3314159

Jeu de joint 140
Produit ajouté à votre panier
Silicone
noir

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier

Accessoires

A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent
B3314918 Couvercle 140

B3314918

Couvercle 140 Un couvercle optionnel offre la possibilité de mettre en place un circuit imprimé supplémentaire et confère au boitier fermé en bas une apparence plaisante.

Fourniture 1 couvercle

Fermer

B3314918

Couvercle 140
Produit ajouté à votre panier
ASA+PC-FR (UL 94 V-0)
lava

Options de produit pour B3214101

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints, IP 40
Couleur
Partie supérieure et obturateur gris clair RAL 7035,
Partie inférieure lava
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
140 mm
Hauteur
140 mm
Profondeur
46,5 mm
Long. circuit imprimé,
partie inférieure
72 mm
Larg. circuit imprimé,
partie inférieure
114 mm
Long. circuit imprimé,
partie supérieure
74 mm
Long. circuit imprimé,
partie supérieure
128 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
204 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
