B3023137

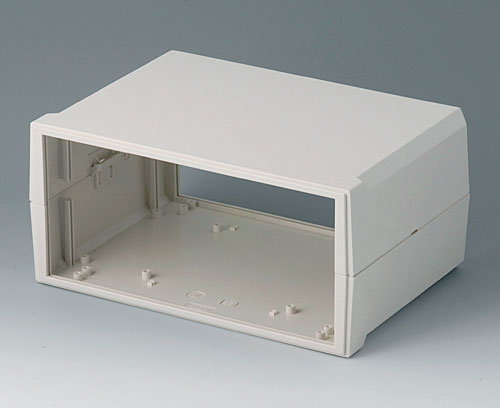

MOTEC L, surélevée/surélevée

Boitier pour périphérique avec partie supérieure et inférieure haute. Technique d'assemblage sans vis. Face frontale et face arrière ouvertes. Bossages pour circuits imprimés et guides verticaux pour les plaques de montage. Plaques frontales et arrières disponsibles, à insérer comme accessoire.

Fourniture

Partie supérieure, partie inférieure, 4 pieds de boitiers adhésifs transparents

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B3023137

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

B3123120 Plaque avant / arrière L

B3123120

Plaque avant / arrière L Convenable pour MOTEC L B3023137 avec partie supérieure et inférieure haute.

Fourniture 1 plaque avant

B3123120

Plaque avant / arrière L
Produit ajouté à votre panier

anodisé mat
214x102x1,5mm
B3123177 Partie front. de commande L, surél/surél

B3123177

Partie front. de commande L, surél/surél Convenable pour MOTEC L B3023137 avec partie supérieure et inférieure haute. Plaque pour éléments de commande inclinée avec partie en creux pour des claviers peut être glissée dans la rainure de guidage.

Fourniture 1 partie frontale de commande

B3123177

Partie front. de commande L, surél/surél
Produit ajouté à votre panier

gris blanc RAL 9002

Accessoires "vis"

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

A9199008

Jeu de vis
Produit ajouté à votre panier

Options de produit pour B3023137

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
235 mm
Profondeur
165 mm
Hauteur
110 mm
Long. circuit imprimé,
partie inférieure
208 mm
Larg. circuit imprimé,
partie inférieure
150 mm
Longueur clavier
210 mm
Largeur clavier
97 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
374 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B3023137 et transmettez-nous votre demande de devis.
