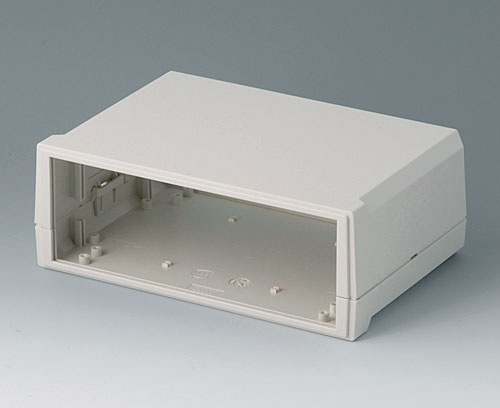

B3020127

MOTEC M, plate/surélevée

Boitier pour périphérique avec partie supérieure haute et inférieure plate. Technique d'assemblage sans vis. Face frontale et face arrière ouvertes. Bossages pour circuits imprimés et guides verticaux pour les plaques de montage. Plaques frontales et arrières disponsibles, à insérer comme accessoire.

Fourniture

Partie supérieure, partie inférieure, 4 pieds de boitiers adhésifs transparents

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B3020127

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

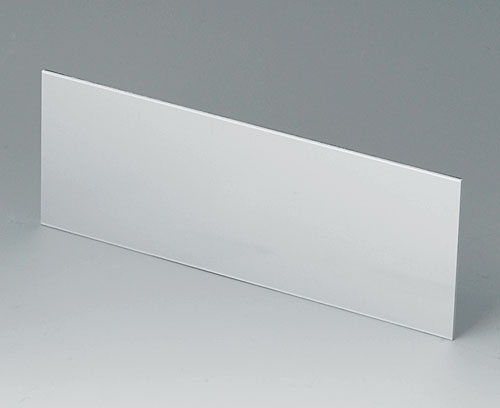

B3120110 Plaque avant / arrière M

B3120110

Plaque avant / arrière M Convenable pour MOTEC M B3020127 et 3020147 avec partie supérieure haute et inférieure plate.

Fourniture 1 plaque avant

B3120110

Plaque avant / arrière M
Produit ajouté à votre panier

anodisé mat
185x67x1,5mm
B3120167 Partie front. de commande M, plate/surélevée

B3120167

Partie front. de commande M, plate/surélevée Convenable pour MOTEC M B3020127 et B3020147 avec partie inférieure plate et partie supérieure surélevée. Plaque pour éléments de commande inclinée avec partie en creux pour des claviers peut être glissée dans la rainure de guidage.

Fourniture 1 partie frontale de commande

B3120167

Partie front. de commande M, plate/surélevée
Produit ajouté à votre panier

gris blanc RAL 9002

Accessoires "vis"

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

A9199008

Jeu de vis
Produit ajouté à votre panier

Options de produit pour B3020127

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
205 mm
Profondeur
140 mm
Hauteur
75 mm
Long. circuit imprimé,
partie inférieure
178 mm
Larg. circuit imprimé,
partie inférieure
125 mm
Longueur clavier
181 mm
Largeur clavier
63 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
257 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B3020127 et transmettez-nous votre demande de devis.
