B1822127

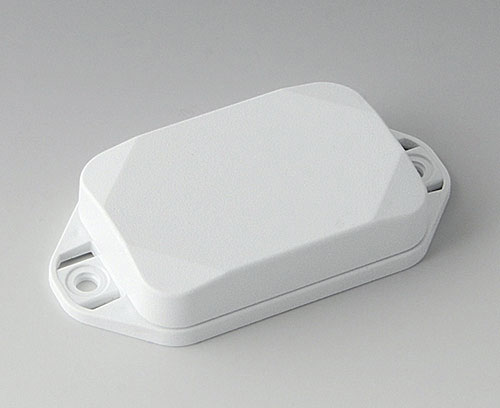

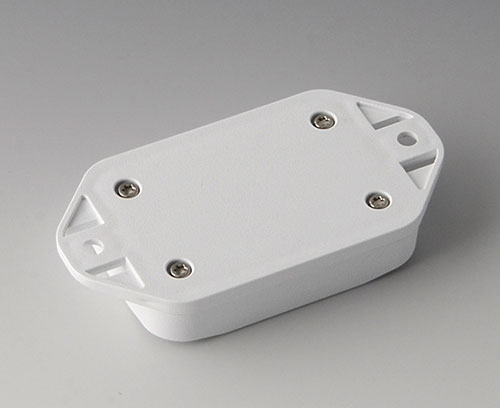

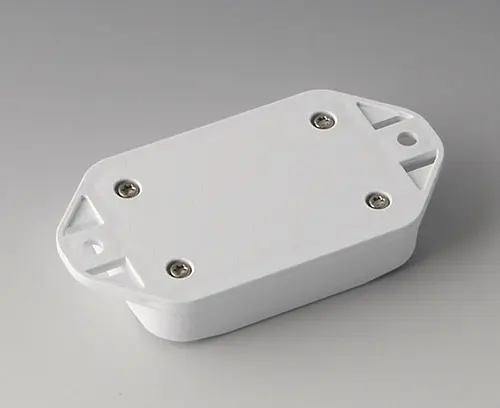

MINI-DATA-BOX EF40, plate avec bride

Boitier en plastique en 2 parties avec partie supérieure plate. Partie inférieure avec bride intégrée pour un montage mural rapide ou pour la fixation sur des rails et des profilés tubulaires ou sur un mât. Construction robuste avec assemblage à rainure et languette éprouvé. Vissage avec vis en acier inoxydable et entraînement Torx. Socle de fixation pour les circuits imprimés et les composants dans la partie supérieure et inférieure. La fixation sur les socles s'effectue par sertissage à chaud.

Version

Partie inférieure avec bride, partie supérieure plate

Fourniture

Partie supérieure et inférieure, kit de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

AltText

B1922101

Joint E40/EF40

Utilisation : Pour augmenter le degré de protection du MINI-DATA-BOX E40 et EF40. Parties inférieures du boitier avec rainure pour la mise en place du joint.

Fourniture 1 joint

Fermer

B1922101

Joint E40/EF40
Produit ajouté à votre panier

Options de produit pour B1822127

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : joint, IP 40
Couleur
blanc signalisation RAL 9016
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
60 mm
Largeur
40 mm
Hauteur
15 mm
Long. circuit imprimé,
partie inférieure
52 mm
Larg. circuit imprimé,
partie inférieure
32 mm
Long. circuit imprimé,
partie supérieure
52 mm
Long. circuit imprimé,
partie supérieure
32 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
18 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
