B1804227

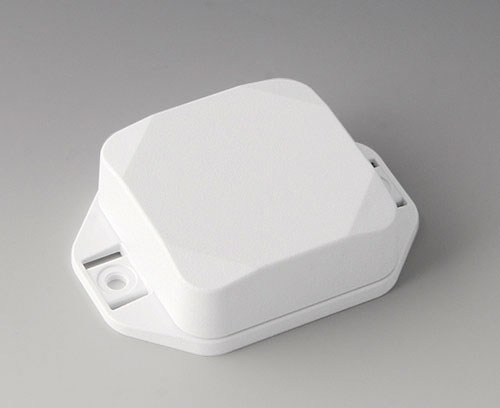

MINI-DATA-BOX SF50, haute avec bride

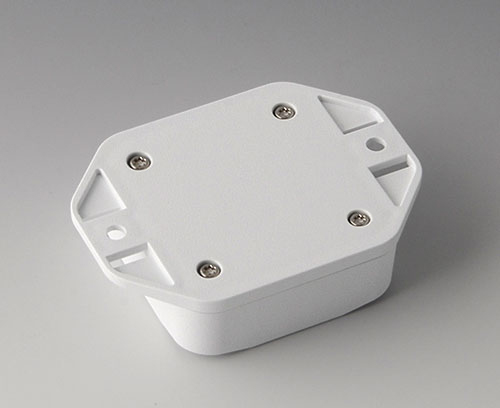

Boitier en plastique en 2 parties avec partie supérieure haute. Partie inférieure avec bride intégrée pour un montage mural rapide ou pour la fixation sur des rails et des profilés tubulaires ou sur un mât. Construction robuste avec assemblage éprouvé à rainure et languette. Vissage avec vis en acier inoxydable et entraînement Torx. Socle de fixation pour les circuits imprimés et les composants dans la partie supérieure et inférieure. La fixation sur les socles se fait par sertissage à chaud.

Version

Partie inférieure avec bride, partie supérieure haute

Fourniture

Partie supérieure et inférieure, kit de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B1804227

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "protection"

B1904101 Joint S50/SF50

B1904101

Joint S50/SF50

Utilisation : Pour augmenter le degré de protection du MINI-DATA-BOX S50 et SF50. Parties inférieures du boitier avec rainure pour la mise en place du joint.

Fourniture 1 joint

B1904101

Joint S50/SF50
Produit ajouté à votre panier

Options de produit pour B1804227

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : joint,
Couleur
blanc signalisation RAL 9016
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
50 mm
Largeur
50 mm
Hauteur
20 mm
Long. circuit imprimé,
partie inférieure
42 mm
Larg. circuit imprimé,
partie inférieure
42 mm
Long. circuit imprimé,
partie supérieure
42 mm
Long. circuit imprimé,
partie supérieure
42 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
21 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B1804227 et transmettez-nous votre demande de devis.
