B2213215

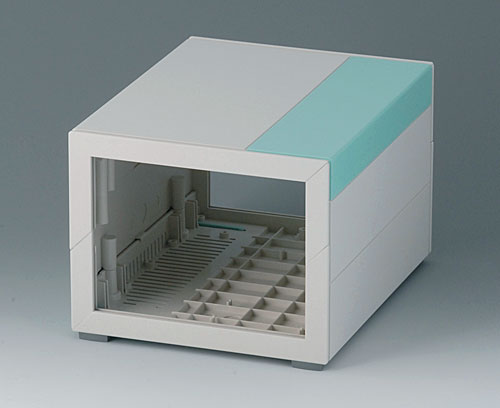

MEDITEC E 160, sans poignée étrier

Boitier complet. Idéal pour le montage de circuits imprimés en format Europe 100 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.

Fourniture

2 coquilles forme L, 2 obturateurs sans aération (couleur lagon), 2 parties intermédiaires, jeu de montage, 4 pieds

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B2213215

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

B2116007 Partie front. de commande E

B2116007

Partie front. de commande E Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.

Version E (pour MEDITEC E160 et E220)

Fourniture 1 angle, 1 capot, jeu de montage

B2116007

Partie front. de commande E
Produit ajouté à votre panier

gris blanc RAL 9002
B2116407 Plaque avant / arrière Z1

B2116407

Plaque avant / arrière Z1 Pour boitiers avec 1 partie intermédiaire par côté.

Fourniture 1 plaque avant Z1

B2116407

Plaque avant / arrière Z1
Produit ajouté à votre panier

gris blanc RAL 9002
141,6x105,6x3mm
B2116707 Face avant E

B2116707

Face avant E Pour l'utilisation des boitiers MEDITEC avec chaque une partie intermédiaire à droite et à gauche (hauteur du boitier = 124 mm) et la partie frontale de commande. La face avant ferme l'accès de l'intérieure du boitier; au choix, utilisable sur ou sous la partie frontale de commande.

Version E

Fourniture 1 face avant (à fixer)

B2116707

Face avant E
Produit ajouté à votre panier

gris blanc RAL 9002
142x55x5mm

Accessoires "muraux/support"

B2133012 Pattes de fixation

B2133012

Pattes de fixation Pattes de fixation pour l'installation au mur facile, à l'extérieur.

Fourniture 4 pattes de fixation, 4 vis

B2133012

Pattes de fixation
Produit ajouté à votre panier

volcan

Accessoires "vis"

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

A9199008

Jeu de vis
Produit ajouté à votre panier

Accessoires

B2031007 Parties intermédiaires 160, sans alésage

B2031007

Parties intermédiaires 160, sans alésage Parties intermédiaires sans alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D160/E160.

Fourniture 2 parties interm., jeu de vis

B2031007

Parties intermédiaires 160, sans alésage
Produit ajouté à votre panier

gris blanc RAL 9002
B2134012 Élements d'empilage

B2134012

Élements d'empilage Éléments d'empilage. Sécurité d´empilage grâce à un dispositif spécial : fixation aisée avec des supports prévus à cet effet.

Fourniture 4 éléments d´empilage

B2134012

Élements d'empilage
Produit ajouté à votre panier

volcan
B2135017 Raccord

B2135017

Raccord Sécurité d'assemblage entre 2 parties latérales. Montage sans vis simplément à attacher et à bloquer.

Fourniture 4 raccords

B2135017

Raccord
Produit ajouté à votre panier

gris blanc RAL 9002

Options de produit pour B2213215

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection
Couleur
Boitier gris blanc RAL 9002,
Obturateur lagon
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
160 mm
Profondeur
200 mm
Hauteur
124 mm
Long. circuit imprimé,
partie inférieure
130 mm
Larg. circuit imprimé,
partie inférieure
185 mm
Longueur clavier
132 mm
Largeur clavier
96 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
685 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B2213215 et transmettez-nous votre demande de devis.
