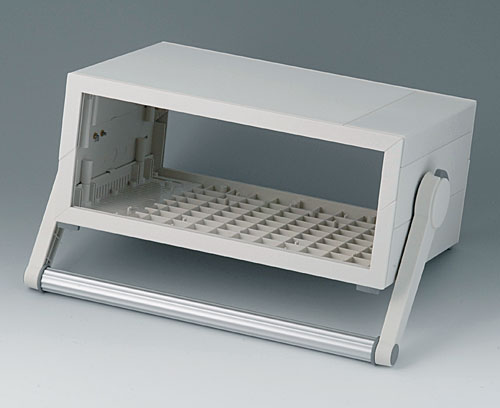

B2211317 MEDITEC D 160, avec poignée étrier

B2211317

MEDITEC D 160, avec poignée étrier

Boitier complet. Idéal pour le montage de circuits imprimés en format double Europe 233,4 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.

Fourniture

2 coquilles forme L, 2 obturateurs sans aération (couleur gris blanc), 2 parties intermédiaires, jeu de montage, 4 pieds, 1 poignée étrier

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

B2129007 Partie front. de commande D

B2129007

Partie front. de commande D Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.

Version D (pour Meditec D160 et D220)

Fourniture 1 angle, 1 capot, jeu de montage

Fermer

B2129007

Partie front. de commande D
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B2129407 Plaque avant / arrière Z1

B2129407

Plaque avant / arrière Z1 Pour boitiers avec 1 partie intermédiaire par côté.

Fourniture 1 plaque avant Z1

Fermer

B2129407

Plaque avant / arrière Z1
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
271,6x105,6x3mm
B2129707 Face avant D

B2129707

Face avant D Pour l'utilisation des boitiers MEDITEC avec chaque une partie intermédiaire à droite et à gauche (hauteur du boitier = 124 mm) et la partie frontale de commande. La face avant ferme l'accès de l'intérieure du boitier; au choix, utilisable sur ou sous la partie frontale de commande.

Version D

Fourniture 1 face avant ( à fixer )

Fermer

B2129707

Face avant D
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
272x55x5mm

Accessoires "vis"

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

Fermer

A9199008

Jeu de vis
Produit ajouté à votre panier

Accessoires

B2134012 Élements d'empilage

B2134012

Élements d'empilage Éléments d'empilage. Sécurité d´empilage grâce à un dispositif spécial : fixation aisée avec des supports prévus à cet effet.

Fourniture 4 éléments d´empilage

Fermer

B2134012

Élements d'empilage
Produit ajouté à votre panier
PA 6
volcan

Options de produit pour B2211317

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
290 mm
Profondeur
200 mm
Hauteur
124 mm
Long. circuit imprimé,
partie inférieure
260 mm
Larg. circuit imprimé,
partie inférieure
185 mm
Longueur clavier
262 mm
Largeur clavier
96 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
1195 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
