B2211117

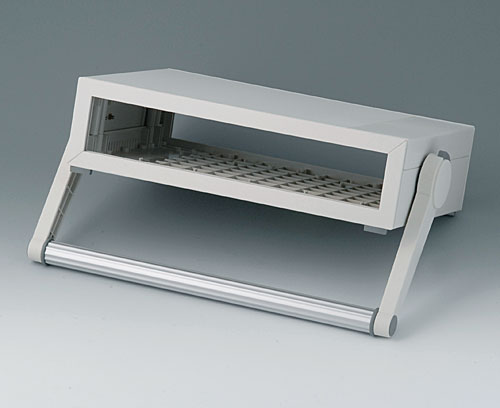

MEDITEC D 160, avec poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format double Europe 233,4 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture2 coquilles forme L, 2 obturateurs sans aération (couleur gris blanc), jeu de montage, 4 pieds, 1 poignée étrier
Plan 2D PDF
Vue 3D PDF
Générer ma fiche technique PDF
Générer votre fiche technique PDF pour B2211117
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Fermer
Accessoires pour compléter
B2129007
Partie front. de commande D
Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.
Version D (pour Meditec D160 et D220)
Fourniture 1 angle, 1 capot, jeu de montage
FermerB2129007
Partie front. de commande DProduit ajouté à votre panier
gris blanc RAL 9002
B2129307
Plaque avant / arrière D, plat
Pour boitier sans partie intermédiaire.
Fourniture 1 plaque avant
FermerB2129307
Plaque avant / arrière D, platProduit ajouté à votre panier
gris blanc RAL 9002
271,6x55,6x3mm
Options de produit pour B2211117
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
Matériau
Degré de protection
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
290 mm
Profondeur
200 mm
Hauteur
74 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
260 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
185 mm
Longueur clavier
262 mm
Largeur clavier
46 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Instruction de montage (partie)
- Obturateurs, MEDITEC, instruction de montage 2 175 KB
- Poignée étrier, MEDITEC, instruction de montage 2 184 KB
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 436 KB
- Fichier AutoCAD DWG 995 KB
- Fichier AutoCAD DXF 4 066 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 10 399 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00010921.x_t 11 198 KB
- 00010921.STEP 26 070 KB
- 00010921.SAT 61 140 KB
Poids/1 pc
1112 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
