Accessoires pour les boitiers
B2210217

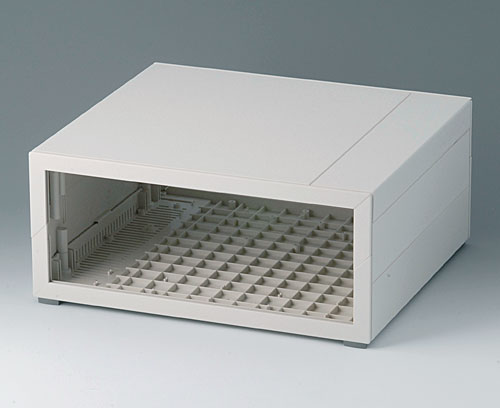

MEDITEC D 220, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format double Europe 233,4 x 220 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture2 coquilles forme L, 2 obturateurs sans aération (couleur gris blanc), 2 parties intermédiaires, jeu de montage, 4 pieds
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B2210217
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires pour compléter
B2129007
Partie front. de commande D
Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.
Version D (pour Meditec D160 et D220)
Fourniture 1 angle, 1 capot, jeu de montage
B2129007
Partie front. de commande DProduit ajouté à votre panier
gris blanc RAL 9002
B2129407
Plaque avant / arrière Z1
Pour boitiers avec 1 partie intermédiaire par côté.
Fourniture 1 plaque avant Z1
B2129407
Plaque avant / arrière Z1Produit ajouté à votre panier
gris blanc RAL 9002
271,6x105,6x3mm
B2129707
Face avant D
Pour l'utilisation des boitiers MEDITEC avec chaque une partie intermédiaire à droite et à gauche (hauteur du boitier = 124 mm) et la partie frontale de commande. La face avant ferme l'accès de l'intérieure du boitier; au choix, utilisable sur ou sous la partie frontale de commande.
Version D
Fourniture 1 face avant ( à fixer )
B2129707
Face avant DProduit ajouté à votre panier
gris blanc RAL 9002
272x55x5mm
Accessoires "muraux/support"
B2133012
Pattes de fixation
Pattes de fixation pour l'installation au mur facile, à l'extérieur.
Fourniture 4 pattes de fixation, 4 vis
B2133012
Pattes de fixationProduit ajouté à votre panier
volcan
Accessoires "vis"
A9199008
Jeu de vis
Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.
Fourniture 4 vis
A9199008
Jeu de visProduit ajouté à votre panier
Accessoires
B2030007
Parties intermédiaires 220, sans alésage
Parties intermédiaires sans alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D220/E220.
Fourniture 2 parties interm., jeu de vis
B2030007
Parties intermédiaires 220, sans alésageProduit ajouté à votre panier
gris blanc RAL 9002
B2134012
Élements d'empilage
Éléments d'empilage. Sécurité d´empilage grâce à un dispositif spécial : fixation aisée avec des supports prévus à cet effet.
Fourniture 4 éléments d´empilage
B2134012
Élements d'empilageProduit ajouté à votre panier
volcan
B2135017
Raccord
Sécurité d'assemblage entre 2 parties latérales. Montage sans vis simplément à attacher et à bloquer.
Fourniture 4 raccords
B2135017
RaccordProduit ajouté à votre panier
gris blanc RAL 9002
Options de produit pour B2210217
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Degré de protection
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
290 mm
Profondeur
260 mm
Hauteur
124 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
260 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
245 mm
Longueur clavier
262 mm
Largeur clavier
96 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Instruction de montage (partie)
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 471 KB
- Fichier AutoCAD DWG 1 082 KB
- Fichier AutoCAD DXF 4 451 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 9 041 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00010944.x_t 10 513 KB
- 00010944.STEP 24 377 KB
- 00010944.SAT 62 078 KB
Poids/1 pc
1280 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B2210217 et transmettez-nous votre demande de devis.
