Accessoires pour les boitiers
B2210205

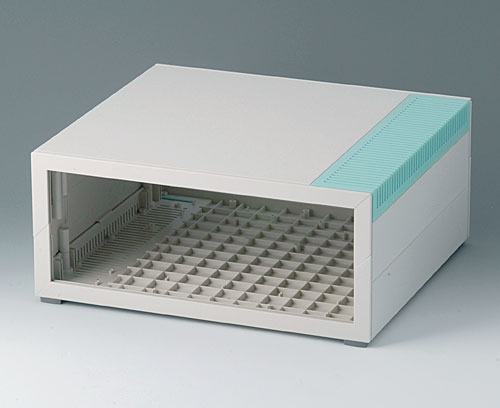

MEDITEC D 220, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format double Europe 233,4 x 220 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture2 coquilles forme L, 2 obturateurs avec aération (couleur lagon), 2 parties intermédiaires, jeu de montage, 4 pieds
Générer votre fiche technique PDF pour B2210205
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Accessoires pour compléter
B2129007
Version D (pour Meditec D160 et D220)
Fourniture 1 angle, 1 capot, jeu de montage
B2129007
Partie front. de commande Dgris blanc RAL 9002
B2129407
Fourniture 1 plaque avant Z1
B2129407
Plaque avant / arrière Z1gris blanc RAL 9002
271,6x105,6x3mm
B2129707
Version D
Fourniture 1 face avant ( à fixer )
B2129707
Face avant Dgris blanc RAL 9002
272x55x5mm
Accessoires "muraux/support"
B2133012
Fourniture 4 pattes de fixation, 4 vis
B2133012
Pattes de fixationvolcan
Accessoires "vis"
A9199008
Fourniture 4 vis
A9199008
Jeu de visAccessoires
B2030007
Fourniture 2 parties interm., jeu de vis
B2030007
Parties intermédiaires 220, sans alésagegris blanc RAL 9002
B2134012
Fourniture 4 éléments d´empilage
B2134012
Élements d'empilagevolcan
B2135017
Fourniture 4 raccords
B2135017
Raccordgris blanc RAL 9002
Obturateur lagon
partie inférieure
partie inférieure
Instruction de montage (partie)
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 471 KB
- Fichier AutoCAD DWG 1 082 KB
- Fichier AutoCAD DXF 4 451 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 10 368 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00010943.x_t 12 879 KB
- 00010943.STEP 29 151 KB
- 00010943.SAT 75 673 KB
(produit OKW)
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B2210205 et transmettez-nous votre demande de devis.
