Accessoires pour les boitiers
B2031107

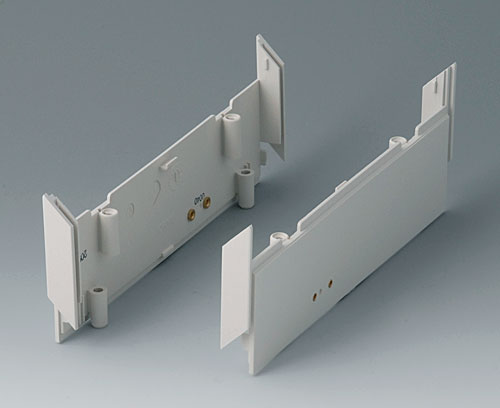

Parties intermédiaires 160, avec alésage
Parties intermédiaires avec alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D160/E160.
Fourniture2 parties interm., jeu de vis
Plan 2D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B2031107
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
B2011007
Coquille forme L D 160, sans alésage
Comme sous-groupes individuelles : coquille forme L sans alésage. Idéal pour le montage de circuits imprimés en format double Europe 233,4 x 160 mm. Obturateur 160 (article séparé) pour couvrir la fixation des vis nécessaire.
Fourniture 2 coquilles forme L, jeu de montage, 4 pieds
B2011007
Coquille forme L D 160, sans alésageProduit ajouté à votre panier
gris blanc RAL 9002
290x200x74mm
B2013007
Coquille forme L E 160, sans alésage
Comme sous-groupes individuelles : coquille forme L sans alésage. Idéal pour le montage de circuits imprimés en format Europe 100 x 160 mm. Obturateur 220 (article séparé) pour couvrir la fixation des vis nécessaire.
Fourniture 2 coquilles forme L, jeu de montage, 4 pieds
B2013007
Coquille forme L E 160, sans alésageProduit ajouté à votre panier
gris blanc RAL 9002
160x200x74mm
B2022005
Obturateur 160, sans aération
Obturateur sans aération. Les obturateurs sont poussés latéralement et restent automatiquement dans leurs positions.
Fourniture 2 obturateurs
B2022005
Obturateur 160, sans aérationProduit ajouté à votre panier
lagon
B2022007
Obturateur 160, sans aération
Obturateur sans aération. Les obturateurs sont poussés latéralement et restent automatiquement dans leurs positions.
Fourniture 2 obturateurs
B2022007
Obturateur 160, sans aérationProduit ajouté à votre panier
gris blanc RAL 9002
B2023005
Obturateur 160, avec aération
Obturateur avec aération. Les obturateurs sont poussés latéralement et restent automatiquement dans leurs positions.
Fourniture 2 obturateurs
B2023005
Obturateur 160, avec aérationProduit ajouté à votre panier
lagon
B2023007
Obturateur 160, avec aération
Obturateur avec aération. Les obturateurs sont poussés latéralement et restent automatiquement dans leurs positions.
Fourniture 2 obturateurs
B2023007
Obturateur 160, avec aérationProduit ajouté à votre panier
gris blanc RAL 9002
B2116507
Poignée étrier E
Pour porter et incliner l'appareil. Étrier à mettre en place de l'extérieur. Méchanisme solide avec crans d´arrêt à 30°. Combinable avec partie intermédiaire avec alésage pour étrier.
Fourniture 2 parties latérales, 1 profil alu, dispositif antidérapant, couvercle, jeu de montage
B2116507
Poignée étrier EProduit ajouté à votre panier
gris blanc RAL 9002
B2129507
Poignée étrier D
Pour porter et incliner l'appareil. Étrier à mettre en place de l'extérieur. Méchanisme solide avec crans d'arrêt à 30°. Combinable avec partie intermédiaire avec alésage pour étrier.
Fourniture 2 parties latérales, 1 profil alu, dispositif antidérapant, couvercle, jeu de montage
B2129507
Poignée étrier DProduit ajouté à votre panier
gris blanc RAL 9002
B2211005
MEDITEC D 160, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format double Europe 233,4 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture 2 coquilles forme L, 2 obturateurs avec aération (couleur lagon), jeu de montage, 4 pieds
B2211005
MEDITEC D 160, sans poignée étrierProduit ajouté à votre panier
gris blanc RAL 9002
290x200x74mm
B2211007
MEDITEC D 160, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format doible Europe 233,4 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture 2 coquilles forme L, 2 obturateurs avec aération (couleur gris blanc), jeu de montage, 4 pieds
B2211007
MEDITEC D 160, sans poignée étrierProduit ajouté à votre panier
gris blanc RAL 9002
290x200x74mm
B2211015
MEDITEC D 160, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format double Europe 233,4 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture 2 coquilles forme L, 2 obturateurs sans aération (couleur lagon), jeu de montage, 4 pieds
B2211015
MEDITEC D 160, sans poignée étrierProduit ajouté à votre panier
gris blanc RAL 9002
290x200x74mm
B2211017
MEDITEC D 160, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format double Europe 233,4 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture 2 coquilles forme L, 2 obturateurs sans aération (couleur gris blanc), jeu de montage, 4 pieds
B2211017
MEDITEC D 160, sans poignée étrierProduit ajouté à votre panier
gris blanc RAL 9002
290x200x74mm
B2213005
MEDITEC E 160, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format Europe 100 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture 2 coquilles forme L, 2 obturateurs avec aération (couleur lagon), jeu de montage, 4 pieds
B2213005
MEDITEC E 160, sans poignée étrierProduit ajouté à votre panier
gris blanc RAL 9002
160x200x74mm
B2213007
MEDITEC E 160, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format Europe 100 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture 2 coquilles forme L, 2 obturateurs avec aération (couleur gris blanc), jeu de montage, 4 pieds
B2213007
MEDITEC E 160, sans poignée étrierProduit ajouté à votre panier
gris blanc RAL 9002
160x200x74mm
B2213015
MEDITEC E 160, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format Europe 100 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture 2 coquilles forme L, 2 obturateurs sans aération (couleur lagon), jeu de montage, 4 pieds
B2213015
MEDITEC E 160, sans poignée étrierProduit ajouté à votre panier
gris blanc RAL 9002
160x200x74mm
B2213017
MEDITEC E 160, sans poignée étrier
Boitier complet. Idéal pour le montage de circuits imprimés en format Europe 100 x 160 mm. Deux coquilles identiques sont assemblées l'une contre l'autre. Les obturateurs sont poussés latéralement. Pieds antidérapants en caoutchouc sont vissés pour obtenir une meilleure stabilité.
Fourniture 2 coquilles forme L, 2 obturateurs sans aération (couleur gris blanc), jeu de montage, 4 pieds
B2213017
MEDITEC E 160, sans poignée étrierProduit ajouté à votre panier
gris blanc RAL 9002
160x200x74mm
Accessoires pour compléter
B2116007
Partie front. de commande E
Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.
Version E (pour MEDITEC E160 et E220)
Fourniture 1 angle, 1 capot, jeu de montage
B2116007
Partie front. de commande EProduit ajouté à votre panier
gris blanc RAL 9002
B2116307
Plaque avant / arrière E, plat
Pour boitier sans partie intermédiaire.
Fourniture 1 plaque avant
B2116307
Plaque avant / arrière E, platProduit ajouté à votre panier
gris blanc RAL 9002
141,6x55,6x3mm
B2116407
Plaque avant / arrière Z1
Pour boitiers avec 1 partie intermédiaire par côté.
Fourniture 1 plaque avant Z1
B2116407
Plaque avant / arrière Z1Produit ajouté à votre panier
gris blanc RAL 9002
141,6x105,6x3mm
B2116707
Face avant E
Pour l'utilisation des boitiers MEDITEC avec chaque une partie intermédiaire à droite et à gauche (hauteur du boitier = 124 mm) et la partie frontale de commande. La face avant ferme l'accès de l'intérieure du boitier; au choix, utilisable sur ou sous la partie frontale de commande.
Version E
Fourniture 1 face avant (à fixer)
B2116707
Face avant EProduit ajouté à votre panier
gris blanc RAL 9002
142x55x5mm
B2129007
Partie front. de commande D
Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.
Version D (pour Meditec D160 et D220)
Fourniture 1 angle, 1 capot, jeu de montage
B2129007
Partie front. de commande DProduit ajouté à votre panier
gris blanc RAL 9002
B2129307
Plaque avant / arrière D, plat
Pour boitier sans partie intermédiaire.
Fourniture 1 plaque avant
B2129307
Plaque avant / arrière D, platProduit ajouté à votre panier
gris blanc RAL 9002
271,6x55,6x3mm
B2129407
Plaque avant / arrière Z1
Pour boitiers avec 1 partie intermédiaire par côté.
Fourniture 1 plaque avant Z1
B2129407
Plaque avant / arrière Z1Produit ajouté à votre panier
gris blanc RAL 9002
271,6x105,6x3mm
B2129707
Face avant D
Pour l'utilisation des boitiers MEDITEC avec chaque une partie intermédiaire à droite et à gauche (hauteur du boitier = 124 mm) et la partie frontale de commande. La face avant ferme l'accès de l'intérieure du boitier; au choix, utilisable sur ou sous la partie frontale de commande.
Version D
Fourniture 1 face avant ( à fixer )
B2129707
Face avant DProduit ajouté à votre panier
gris blanc RAL 9002
272x55x5mm
Accessoires "vis"
A9199008
Jeu de vis
Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.
Fourniture 4 vis
A9199008
Jeu de visProduit ajouté à votre panier
Accessoires
B2134012
Élements d'empilage
Éléments d'empilage. Sécurité d´empilage grâce à un dispositif spécial : fixation aisée avec des supports prévus à cet effet.
Fourniture 4 éléments d´empilage
B2134012
Élements d'empilageProduit ajouté à votre panier
volcan
Options de produit pour B2031107
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 162 KB
- Fichier AutoCAD DWG 300 KB
- Fichier AutoCAD DXF 910 KB
Poids/1 pc
88 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B2031107 et transmettez-nous votre demande de devis.
