Accessoires pour les boitiers
B4142587
Kit d'encastrement S, version plate

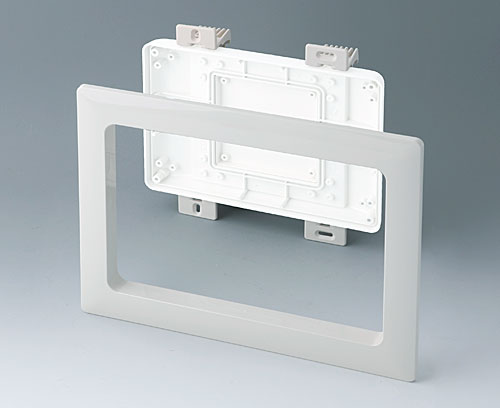

Pour encastrer l’INTERFACE TERMINAL dans le mur, les plaques avant, dans les machines ou installations. Utilisable uniquement en combinaison avec une plaque inférieure ou face arrière de boitier ouverte. Installation aisée : Fixer les supports au boitier terminé, c’est-à-dire avec tous les composants incorporés. Encastrer le boitier avec les supports dans le mur / la plaque avant et ajuster. Marquer l’emplacement des trous de montage et percer les trous. Visser ensuite le boitier avec les supports par l’avant et mettre en place le cadre frontal design.
VersionSupports en accord avec la partie inférieure plate
Fourniture4 éléments support, kit d’encastrement, cadre frontal design
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B4142587
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
B4042407
Partie supérieure S
Module : convient pour la partie inférieure vers. I. Pour protéger les composants électroniques. Avec bossages de fixation pour les circuits imprimés. Partie en creux pour la protection du clavier. Fixation de l'arrière.
Fourniture 1 partie supérieure, jeu de montage
B4042407
Partie supérieure SProduit ajouté à votre panier
gris blanc RAL 9002
190x135x14mm
B4042707
Partie inférieure S plate, version I
Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.
Version Pour le montage de la partie supérieure ou de la plaque avant Al (articles sép.)
Fourniture 1 partie inférieure plate
B4042707
Partie inférieure S plate, version IProduit ajouté à votre panier
gris blanc RAL 9002
190x135x24,5mm
B4042717
Partie inférieure S plate, version II
Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.
Version Pour le montage de la plaque avant ABS ou panneau en verre (articles sép.)
Fourniture 1 partie inférieure plate
B4042717
Partie inférieure S plate, version IIProduit ajouté à votre panier
gris blanc RAL 9002
190x135x24,5mm
B4142106
Plaque avant S
Module : convient pour la partie inférieure vers. I. Pour le montage d'éléments de commande de tout genre.
Fourniture 1 plaque avant, jeu de montage
B4142106
Plaque avant SProduit ajouté à votre panier
anodisé mat
186,5x131,5x2mm
B4142107
Plaque avant S
Module : convient pour la partie inférieure vers. II. Pour le montage d'éléments de commande de tout genre.
Fourniture 1 plaque avant, jeu de montage
B4142107
Plaque avant SProduit ajouté à votre panier
gris blanc RAL 9002
190,6x135,6x14,5mm
B4142203
Panneau en verre S
Module : convient pour la partie inférieure vers. II. Design de la partie frontale sans impression. Différents milieux et paramètres environnementaux peuvent affecter l'adhérence de la feuille adhésive. Vérifiez avant de l'utiliser si c’est adapté à votre application.
Version Verre de sécurité avec couche antireflet, haute résistance aux éraflures, très facile à nettoyer
Fourniture 1 panneau en verre avec pellicule adhésive et cadre de fixation
B4142203
Panneau en verre SProduit ajouté à votre panier
clair
190,6x135,6x16,7mm
B4142257
Plaque inférieure avec réglettes à crans S
Module : convient pour la partie inférieure vers. I et II, à visser.
Fourniture 1 plaque inférieure, 2 réglettes à crans, jeu de montage
B4142257
Plaque inférieure avec réglettes à crans SProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires "protection"
B4142005
Joint S (partie inférieure - partie frontale)
Pour un degré de protection plus élevé. Application entre la partie inférieure et le design de la partie frontale (partie supérieure / plaque avant Al / plaque avant ABS ou panneau en verre).
Fourniture 1 joint
B4142005
Joint S (partie inférieure - partie frontale)Produit ajouté à votre panier
B4142006
Joint S (partie inf. - socle/plaque inf./comp. piles..)
Pour un degré de protection plus élevé. Application entre
- la partie inférieuree et socle / plaque inf. / compartiment piles et
- socle et couvercle pour socle (socle version station de chargement, support de boitier mobile).
- la partie inférieuree et socle / plaque inf. / compartiment piles et
- socle et couvercle pour socle (socle version station de chargement, support de boitier mobile).
Fourniture 1 joint
B4142006
Joint S (partie inf. - socle/plaque inf./comp. piles..)Produit ajouté à votre panier
Options de produit pour B4142587
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Largeur
234 mm
Hauteur
185 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Instruction de montage (groupe)
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 321 KB
- Fichier AutoCAD DWG 738 KB
- Fichier AutoCAD DXF 2 792 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 10 918 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00013354.x_t 10 880 KB
- 00013354.STEP 27 461 KB
- 00013354.SAT 48 707 KB
Poids/1 pc
125 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4142587 et transmettez-nous votre demande de devis.
