B4046717 Partie inférieure L plate, version II

B4046717

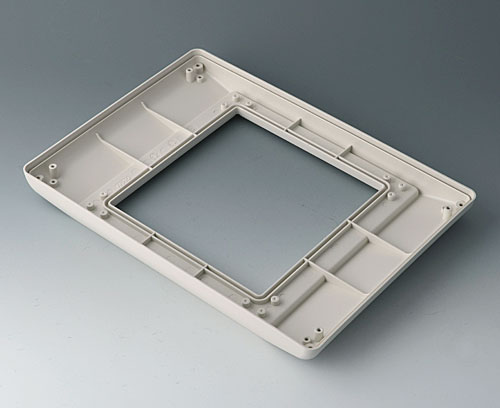

Partie inférieure L plate, version II

Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version

Pour le montage de la plaque avant ABS ou panneau en verre(articles sép.)

Fourniture

1 partie inférieure plate

  • Composants/Accessoires
  • Options de produit

Mobile avec compartiment piles

Mobile sans compartiment piles

Mobile avec station

Mobile / Mural

Pupitre (à visser)

Pupitre / Mural

Encastrement

Options de produit pour B4046717

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires et composants du système nécessaires : jeu de joints, partie frontale et plaque inférieure aux choix
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
275 mm
Profondeur
195 mm
Hauteur
26,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
175 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
