B4044767

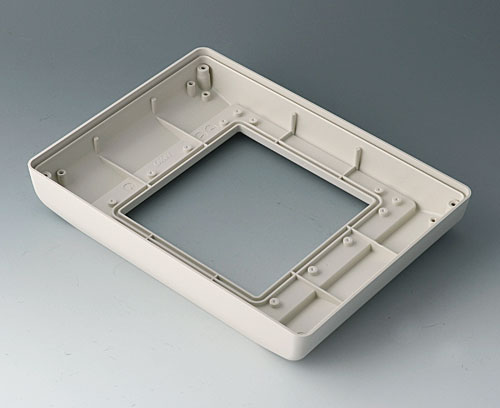

Partie inférieure M surélevée, version II

Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version

Pour le montage de la plaque avant ABS ou panneau en verre(articles sép.)

Fourniture

1 partie inférieure surélevée

  • Composants/Accessoires
  • Options de produit

Mobile avec compartiment piles

Mobile sans compartiment piles

Mobile avec station

Mobile / Mural

Pupitre (à visser)

Pupitre / Mural

Composants minimum (pour d'éléments individuels)
1 partie inférieure, vers. I.
1 design de la partie frontale (partie supérieure ou plaque avant Al).
1 plaque inférieure.
1 socle – pupitre/mural –

ou

1 partie inférieure, vers. II.
1 design de la partie frontale (plaque avant ABS ou panneau en verre).
1 plaque inférieure avec réglettes à crans.
1 socle – pupitre/mural –

Composants du système pour compléter

AltText

B4044847

Socle M - pupitre/mural - Module : pour des combinaisons de boitier avec la partie inférieure avec réglettes à crans. Le boitier s'emboîte sur le socle - orientation en longueur ou en largeur, voir instruction de montage. Si nécessaire, possibilité d'utiliser des loquets rotatifs pour plus de sécurité. Ergonomique pour la commande et la lecture des données. Installation directement au mur.

Fourniture 1 socle, 2 clips, jeu de montage

Fermer

B4044847

Socle M - pupitre/mural -
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
153x153x63mm
AltText

B4144107

Plaque avant M Module : convient pour la partie inférieure vers. II. Pour le montage d'éléments de commande de tout genre.

Fourniture 1 plaque avant, jeu de montage

Fermer

B4144107

Plaque avant M
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
225,6x165,6x15,5mm
AltText

B4144203

Panneau en verre M Module : convient pour la partie inférieure vers. II. Design de la partie frontale sans impression. Différents milieux et paramètres environnementaux peuvent affecter l'adhérence de la feuille adhésive. Vérifiez avant de l'utiliser si c’est adapté à votre application.

Version Verre de sécurité avec couche antireflet, haute résistance aux éraflures, très facile à nettoyer

Fourniture 1 panneau en verre avec pellicule adhésive et cadre de fixation

Fermer

B4144203

Panneau en verre M
Produit ajouté à votre panier
Verre
clair
225,6x165,6x17,7mm
AltText

B4144257

Plaque inférieure avec réglettes à crans M Module : convient pour la partie inférieure vers. I et II, à visser.

Fourniture 1 plaque inférieure, 2 réglettes à crans, jeu de montage

Fermer

B4144257

Plaque inférieure avec réglettes à crans M
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "protection"

AltText

B4144005

Joint M (partie inférieure - partie frontale) Pour un degré de protection plus élevé. Application entre la partie inférieure et le design de la partie frontale (partie supérieure / plaque avant Al / plaque avant ABS ou panneau en verre).

Fourniture 1 joint

Fermer

B4144005

Joint M (partie inférieure - partie frontale)
Produit ajouté à votre panier
SEBS (TPE)
AltText

B4144006

Joint M (partie inf. - socle/plaque inf./comp. piles..) Pour un degré de protection plus élevé. Application entre
- la partie inférieuree et socle / plaque inf. / compartiment piles et
- socle et couvercle pour socle (socle version station de chargement, support de boitier mobile).

Fourniture 1 joint

Fermer

B4144006

Joint M (partie inf. - socle/plaque inf./comp. piles..)
Produit ajouté à votre panier
SEBS (TPE)

Encastrement

Options de produit pour B4044767

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires et composants du système nécessaires : jeu de joints, partie frontale et plaque inférieure aux choix
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
225 mm
Profondeur
165 mm
Hauteur
35,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
158 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
