B4044717 Partie inférieure M plate, version II

B4044717

Partie inférieure M plate, version II

Module : éventail inédit de domaines d'application mobile - pupitre - mural. Avec bossages de fixation pour les circuits imprimés. Élément de fermeture indispensable - au choix compartiment piles / plaque inf. avec cavité / plaque inf. avec réglettes à crans, socle (pupitre), socle (station) ou socle (pupitre/mural) - voir articles sép.

Version

Pour le montage de la plaque avant ABS ou panneau en verre(articles sép.)

Fourniture

1 partie inférieure plate

  • Composants/Accessoires
  • Options de produit

Mobile avec compartiment piles

Composants minimum (pour d'éléments individuels)
1 partie inférieure, vers. I.
1 design de la partie frontale (partie supérieure ou plaque avant Al).
1 compartiment piles et couvercle.

ou

1 partie inférieure, vers. II.
1 design de la partie frontale (plaque avant ABS ou panneau en verre).
1 compartiment piles et couvercle.

Composants du système pour compléter

B4144047 Compartiment piles et couvercle M, 5 x AA

B4144047

Compartiment piles et couvercle M, 5 x AA Module : convient pour la partie inférieure vers. I et II, à visser. Contacts étamé pour 5 x AA. Le compartiment piles assure la protection antitorsion et empêche l'inversement de la polarité.

Fourniture 1 compartiment piles et couvercle, jeu de montage

Fermer

B4144047

Compartiment piles et couvercle M, 5 x AA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B4144107 Plaque avant M

B4144107

Plaque avant M Module : convient pour la partie inférieure vers. II. Pour le montage d'éléments de commande de tout genre.

Fourniture 1 plaque avant, jeu de montage

Fermer

B4144107

Plaque avant M
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
225,6x165,6x15,5mm
B4144203 Panneau en verre M

B4144203

Panneau en verre M Module : convient pour la partie inférieure vers. II. Design de la partie frontale sans impression. Différents milieux et paramètres environnementaux peuvent affecter l'adhérence de la feuille adhésive. Vérifiez avant de l'utiliser si c’est adapté à votre application.

Version Verre de sécurité avec couche antireflet, haute résistance aux éraflures, très facile à nettoyer

Fourniture 1 panneau en verre avec pellicule adhésive et cadre de fixation

Fermer

B4144203

Panneau en verre M
Produit ajouté à votre panier
Verre
clair
225,6x165,6x17,7mm

Accessoires "protection"

B4144005 Joint M (partie inférieure - partie frontale)

B4144005

Joint M (partie inférieure - partie frontale) Pour un degré de protection plus élevé. Application entre la partie inférieure et le design de la partie frontale (partie supérieure / plaque avant Al / plaque avant ABS ou panneau en verre).

Fourniture 1 joint

Fermer

B4144005

Joint M (partie inférieure - partie frontale)
Produit ajouté à votre panier
SEBS (TPE)
B4144006 Joint M (partie inf. - socle/plaque inf./comp. piles..)

B4144006

Joint M (partie inf. - socle/plaque inf./comp. piles..) Pour un degré de protection plus élevé. Application entre
- la partie inférieuree et socle / plaque inf. / compartiment piles et
- socle et couvercle pour socle (socle version station de chargement, support de boitier mobile).

Fourniture 1 joint

Fermer

B4144006

Joint M (partie inf. - socle/plaque inf./comp. piles..)
Produit ajouté à votre panier
SEBS (TPE)

Accessoires

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
A9178008 Fiches modulaires, femelles

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré

Mobile sans compartiment piles

Mobile avec station

Mobile / Mural

Pupitre (à visser)

Pupitre / Mural

Encastrement

Options de produit pour B4044717

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations

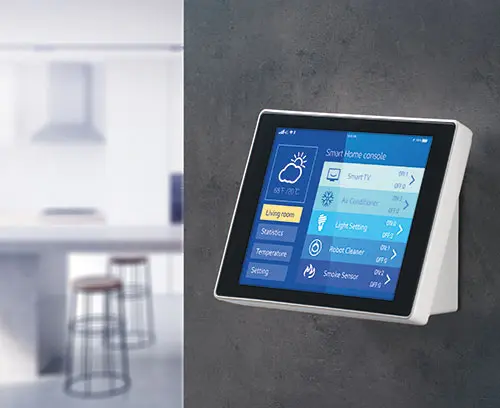

  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires et composants du système nécessaires : jeu de joints, partie frontale et plaque inférieure aux choix
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
225 mm
Profondeur
165 mm
Hauteur
25,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (groupe)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
160 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
