A9305017 Jeu de support mural
A9305017 Jeu de support muralA9305017 Jeu de support muralA9305017 Jeu de support muralA9305017 Jeu de support mural

A9305017

Jeu de support mural

D’utilisation universelle pour petits boitiers en matière plastique à base plane.

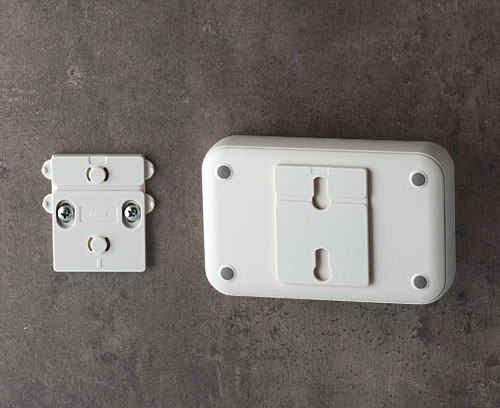

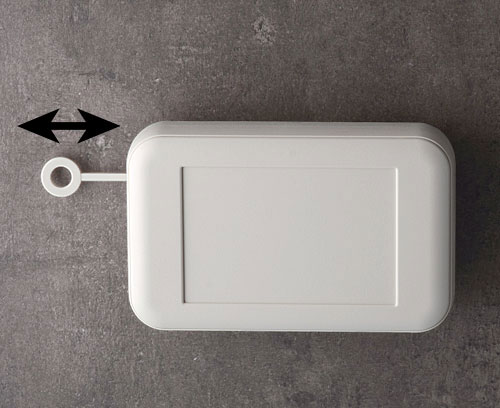

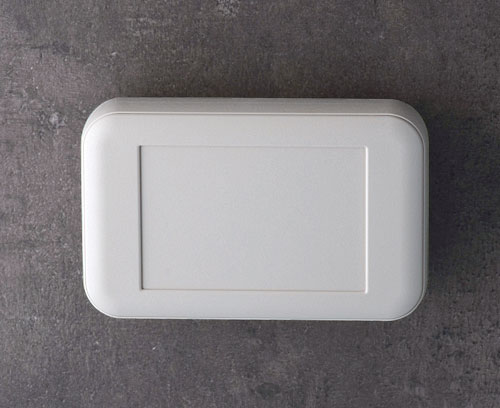

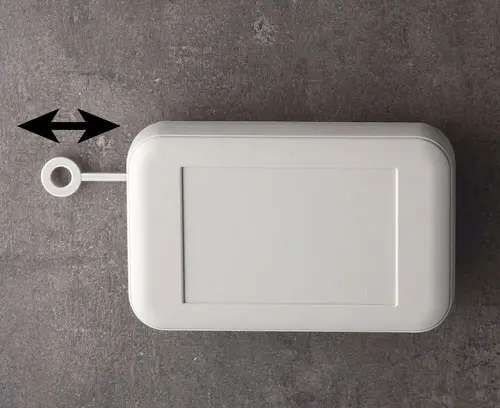

L’adaptateur (45 x 58 mm) se fixe sur le boitier à l’aide de pellicules adhésives double face*. Il permet d’emboîter rapidement le boitier sur le support, celui-ci pouvant ensuite être vissé au mur ; en alternative, la fixation peut également se faire par pellicule adhésive* (article séparé disponible en accessoire). Protection contre le retrait à l’aide d’une goupille de sûreté.

*Découpes de pellicule adhésive double face avec support mousse.

Fourniture

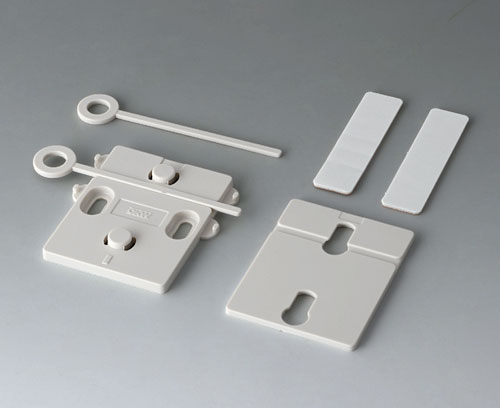

1 adaptateur, 2 pellicules adhésives, 1 support, 2 goupilles de sûreté


  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Couleur
gris blanc RAL 9002
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication liées au matériau.
  • Composants du système utilisables
NOUVEAUTÉ
Vue

Composants du système pour compléter

A9441107  Ajouter à ma liste de sélection
EVOTEC 150, Vers. I

ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
150x93x35mm

A9443107  Ajouter à ma liste de sélection
EVOTEC 150, Vers. I

ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
150x93x45mm

A9461107  Ajouter à ma liste de sélection
EVOTEC 200, Vers. I

ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
200x124x45mm
IP 65 opt., IP 40

A9465107  Ajouter à ma liste de sélection
EVOTEC 200, Vers. II

ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
200x124x45mm
IP 65 opt., IP 40

A9466107  Ajouter à ma liste de sélection
EVOTEC 200, Vers. III

ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
200x124x45mm
IP 65 opt., IP 40

A9481107  Ajouter à ma liste de sélection
EVOTEC 250, Vers. I

ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
250x155x54mm
IP 65 opt., IP 40

A9485107  Ajouter à ma liste de sélection
EVOTEC 250, Vers. II

ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
250x155x54mm
IP 65 opt., IP 40

A9486107  Ajouter à ma liste de sélection
EVOTEC 250, Vers. III

ASA+PC-FR (UL 94 V-0)
gris blanc RAL 9002
250x155x54mm
IP 65 opt., IP 40

Accessoires

A9305147  Ajouter à ma liste de sélection
Support pour pellicule adhésive

A9461107

Boitier en deux éléments avec partie supérieure plane. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version
Partie supérieure « plane »

Fourniture
Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

A9305147

Pour la fixation du support au moyen d’une pellicule adhésive (du support mural A9305017/ A9305019). Pellicule adhésive double face avec support mousse, chacune 42 x 20 mm.

Fourniture
2 pellicules adhésives

A9441107

Boitier en deux éléments avec partie supérieure plane, plate. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure.

Version
Partie supérieure « plane »

Fourniture
Partie supérieure et partie inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

A9485107

Boitier en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version
Partie supérieure « pupitre » sans zone en creux

Fourniture
Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

A9465107

Boitier en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version
Partie supérieure « pupitre » sans zone en creux

Fourniture
Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

A9466107

Boitier en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Partie supérieure avec zone en creux pour protéger le clavier à membrane/la feuille décorative. Construction robuste. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version
Partie supérieure « pupitre », zone de commande en creux d’1 mm

Fourniture
Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

A9481107

Boitier en deux éléments avec partie supérieure plane. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version
Partie supérieure « plane »

Fourniture
Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc

A9443107

Boitier en deux éléments avec partie supérieure plane, surélevée. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure.

Version
Partie supérieure « plane »

Fourniture
Partie supérieure et partie inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

A9486107

Boitier en deux éléments avec zone de commande à inclinaison ergonomique de 12°. Partie supérieure avec zone en creux pour protéger le clavier à membrane/la feuille décorative. Construction robuste. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure. Support mural en accessoire.

Version
Partie supérieure « pupitre », zone de commande en creux d’1 mm

Fourniture
Partie supérieure et partie inférieure, kit de montage avec 6 pieds auto-adhésifs en caoutchouc
