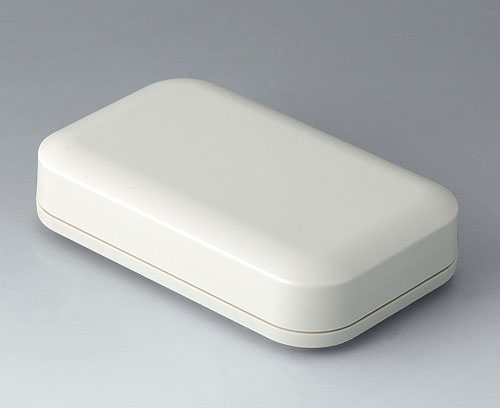

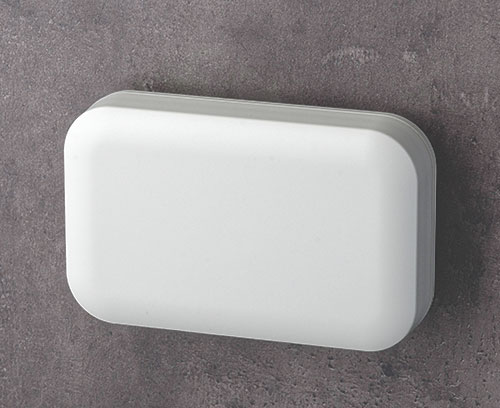

A9431107 EVOTEC 125, Vers. I

A9431107

EVOTEC 125, Vers. I

Boitier en plastique en deux éléments avec partie supérieure plane, plate. Construction robuste avec assemblage par rainure et languette. Vissage avec des vis inox et entrainement Torx. Joint en accessoire pour le degré de protection IP 65. Bossages de fixation pour circuits imprimés et composants dans les parties supérieure et inférieure.

Version

Partie supérieure « plane »

Fourniture

Partie supérieure et partie inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

A9503030 Joint 125

A9503030

Joint 125 Utilisation : pour l'augmentation du degré de protection. Joint d'étanchéité à placer dans la rainure du boitier.

Fourniture 1 joint

Fermer

A9503030

Joint 125
Produit ajouté à votre panier

Accessoires "muraux/support"

B1300017 Fixation pour barretes DIN

B1300017

Fixation pour barretes DIN Spécial pour TOPTEC à partir de la dimension 123 F/H et EVOTEC 100/125/150. Pour la fixation des boitiers sur barrette DIN selon DIN EN60 715 (TH35, G32) Montage rationnel. Perçage pour la fixation: 2 trous borgnes ø 3 mm nécessaires.

Fourniture 1 pièce avec jeu de montage

Fermer

B1300017

Fixation pour barretes DIN
Produit ajouté à votre panier
PA 6
gris blanc RAL 9002

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable
A0399T08 Tournevis Torx T8

A0399T08

Tournevis Torx T8 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T8. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T08

Tournevis Torx T8
Produit ajouté à votre panier

Options de produit pour A9431107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : joint, IP 40
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
125 mm
Largeur
78 mm
Hauteur
30 mm
Long. circuit imprimé,
partie inférieure
113 mm
Larg. circuit imprimé,
partie inférieure
68 mm
Long. circuit imprimé,
partie supérieure
113 mm
Long. circuit imprimé,
partie supérieure
68 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
90 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
