Accessoires pour les boitiers
B7025207

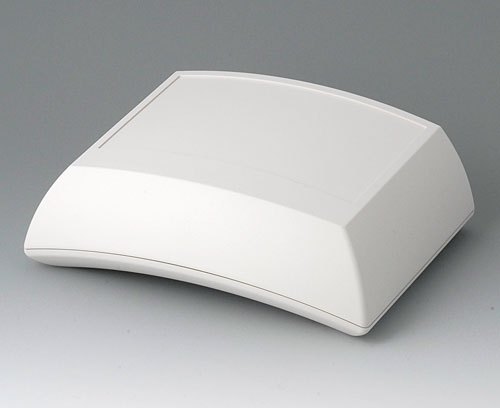

ERGO-CASE L, surélevée
Design de boitier d'une forme ergonomique pour porter au corps. Partie en creux pour la protection du clavier. Zone transversal pour des interfaces individuelles à la partie frontale.
VersionAvec partie supérieure surélevée
Fourniture1 partie supérieure et inférieure, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B7025207
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "protection"
B7120005
Joint L
Utilisation : pour l'augmentation du degré de protection du ERGO-CASE L.
Fourniture 1 joint
B7120005
Joint LProduit ajouté à votre panier
Accessoires "muraux/support"
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
B7110028
Élément de fixation L / M / S
Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.
Fourniture 2 fixations, 1 jeu de montage
B7110028
Élément de fixation L / M / SProduit ajouté à votre panier
volcan
B7120048
Jeu de support mural L
Support mural spécial pour ranger le boitier ERGO-CASE L en l'acrochant au mur et étrier de sécurité comme protection contre le retrait. Avec logement pour contact sur le support mural (à 6 pôles, n° A9178007). Élément de fixation à installer sur le boitier nécessaire (n° B7110028).
Fourniture 1 support mural, 1 étrier de sécurite, 1 jeu de montage
B7120048
Jeu de support mural LProduit ajouté à votre panier
volcan
Accessoires "porter"
B7110028
Élément de fixation L / M / S
Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.
Fourniture 2 fixations, 1 jeu de montage
B7110028
Élément de fixation L / M / SProduit ajouté à votre panier
volcan
B7110139
Sangle
Sangle avec collier embrochable.
Fourniture 1 sangle
B7110139
SangleProduit ajouté à votre panier
1200x30mm
B7110149
Sangle
Sangle avec collier embrochable.
Fourniture 1 sangle
B7110149
SangleProduit ajouté à votre panier
1500x30mm
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9178007
Fiches modulaires, mâles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178007
Fiches modulaires, mâlesProduit ajouté à votre panier
A9178008
Fiches modulaires, femelles
Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.
Fourniture 1 fiches modulaires
A9178008
Fiches modulaires, femellesProduit ajouté à votre panier
Options de produit pour B7025207
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Ex. d'application
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : joint
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
150 mm
Largeur
200 mm
Hauteur
69 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
119 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
160 mm
Longueur clavier
94 mm
Largeur clavier
149,1 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 282 KB
- Fichier AutoCAD DWG 875 KB
- Fichier AutoCAD DXF 3 369 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 576 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00006943.x_t 1 909 KB
- 00006943.STEP 4 976 KB
- 00006943.SAT 5 570 KB
Poids/1 pc
279 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B7025207 et transmettez-nous votre demande de devis.
