B7025149

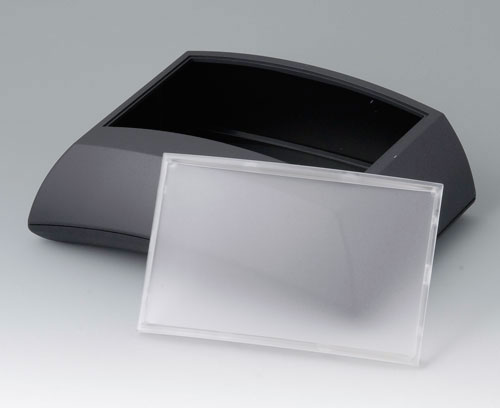

ERGO-CASE L, surélevée

Design de boitier d'une forme ergonomique pour porter au corps. Partie en creux pour la protection du clavier. Zone transversal pour des interfaces individuelles à la partie frontale.Couvercle du compartiment piles à encliqueter (compartiment piles acceccoires).

Version

Avec partie supérieure surélevée et obturateur de l'afficheur

Fourniture

1 partie supérieure et inférieure, couvercle pour compartiment piles, obturateur de l'afficheur, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B7025149

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "piles"

A9161002 Ressorts de contacts, 2 x 9 V ou 4 x AA

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA Pour piles 2 x 9 V.
Note : Uniquement avec le boitier DATEC-MOBIL-BOX L avec compartiment pile : 2 x 9 V ou 4 x AA est possible.

Fourniture 4 contacts simples

A9161002

Ressorts de contacts, 2 x 9 V ou 4 x AA
Produit ajouté à votre panier

étamé
A9174002 Logement de pile, 2 x 9 V

A9174002

Logement de pile, 2 x 9 V Utilisation : pour 2 piles plates 9 V (6FF2).

Fourniture 1 logement pile, kit de montage

A9174002

Logement de pile, 2 x 9 V
Produit ajouté à votre panier

gris blanc RAL 9002
A9174003 Logement de pile, 1 x 9 V

A9174003

Logement de pile, 1 x 9 V Utilisation : pour 1 pile plate 9 V (6F22).

Fourniture 1 logement pile, kit de montage

A9174003

Logement de pile, 1 x 9 V
Produit ajouté à votre panier

gris blanc RAL 9002
A9174006 Ressorts de contacts, 1 x 9 V

A9174006

Ressorts de contacts, 1 x 9 V Pour contacter les piles.

Fourniture 2 contacts simples

A9174006

Ressorts de contacts, 1 x 9 V
Produit ajouté à votre panier

étamé
A9345217 Jeu de compartiment piles, 4 x AA

A9345217

Jeu de compartiment piles, 4 x AA Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).

Fourniture 1 logement pile, contacts pour piles nickelé, kit de montage

A9345217

Jeu de compartiment piles, 4 x AA
Produit ajouté à votre panier

gris blanc RAL 9002

Accessoires "muraux/support"

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
B7110028 Élément de fixation L / M / S

B7110028

Élément de fixation L / M / S Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.

Fourniture 2 fixations, 1 jeu de montage

B7110028

Élément de fixation L / M / S
Produit ajouté à votre panier

volcan
B7120048 Jeu de support mural L

B7120048

Jeu de support mural L Support mural spécial pour ranger le boitier ERGO-CASE L en l'acrochant au mur et étrier de sécurité comme protection contre le retrait. Avec logement pour contact sur le support mural (à 6 pôles, n° A9178007). Élément de fixation à installer sur le boitier nécessaire (n° B7110028).

Fourniture 1 support mural, 1 étrier de sécurite, 1 jeu de montage

B7120048

Jeu de support mural L
Produit ajouté à votre panier

volcan

Accessoires "porter"

B7110028 Élément de fixation L / M / S

B7110028

Élément de fixation L / M / S Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.

Fourniture 2 fixations, 1 jeu de montage

B7110028

Élément de fixation L / M / S
Produit ajouté à votre panier

volcan
B7110139 Sangle

B7110139

Sangle Sangle avec collier embrochable.

Fourniture 1 sangle

B7110139

Sangle
Produit ajouté à votre panier
noir
1200x30mm
B7110149 Sangle

B7110149

Sangle Sangle avec collier embrochable.

Fourniture 1 sangle

B7110149

Sangle
Produit ajouté à votre panier
noir
1500x30mm

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
A9178008 Fiches modulaires, femelles

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré

Options de produit pour B7025149

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Boitier

Obturateur de l'afficheur
Degré de protection
Couleur
Boitier noir RAL 9005,
Obturateur de l'afficheur translucide
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
150 mm
Largeur
200 mm
Hauteur
69 mm
Longueur clavier
83,8 mm
Largeur clavier
141,1 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
284 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B7025149 et transmettez-nous votre demande de devis.
