B7015207

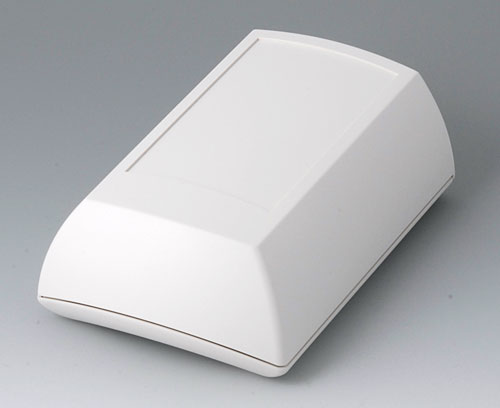

ERGO-CASE M, surélevée

Design de boitier d'une forme ergonomique pour porter au corps. Partie en creux pour la protection du clavier. Zone transversal pour des interfaces individuelles à la partie frontale.

Version

Avec partie supérieure surélevée

Fourniture

1 partie supérieure et inférieure, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B7015207

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "protection"

B7110005 Joint M

B7110005

Joint M Utilisation : pour l'augmentation du degré de protection du ERGO-CASE M.

Fourniture 1 joint

B7110005

Joint M
Produit ajouté à votre panier
B7115108 Protecteur M

B7115108

Protecteur M Protecteur spécial pour le boitier ERGO-CASE M, surélevée. Il amortit les chocs et protège ainsi l'électronique qui se trouve à l'intérieur du boitier. Il protège également de façon optimale la surface d'installations et èquipements périphériques. Assemblage aisé grâce à la mise en oeuvre d'un élastomère spécial.

Fourniture 1 protecteur

B7115108

Protecteur M
Produit ajouté à votre panier

volcan

Accessoires "muraux/support"

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
B7110028 Élément de fixation L / M / S

B7110028

Élément de fixation L / M / S Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.

Fourniture 2 fixations, 1 jeu de montage

B7110028

Élément de fixation L / M / S
Produit ajouté à votre panier

volcan
B7110048 Jeu de support mural S / M

B7110048

Jeu de support mural S / M Support mural spécial pour ranger le boitier ERGO-CASE S/M en l'acrochant au mur et étrier de sécurité comme protection contre le retrait. Avec logement pour contact sur le support mural (à 6 pôles, n° A9178007). Élément de fixation à installer sur le boitier nécessaire (n° B7110028).

Fourniture 1 support mural, 1 étrier de sécurite, 1 vis

B7110048

Jeu de support mural S / M
Produit ajouté à votre panier

volcan

Accessoires "porter"

A9100001 Anneau

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

A9100001

Anneau
Produit ajouté à votre panier

volcan
B7110028 Élément de fixation L / M / S

B7110028

Élément de fixation L / M / S Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.

Fourniture 2 fixations, 1 jeu de montage

B7110028

Élément de fixation L / M / S
Produit ajouté à votre panier

volcan
B7110107 Clip de poche

B7110107

Clip de poche Clip spécial pour ERGO-CASE S & M. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 clip de poche, jeu de montage

B7110107

Clip de poche
Produit ajouté à votre panier

gris blanc RAL 9002
B7110129 Sangle

B7110129

Sangle Attache élastique avec collier de serrage.

Fourniture 1 sangle

B7110129

Sangle
Produit ajouté à votre panier
noir
450x35mm
B7110139 Sangle

B7110139

Sangle Sangle avec collier embrochable.

Fourniture 1 sangle

B7110139

Sangle
Produit ajouté à votre panier
noir
1200x30mm
B7110149 Sangle

B7110149

Sangle Sangle avec collier embrochable.

Fourniture 1 sangle

B7110149

Sangle
Produit ajouté à votre panier
noir
1500x30mm

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
A9178008 Fiches modulaires, femelles

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré

Options de produit pour B7015207

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : joint
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
150 mm
Largeur
100 mm
Hauteur
55 mm
Long. circuit imprimé,
partie supérieure
128 mm
Long. circuit imprimé,
partie supérieure
72 mm
Longueur clavier
101,8 mm
Largeur clavier
58,2 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
139 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B7015207 et transmettez-nous votre demande de devis.
