B7005109

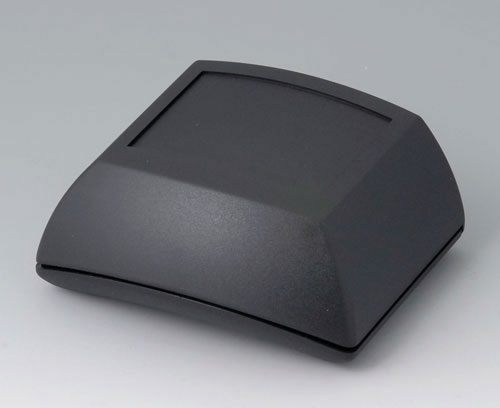

ERGO-CASE S, surélevée

Design de boitier d'une forme ergonomique pour porter au corps. Partie en creux pour la protection du clavier. Zone transversal pour des interfaces individuelles à la partie frontale.

Version

Avec partie supérieure surélevée

Fourniture

1 partie supérieure et inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

AltText

B7100002

Ressorts de contact, 2 x AAA Pour contacter les piles.

Fourniture 2 ressorts de contact, 1 connexion en séries des piles

Fermer

B7100002

Ressorts de contact, 2 x AAA
Produit ajouté à votre panier

Accessoires "protection"

AltText

B7100005

Joint S Utilisation : pour l'augmentation du degré de protection du ERGO-CASE S.

Fourniture 1 joint

Fermer

B7100005

Joint S
Produit ajouté à votre panier

Accessoires "muraux/support"

AltText

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
AltText

B7110028

Élément de fixation L / M / S Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.

Fourniture 2 fixations, 1 jeu de montage

Fermer

B7110028

Élément de fixation L / M / S
Produit ajouté à votre panier
PA 6
volcan
AltText

B7110048

Jeu de support mural S / M Support mural spécial pour ranger le boitier ERGO-CASE S/M en l'acrochant au mur et étrier de sécurité comme protection contre le retrait. Avec logement pour contact sur le support mural (à 6 pôles, n° A9178007). Élément de fixation à installer sur le boitier nécessaire (n° B7110028).

Fourniture 1 support mural, 1 étrier de sécurite, 1 vis

Fermer

B7110048

Jeu de support mural S / M
Produit ajouté à votre panier
PA 6
volcan

Accessoires "porter"

AltText

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

Fermer

A9100001

Anneau
Produit ajouté à votre panier
PA 6
volcan
AltText

B7110028

Élément de fixation L / M / S Fixation d'une ceinture ou pour ranger les boitiers pour des applications avec support mural. Dim. max. de la sangle : 35 mm de hauteur, 3 mm d'épaisseur. Montage simple. Pour ce cas il est nécessaire de percer ou découper les centrages préformés dans la partie inférieure.

Fourniture 2 fixations, 1 jeu de montage

Fermer

B7110028

Élément de fixation L / M / S
Produit ajouté à votre panier
PA 6
volcan
AltText

B7110109

Clip de poche Clip spécial pour ERGO-CASE S & M. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 clip de poche, jeu de montage

Fermer

B7110109

Clip de poche
Produit ajouté à votre panier
PA 6
noir RAL 9005
AltText

B7110129

Sangle Attache élastique avec collier de serrage.

Fourniture 1 sangle

Fermer

B7110129

Sangle
Produit ajouté à votre panier
noir
450x35mm
AltText

B7110139

Sangle Sangle avec collier embrochable.

Fourniture 1 sangle

Fermer

B7110139

Sangle
Produit ajouté à votre panier
noir
1200x30mm
AltText

B7110149

Sangle Sangle avec collier embrochable.

Fourniture 1 sangle

Fermer

B7110149

Sangle
Produit ajouté à votre panier
noir
1500x30mm

Accessoires "vis"

AltText

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

AltText

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
AltText

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré

Options de produit pour B7005109

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 54 opt.
Accessoires nécessaires : joint
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
80 mm
Largeur
96 mm
Hauteur
44 mm
Long. circuit imprimé,
partie supérieure
61 mm
Long. circuit imprimé,
partie supérieure
56 mm
Longueur clavier
43,8 mm
Largeur clavier
58,25 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
75 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
